coneangle2size

Вычисляет эквивалентную высоту конуса, широкий радиус и узкий радиус для конуса

Свернуть все на странице

Синтаксис

conedimensions = coneangle2size(slantheight,halfconeangle,Name,Value)

Описание

пример

conedimensions = coneangle2size(slantheight,halfconeangle,Name,Value) вычисляет эквивалентную высоту конуса, широкий радиус и узкий радиус для конуса из его половины угла конуса, наклонной длины и либо исходной ширины, либо узкого радиуса

Примеры

свернуть все

Открыть Live Script

Вычислите высоту конуса, широкий радиус и узкий радиус конуса в биконовой антенне с помощью половинного угла конуса 30 степеней, наклонную длину 0,0400 м, ширину подачи 0,001 м.

ant = bicone('FeedHeight',0.3e-3,'FeedWidth',0.5e-3);
show(ant)

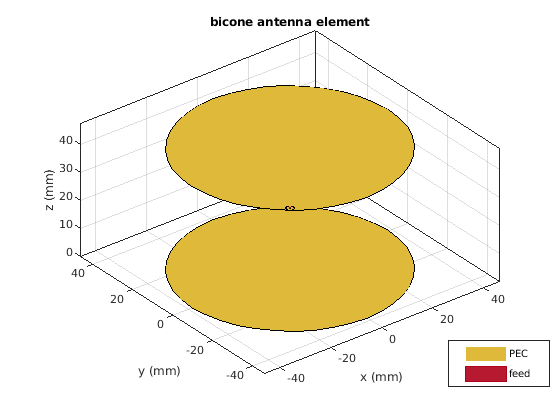

Figure contains an axes. The axes with title bicone antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

m = coneangle2size(30,40e-3,'FeedWidth',1e-3)
m = struct with fields:
    NarrowRadius: 0.0013
     BroadRadius: 0.0213
      ConeHeight: 0.0346


ant.ConeHeight = m.ConeHeight;
ant.BroadRadius = m.BroadRadius;
ant.NarrowRadius = m.NarrowRadius;
show(ant)

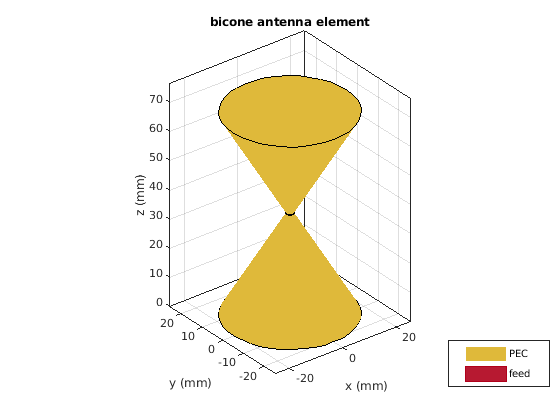

Figure contains an axes. The axes with title bicone antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Входные параметры

свернуть все

Длина от основы конуса до точки на окружности с узким радиусом, заданная как положительная скалярная величина в метрах.

Типы данных: double

Половина угла конуса, заданная как положительная скалярная величина в степени. Это значение должно быть от 5 до 85 степени.

Типы данных: double

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

Пример: 'FeedWidth' = 0.02

Ширина подачи, заданная как разделенная разделенными запятой парами, состоящая из 'FeedWidth' и положительная скалярная величина в метрах.

Типы данных: double

Радиус на вершине конуса, заданный как разделенная запятыми пара, состоящая из 'NarrowRadius' и положительная скалярная величина в метрах.

Типы данных: double

См. также

| | | |

Введенный в R2020a
