monocone

Создайте моноконную антенну на круговой плоскости земли

развернуть все на странице

Описание

The monocone объект создает моноконовую антенну на круговой плоскости земли. Классическая моноконовая антенна состоит из конуса и наземной плоскости. Чтобы увеличить пропускную способность антенны, можно изменить антенну, объединив конус с круглым цилиндром. По умолчанию в monocone Объект создает измененную версию.

Создайте классическую моноконную антенну (без цилиндра сверху) одним из следующих методов:

  • Установите высоту антенны равной сумме высоты конуса и высоты подачи.

  • Установите высоту конуса равной половине различия между общей высотой и высотой подачи. Затем установите радиус в апертуре в два раза больше радиуса в соединении.

Создание

Синтаксис

ant = monocone
ant = monocone(Name,Value)

Описание

пример

ant = monocone создает монокональную антенну с точкой связи в центре плоскости земли. Размерности по умолчанию предназначены для резонансной частоты 3,8 ГГц.

пример

ant = monocone(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = monocone('Height',0.0560) создает моноконную антенну общей высотой 0,0560 метра.

Свойства

расширить все

Радиусы антенны, заданные как трехэлементный вектор действительных чисел с каждым модулем в метрах.

  • Первый элемент представляет узкий радиус конуса.

  • Второй элемент представляет радиус в месте соединения конуса и цилиндра.

  • Третий элемент представляет радиус в верхней части цилиндра.

Пример: 'Radii',[6.3300e-04 0.0546 0.0220]

Пример: ant.Radii = [6.3300e-04 0.0546 0.0220]

Типы данных: double

Общая высота антенны от плоскости земли до апертуры антенны, заданная как положительная скалярная величина в метрах.

Пример: 'Height',0.0560

Пример: ant.Height = 0.0560

Типы данных: double

Вертикальная высота конуса от вершины конуса до соединения конуса и цилиндра, заданная как положительная скалярная величина в метрах.

Пример: 'ConeHeight',0.02250

Пример: ant.ConeHeight = 0.02250

Типы данных: double

Зазор между конусом и плоскостью земли, заданный как положительная скалярная величина в метрах.

Пример: 'FeedHeight',0.0034

Пример: ant.FeedHeight = 0.0034

Типы данных: double

Ширина подачи, заданная как положительная скалярная величина в метрах.

Пример: 'FeedWidth',0.0050

Пример: ant.FeedWidth = 0.0050

Типы данных: double

Радиус плоскости земли, заданный как положительная скалярная величина в метрах.

Пример: 'GroundPlaneRadius',0.0050

Пример: ant.GroundPlaneRadius = 0.050

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement добавляется нагрузка к подаче антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

coneangle2sizeВычисляет эквивалентную высоту конуса, широкий радиус и узкий радиус для конуса
showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте и просмотрите моноконную антенну по умолчанию.

ant = monocone
ant =
  monocone with properties:

                Radii: [5.0000e-04 0.0110 0.0110]
    GroundPlaneRadius: 0.0325
           ConeHeight: 0.0115
               Height: 0.0250
           FeedHeight: 5.0000e-04
            FeedWidth: 5.0000e-04
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(ant)

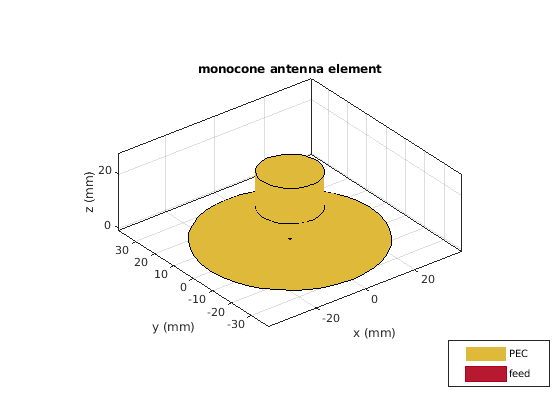

Figure contains an axes. The axes with title monocone antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

Открыть Live Script

Создайте моноконовую антенну с бесконечной наземной плоскостью.

ant = monocone;
ant.GroundPlaneRadius = inf;
show(ant)

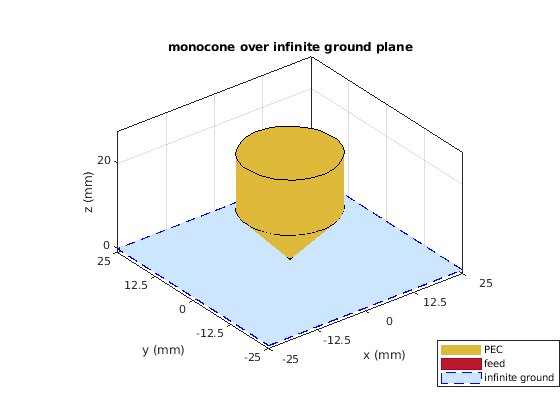

Figure contains an axes. The axes with title monocone over infinite ground plane contains 4 objects of type patch, surface. These objects represent PEC, feed, infinite ground.

Постройте график диаграммы направленности моноконной антенны для заданной частоты.

pattern(ant,3.94e9)

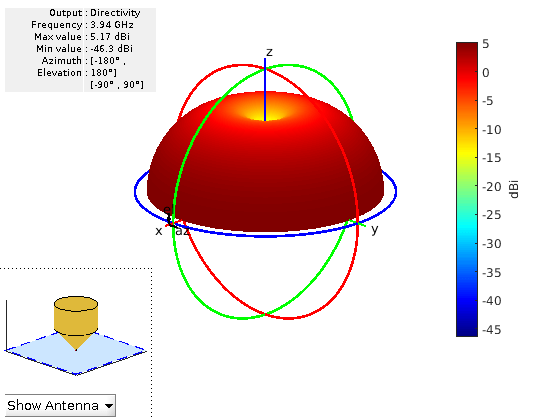

Figure contains an axes and other objects of type uicontrol. The axes contains 4 objects of type patch, surface. This object represents infinite ground.

Открыть Live Script

Создайте классическую моноконовую антенну путем установки общей высоты антенны равной сумме высоты конуса и высоты подачи.

ant = monocone;
ant.Height = ant.ConeHeight+ant.FeedHeight;
show(ant)

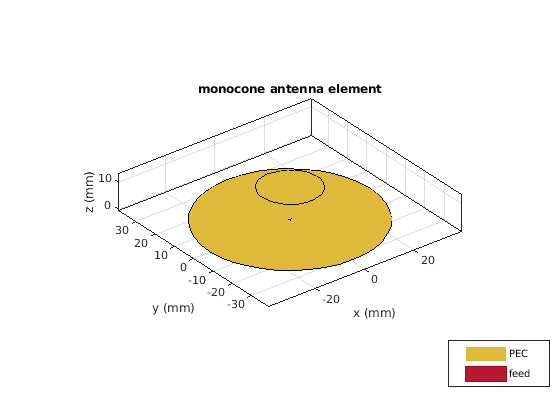

Figure contains an axes. The axes with title monocone antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

Вычислите импеданс антенны по заданному частотному диапазону.

impedance(ant,(1e9:0.1e9:6e9))

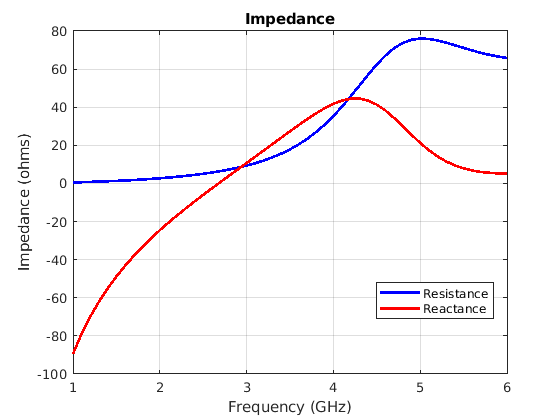

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Макдональд, Джеймс Л. и Деян С. Филипович. «На полосе пропускания моноконных антенн». Транзакции IEEE по антеннам и распространению 56, № 4 (апрель 2008 года): 1196-1201. https://doi.org/10.1109/TAP.2008.919226.

См. также

|

Темы

Введенный в R2020a
