discone

Создайте дисконную антенну

развернуть все на странице

Описание

The discone объект создает дисконную антенну, которая состоит из кругового диска и конуса, вершина которого приближается к центру диска. Между диском и конусом, через который соединяется подача, существует небольшой зазор.

Дисконная антенна является всенаправленной вертикально поляризованной антенной. Эта антенна имеет исключительно большое покрытие, предлагая отношение частотной области значений до 10:1 между верхней частотой отсечения и нижней частотой отсечения. Широкополосное покрытие дисконной антенны делает его полезным в коммерческих, военных, любительских радио и радио сканера приложениях.

Создание

Синтаксис

ant = discone
ant = discone(Name,Value)

Описание

пример

ant = discone создает дисконную антенну с размерностями для резонансной частоты 2,12 ГГц. Дискон по умолчанию имеет точку связи в центре диска.

пример

ant = discone(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = discone('Height',1) создает дисконную антенну с конусом высотой 1 метр.

Свойства

расширить все

Вертикальная высота конуса от центра нижней основы конуса до центра верхней основы конуса, заданная в виде действительного скаляра в метрах.

Пример: 'Height',1

Пример: ant.Height = 1

Типы данных: double

Радиусы конуса, состоящего из широкого радиуса и узкого радиуса, заданные как вектор с каждым модулем элемента в метрах. Первый элемент вектора является узким радиусом, а второй элемент вектора является широким радиусом.

Пример: 'ConeRadii',[6.3300e-04 0.0546]

Пример: ant.ConeRadii = [6.3300e-04 0.0546]

Типы данных: double

Радиус диска, заданный как реальный скаляр в метрах.

Пример: 'DiscRadius',0.0050

Пример: ant.DiscRadius = 0.050

Типы данных: double

Зазор между конусом и диском, заданный как реальный скаляр в метрах.

Пример: 'FeedHeight',0.0034

Пример: ant.FeedHeight = 0.0034

Типы данных: double

Ширина корма, заданная как реальный скаляр в метрах.

Пример: 'FeedWidth',0.0050

Пример: ant.FeedWidth = 0.0050

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

coneangle2sizeВычисляет эквивалентную высоту конуса, широкий радиус и узкий радиус для конуса
showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте и просмотрите дисконную антенну по умолчанию.

ant = discone;
show(ant)

Figure contains an axes. The axes with title discone antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

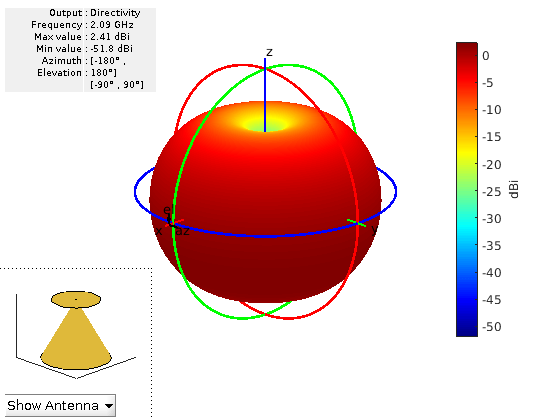

Постройте график диаграммы антенны на частоте 2.09 ГГц.

pattern(ant,2.09e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Открыть Live Script

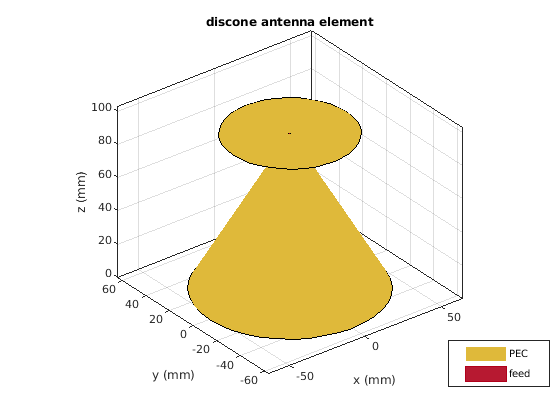

Создайте и просмотрите дисконную антенну с определенными размерностями.

ant = discone('Height',0.0925,'ConeRadii',[0.666e-3 53.2e-3],...
      'DiscRadius',37.25e-3,'FeedHeight',399.7e-6,'FeedWidth',0.553e-3);
show(ant)

Figure contains an axes. The axes with title discone antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

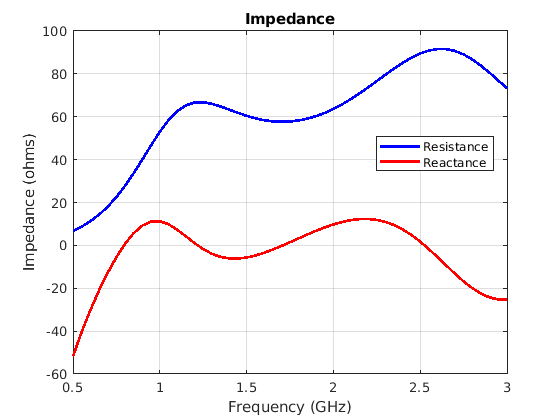

Вычислите импеданс антенны на частотном диапазоне от 500 МГц до 3 ГГц и постройте график S-параметров.

impedance(ant,linspace(0.5e9,3e9,51));

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

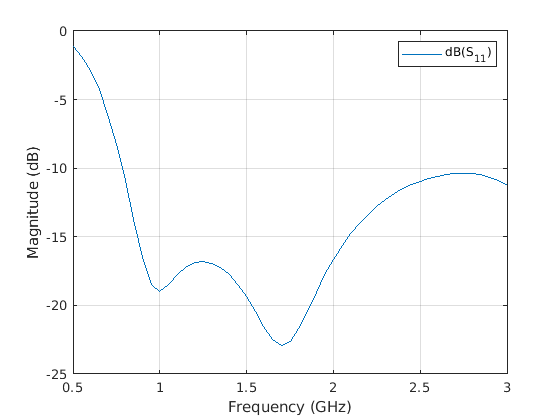

s = sparameters(ant,linspace(0.5e9,3e9,51));
figure;
rfplot(s);

Figure contains an axes. The axes contains an object of type line. This object represents dB(S_{11}).

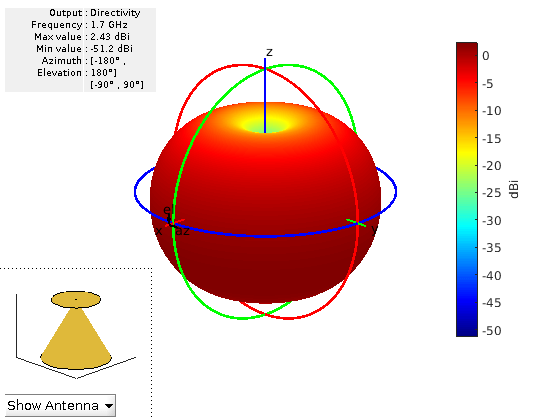

Постройте график диаграммы антенны на частоте 1,7 ГГц.

pattern(ant,1.7e9);

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Верма, Сарита, Абхилаш Мехта и Рухсана-хан. «Анализ изменений различных параметров при проекте дисконной антенны». Передовые вычислительные методы в электромагнитной технике. Том 2012, 2012, стр. 1-5.

См. также

|

Темы

Введенный в R2019b
