disconeStrip

Создайте полосу дисконной антенны

развернуть все на странице

Описание

The disconeStrip объект антенны создает полосно-дисконную антенну. Ленточная дисконная антенна является приближением к сплошной дисконной антенне, где конус и диск заменены полосками. Ленточные дисконные антенны имеют более легкий вес и подходят для применения в высокочастотных (HF) и очень высокочастотных (VHF) полосах.

Strip discone antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = disconeStrip
ant = disconeStrip(Name,Value)

Описание

пример

ant = disconeStrip создает полосную дисконную антенну с размерностями для резонансной частоты 147,38 МГц. По умолчанию дисковая антенна полосы имеет точку связи в центре диска.

пример

ant = disconeStrip(Name,Value) устанавливает свойства с помощью пар "имя-значение". Для примера, disconeStrip('NumStrips',8) создает дисконную полосную антенну с восемью полосами. Можно задать несколько пары "имя-значение". Заключайте каждое имя свойства в кавычки. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

Количество полос для формирования конуса и диска в виде скаляра в области значений [6, 64]. Количество полос может быть увеличено, чтобы увеличить полосу импеданса disconeStrip объект антенны.

Пример: 'NumStrips',8

Пример: ant.NumStrips = 14

Типы данных: double

Ширина каждой полосы в полосе дисконируют антенну, заданную в виде скаляра в метрах.

Пример: 'StripWidth',10e-3

Пример: ant.StripWidth = 15.8e-3

Типы данных: double

Вертикальная высота между максимальным или широким диаметром и минимальным или узким диаметром конуса, заданная в виде скаляра в метрах. Вертикальная высота может быть уменьшена, чтобы увеличить рабочую частоту.

Пример: 'Height',1.59

Пример: ant.Height = 1.89

Типы данных: double

Радиусы конуса, заданные как двухэлементный вектор в метрах. В векторе двух элементов первый элемент задает узкий или минимальный радиус, а второй элемент задает широкий или максимальный радиус конуса. Радиусы конуса могут быть уменьшены, чтобы увеличить рабочую частоту и высокочастотный входной импеданс.

Пример: 'ConeRadii',[63e-3 840e-3]

Пример: ant.ConeRadii = [65e-3 910e-3]

Типы данных: double

Радиус диска, заданный как скаляр в метрах. Радиус диска может быть уменьшен, чтобы увеличить рабочую частоту, и он может быть увеличен, чтобы увеличить низкочастотный вход сопротивление.

Примечание

DiscRadius должен быть меньше, чем ConeRadii.

Пример: 'DiscRadius',900e-3

Пример: ant.DiscRadius = 829e-3

Типы данных: double

Зазор между конусом и диском, заданный как скаляр в метрах. Этот зазор представляет высоту поля, и зазор может быть уменьшен, чтобы увеличить высокочастотный вход сопротивление.

Пример: 'FeedHeight',34e-3

Пример: ant.FeedHeight = 34e-3

Типы данных: double

Диаметр сырья, заданный как скаляр в метрах.

Пример: 'FeedWidth',25e-3

Пример: ant.FeedWidth = 21e-3

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelements, где lumpedelements - нагрузка, добавляемая к подаче антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

coneangle2sizeВычисляет эквивалентную высоту конуса, широкий радиус и узкий радиус для конуса
showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
impedanceВходное сопротивление антенны; импеданс скана массива
sparametersОбъект S-параметра
returnLossОбратная потеря антенны; Скан возврата потеря массива
vswrКоэффициент стоячей волны антенны
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
rcsВычислите и постройте график радарного сечения (RCS) платформы, антенны или массива

Примеры

свернуть все

Открыть Live Script

Создайте и просмотрите полосу дисконной антенны с свойствами по умолчанию.

ant = disconeStrip;
show(ant)

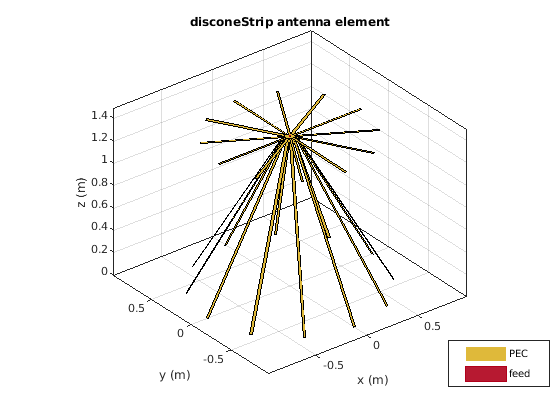

Figure contains an axes. The axes with title disconeStrip antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы антенны на 147,38 МГц.

pattern(ant, 147.38e6)

Figure contains an axes and other objects of type uicontrol. The axes contains 7 objects of type patch, surface.

Открыть Live Script

Создайте и просмотрите объект дисконной антенны с заданными свойствами.

ant = disconeStrip('Height',92e-3,'ConeRadii',[5.5e-3 53e-3],'DiscRadius', 37e-3,'NumStrip',16,...
    'StripWidth',1e-3,'FeedWidth',0.5e-3,'FeedHeight',2.2e-3);
show(ant)

Figure contains an axes. The axes with title disconeStrip antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

Постройте график S-параметров антенны на частотном диапазоне от 500 МГц до 5 ГГц.

s = sparameters(ant,linspace(500e6,5e9,101));
figure
rfplot(s)

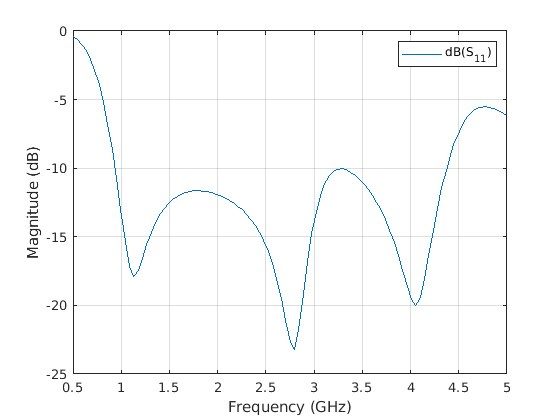

Figure contains an axes. The axes contains an object of type line. This object represents dB(S_{11}).

Подробнее о

расширить все

Ссылки

[1] Khumanthem.T., C.Sairam, S.D.Ahirwar и M.Balachary. «Compact Discone Antenna with Small Form Factor in VHF Band» EWCI, 2014.

[2] Ки-Хак Ким, Джин-У Ким и парк Сон-Ок. Ultrawide-Band Double Discone Antenna with the Conapered Cylindrical Wires (неопр.) (недоступная ссылка). Транзакции IEEE по антеннам и распространению 53, № 10 (октябрь 2005 года): 3403-6. https://doi.org/10.1109/TAP.2005.856036.

[3] Tai C-T. и С. А. Лонг. «Dipoles and Monopoles» в Antenna Engineering Handbook, 4-е изд., J. L. Volakis (Ed.), McGraw-Hill, 2007.

[4] Макдональд, Джеймс Л. и Деян С. Филипович. «На полосе пропускания моноконных антенн». Транзакции IEEE по антеннам и распространению 56, № 4 (апрель 2008 года): 1196-1201. https://doi.org/10.1109/TAP.2008.919226.
