bicone

Создайте биконовую антенну

Описание

The bicone объект создает биконовую антенну. Биконовая антенна состоит из двух симметричных или асимметричных конусов, разделённых небольшим зазором. Подача охватывает зазор и соединяет оба конуса.

Bicone антенны являются широкополосными всенаправленными антеннами, используемыми в приложениях электронной меры поддержки (ESM). Биконовые антенны часто используются в проверке электромагнитных помех (EMI) для проверки на иммунитет или проверки на выбросы.

Создание

Синтаксис

ant = bicone

ant = bicone(Name,Value)

Описание

пример

ant = bicone создает биконовую антенну с размерностями для резонансной частоты 2,3 ГГц. Бикон по умолчанию имеет точку питания на вершине верхнего конуса.

пример

ant = bicone(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = bicone('Height',1) создает биконовую антенну с конусом высотой 1 метр.

Свойства

расширить все

`ConeHeight` - Вертикальная высота конусов
`0.0215` (по умолчанию) | действительный скаляр | двухэлементный вектор

Вертикальная высота конусов, заданная как реальный скаляр в метрах или двухэлементный вектор с каждым модулем элемента в метрах. Скалярное значение создает два конуса одинаковой высоты. Двухэлементный вектор может создать два конуса разной высоты. В двухэлементном векторе первый элемент задает высоту верхнего конуса, а второй элемент задает высоту нижнего конуса.

Пример: 'ConeHeight',[0.0215 0.0315]

Пример: ant.ConeHeight = [0.0215 0.0315]

Типы данных: double

`NarrowRadius` - Радиус на вершине конусов
`0.0013` (по умолчанию) | действительный скаляр | двухэлементный вектор

Радиус на вершине конусов, заданный как действительный скаляр в метрах или двухэлементный вектор с каждым модулем элемента в метрах. Скалярное значение создает два конуса с одинаковым узким радиусом. Двухэлементный вектор может создать два конуса с различными узкими радиусами. В двухэлементном векторе первый элемент задает узкий радиус верхнего конуса, а второй элемент задает узкий радиус нижнего конуса.

Пример: 'NarrowRadius',[6.3300e-04 0.0546]

Пример: ant.NarrowRadius = [6.3300e-04 0.0546]

Типы данных: double

`BroadRadius` - Радиус при широком открытии конусов
`0.00385` (по умолчанию) | действительный скаляр | двухэлементный вектор

Радиус при широком открытии конусов, заданный как действительный скаляр в метрах или двухэлементный вектор с каждым элементом в модулях. Скалярное значение создает два конуса с одинаковым широким радиусом. Двухэлементный вектор может создать два конуса с различными широкими радиусами. В двухэлементном векторе первый элемент задает широкий радиус верхнего конуса, а второй элемент задает широкий радиус нижнего конуса.

Пример: 'BroadRadius',[8.3300e-04 0.0846]

Пример: ant.BroadRadius = [8.3300e-04 0.0846]

Типы данных: double

`FeedHeight` - Зазор между двумя конусами
`3.1980e-04` (по умолчанию) | скаляр с реальным значением

Зазор между двумя конусами, заданный как реальный скаляр в метрах.

Пример: 'FeedHeight',0.0034

Пример: ant.FeedHeight = 0.0034

Типы данных: double

`FeedWidth` - Ширина корма
`4.2640e-04` (по умолчанию) | скаляр с реальным значением

Ширина корма, заданная как реальный скаляр в метрах.

Пример: 'FeedWidth',0.0050

Пример: ant.FeedWidth = 0.0050

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кулачковые элементы
[1x1 `lumpedElement`] (по умолчанию) | указатель на объект с суммированным элементом

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

`coneangle2size`	Вычисляет эквивалентную высоту конуса, широкий радиус и узкий радиус для конуса
`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`efficiency`	Эффективность излучения антенны
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

Биконовая антенна и Диаграмма направленности излучения по умолчанию

Открыть Live Script

Создайте и просмотрите антенну по умолчанию bicone.

ant = bicone

ant =
  bicone with properties:

      ConeHeight: 0.0215
    NarrowRadius: 0.0013
     BroadRadius: 0.0385
      FeedHeight: 5.0000e-04
       FeedWidth: 1.0000e-03
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

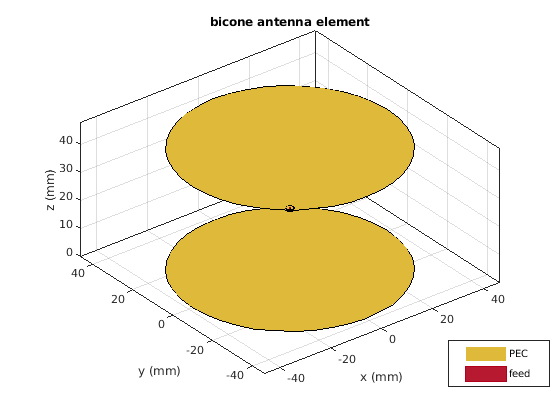

show(ant)

Figure contains an axes. The axes with title bicone antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

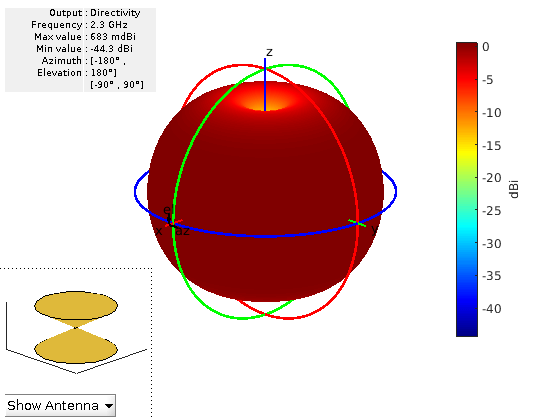

Постройте график диаграммы антенны на частоте 2,3 ГГц.

pattern(ant,2.3e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Импеданс биконовой антенны с асимметричными конусами

Открыть Live Script

Создайте биконовую антенну с асимметричными конусами.

ant = bicone('NarrowRadius',[2e-3 4e-3],'BroadRadius',...
           [44.7e-3,60e-3],'ConeHeight',[33.7e-3 40e-3],'FeedHeight',...
           1e-3,'FeedWidth',2e-3)

ant =
  bicone with properties:

      ConeHeight: [0.0337 0.0400]
    NarrowRadius: [0.0020 0.0040]
     BroadRadius: [0.0447 0.0600]
      FeedHeight: 1.0000e-03
       FeedWidth: 0.0020
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

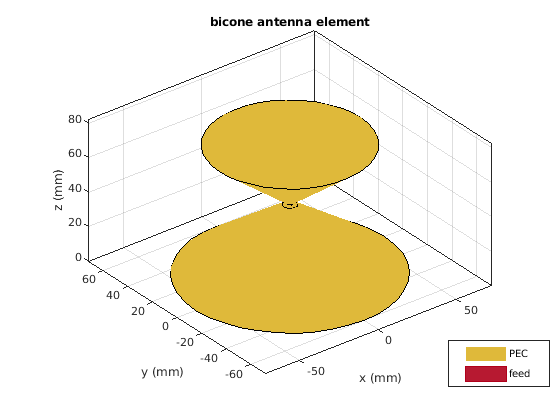

show(ant)

Figure contains an axes. The axes with title bicone antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Вычислите импеданс антенны на частотном диапазоне 500 МГц - 5 ГГц.

impedance(ant,linspace(0.5e9,5e9,51));

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Kudpik, Rapin & Komask Meksamoot, Nipapon Siripon и Sompol Kosulvit. Проект компактной биконической антенны для UWB-приложений (англ.) 10.1109/ISPACS.2011.6146212.

См. также

cavityCircular | discone

Темы

Вращайте антенны и массивы

Введенный в R2019b
