sigmaplot

Постройте графики сингулярных значений частотной характеристики и обратного указателя на график

Синтаксис

h = sigmaplot(sys)
sigmaplot(sys,{wmin,wmax})
sigmaplot(sys,w)
sigmaplot(sys,w,TYPE)
sigmaplot(AX,...)
sigmaplot(..., plotoptions)

Описание

h = sigmaplot(sys) формирует график сингулярного значения (SV) частотной характеристики динамической системы sys. Также возвращается указатель на график h. Можно использовать этот указатель для настройки графика с помощью getoptions и setoptions команды. Напечатать

help sigmaoptions

для получения списка доступных опций графика.

Частотная область значений и число точек выбираются автоматически. Посмотрите bode для получения дополнительной информации о понятии частоты в дискретном времени.

sigmaplot(sys,{wmin,wmax}) рисует график SV для частот, лежащих между wmin и wmaxrad/TimeUnit, где TimeUnit - временные модули входа динамической системы, заданная в TimeUnit свойство sys).

sigmaplot(sys,w) использует пользовательский вектор w частот, в rad/TimeUnit, на котором должна быть оценена частотная характеристика. Посмотрите logspace для генерации логарифмически разнесенных векторов частоты.

sigmaplot(sys,w,TYPE) или sigmaplot(sys,[],TYPE) рисует следующие измененные графики в зависимости от значения TYPE:

TYPE = 1 -->СВ инв (SYS)
TYPE = 2 -->СВ I + SYS
TYPE = 3-->SV из I + inv (SYS)

sys при использовании этого синтаксиса должна быть квадратной системой.

sigmaplot(AX,...) графики в осях с указателем AX.

sigmaplot(..., plotoptions) строит графики сингулярных значений с опциями, заданными в plotoptions. Напечатать

help sigmaoptions

для получения дополнительной информации.

Примеры

свернуть все

Постройте график сингулярного значения характеристик динамической системы.

sys = rss(3,3,5);
h = sigmaplot(sys);

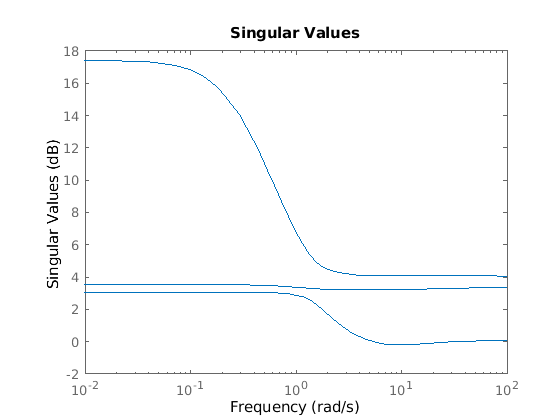

Figure contains an axes. The axes contains 3 objects of type line. This object represents sys.

Установите свойства указателя на график h для настройки графика. Для примера измените модули графика на Гц.

setoptions(h,'FreqUnits','Hz');

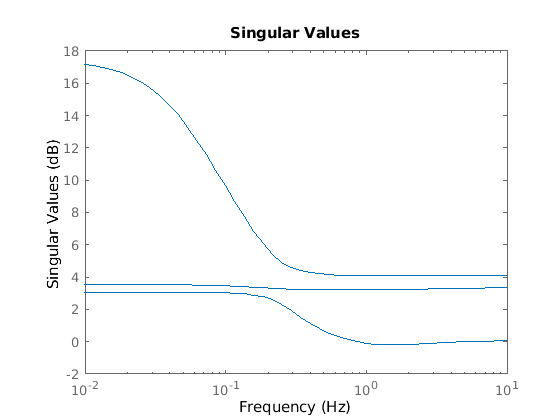

Figure contains an axes. The axes contains 3 objects of type line. This object represents sys.

Совет

Можно изменить свойства графика, например модули. Для получения информации о способах изменения свойств графиков смотрите Способы настроить графики.

См. также

| | |

Представлено до R2006a
