Lowpass Фильтр

Создайте объект спецификации lowpass создания фильтра умолчанию с помощью fdesign.lowpass.

designSpecs = fdesign.lowpass

designSpecs =
  lowpass with properties:

               Response: 'Lowpass'
          Specification: 'Fp,Fst,Ap,Ast'
            Description: {4x1 cell}
    NormalizedFrequency: 1
                  Fpass: 0.4500
                  Fstop: 0.5500
                  Apass: 1
                  Astop: 60

Определите доступные методы проекта, используя designmethods функция. Чтобы спроектировать фильтр Баттерворта, выберите butter.

designmethods(designSpecs,'SystemObject',true)

Design Methods that support System objects for class fdesign.lowpass (Fp,Fst,Ap,Ast):


butter
cheby1
cheby2
ellip
equiripple
ifir
kaiserwin
multistage

При разработке фильтра можно задать дополнительные опции проекта. Просмотр списка опций с помощью designoptions функция. Эта функция также показывает опции проекта по умолчанию, используемые фильтром.

designoptions(designSpecs,'butter','SystemObject',true)

ans = struct with fields:
           FilterStructure: {1x6 cell}
              SOSScaleNorm: 'ustring'
              SOSScaleOpts: 'fdopts.sosscaling'
              MatchExactly: {'passband'  'stopband'}
    DefaultFilterStructure: 'df2sos'
       DefaultMatchExactly: 'stopband'
       DefaultSOSScaleNorm: ''
       DefaultSOSScaleOpts: [1x1 fdopts.sosscaling]

Используйте design функция для разработки фильтра. Передайте 'butter' и спецификации, заданные переменными designSpecs, как входные параметры. Задайте 'matchexactly' опция проекта для 'passband'.

lpFilter = design(designSpecs,'butter','matchexactly','passband','SystemObject',true);

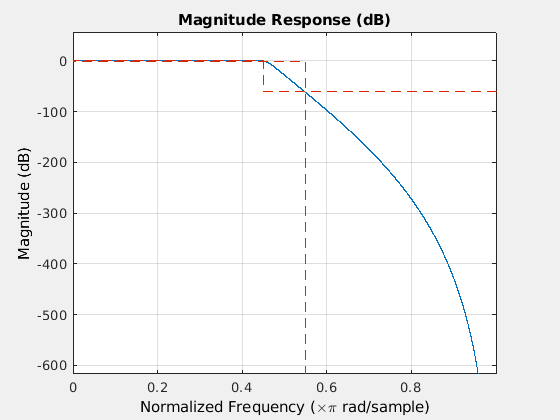

Визуализация частотной характеристики проектируемого фильтра.

fvtool(lpFilter)

Фильтр Highpass

Создайте объект спецификации создания фильтра highpass с помощью fdesign.highpass. Задайте порядок 7 и частоту 3 дБ $0.6\pi$ радианы/выборка.

designSpecs = fdesign.highpass('N,F3dB',7,.6);

Определите доступные методы проекта. Чтобы спроектировать фильтр Баттерворта, выберите butter.

designmethods(designSpecs,'SystemObject',true)

Design Methods that support System objects for class fdesign.highpass (N,F3dB):


butter
maxflat

При разработке фильтра можно задать дополнительные опции проекта. Просмотр списка опций с помощью designoptions функция. Эта функция также показывает опции проекта по умолчанию, используемые фильтром.

designoptions(designSpecs,'butter','SystemObject',true)

ans = struct with fields:
           FilterStructure: {1x6 cell}
              SOSScaleNorm: 'ustring'
              SOSScaleOpts: 'fdopts.sosscaling'
    DefaultFilterStructure: 'df2sos'
       DefaultSOSScaleNorm: ''
       DefaultSOSScaleOpts: [1x1 fdopts.sosscaling]

Чтобы спроектировать фильтр Баттерворта, используйте design и задайте 'butter' как вход. Задайте 'FilterStructure' на 'cascadeallpass'.

hpFilter = design(designSpecs,'butter','FilterStructure','cascadeallpass','SystemObject',true);

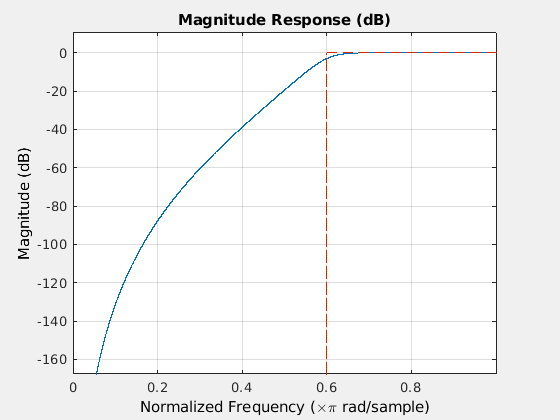

Визуализируйте высокочастотную характеристику.

fvtool(hpFilter)
