ellip

Эллиптический фильтр с использованием объекта спецификации

Свернуть все на странице

Синтаксис

ellipFilter = ellip(designSpecs,'SystemObject',true)
ellipFilter = ellip(designSpecs,designoption,value,... 'SystemObject',true)
ellipFilter = design(designSpecs,'ellip','SystemObject',true)

Описание

пример

ellipFilter = ellip(designSpecs,'SystemObject',true) проектирует эллиптический БИХ цифрового фильтра используя спецификации объекта designSpecs.

В зависимости от объекта спецификации фильтров designSpecs, ellip возможно, метод проекта недействителен. Использовать designmethods с помощью объекта спецификации фильтров определить, возможен ли эллиптический БИХ создания фильтра.

designmethods(designSpecs,'Systemobject',true)

пример

ellipFilter = ellip(designSpecs,designoption,value,... 'SystemObject',true) возвращает эллиптический цифровой фильтр БИХ с одной или несколькими заданными опциями и соответствующими значениями.

Чтобы просмотреть список доступных опций проекта, запустите designoptions функция на объекте спецификации. Функция также приводит список опций проекта по умолчанию, используемых фильтром.

designoptions(designSpecs,'ellip')

ellipFilter = design(designSpecs,'ellip','SystemObject',true) является альтернативным синтаксисом для разработки эллиптического БИХ фильтра.

Для получения полной помощи об использовании ellip метод проекта для объекта спецификации, designSpecs, введите следующее в MATLAB® командная строка.

help(designSpecs,'ellip')

Примеры

свернуть все

Открыть Live Script

Проектируйте эллиптический цифровой фильтр с полосно-частотной характеристикой. Процедура создания фильтра:

  1. Задайте спецификации создания фильтра с помощью fdesign функция.

  2. Выберите метод проектирования, предоставленный designmethods функция.

  3. Чтобы определить доступные опции проекта для выбора, используйте designoptions функция.

  4. Проектируйте фильтр с помощью design функция.

Создайте полосу пропускания по умолчанию объекта спецификации фильтров используя fdesign.bandpass.

designSpecs = fdesign.bandpass
designSpecs =
  bandpass with properties:

               Response: 'Bandpass'
          Specification: 'Fst1,Fp1,Fp2,Fst2,Ast1,Ap,Ast2'
            Description: {7x1 cell}
    NormalizedFrequency: 1
                 Fstop1: 0.3500
                 Fpass1: 0.4500
                 Fpass2: 0.5500
                 Fstop2: 0.6500
                 Astop1: 60
                  Apass: 1
                 Astop2: 60

Определите доступные методы проекта, используя designmethods функция. Чтобы спроектировать эллиптический цифровой фильтр, выберите ellip.

designmethods(designSpecs,'SystemObject',true)
Design Methods that support System objects for class fdesign.bandpass (Fst1,Fp1,Fp2,Fst2,Ast1,Ap,Ast2):


butter
cheby1
cheby2
ellip
equiripple
kaiserwin

При разработке фильтра можно задать дополнительные опции проекта. Просмотр списка опций с помощью designoptions функция. Эта функция также показывает опции проекта по умолчанию, используемые фильтром.

designoptions(designSpecs,'ellip','SystemObject',true)
ans = struct with fields:
           FilterStructure: {1x6 cell}
              SOSScaleNorm: 'ustring'
              SOSScaleOpts: 'fdopts.sosscaling'
              MatchExactly: {'passband'  'stopband'  'both'}
    DefaultFilterStructure: 'df2sos'
       DefaultMatchExactly: 'both'
       DefaultSOSScaleNorm: ''
       DefaultSOSScaleOpts: [1x1 fdopts.sosscaling]

Используйте design функция для разработки фильтра. Передайте 'ellip' и спецификации, заданные переменной designSpecs, как входные параметры. Задайте 'matchexactly' опция проекта для 'both' для обеспечения эффективности фильтра как в полосе пропускания, так и в областях стоповой полосы.

bandpassEllip = design(designSpecs,'ellip','matchexactly','both',...
    'SystemObject',true)
bandpassEllip =
  dsp.BiquadFilter with properties:

                   Structure: 'Direct form II'
             SOSMatrixSource: 'Property'
                   SOSMatrix: [4x6 double]
                 ScaleValues: [5x1 double]
           InitialConditions: 0
    OptimizeUnityScaleValues: true

  Show all properties

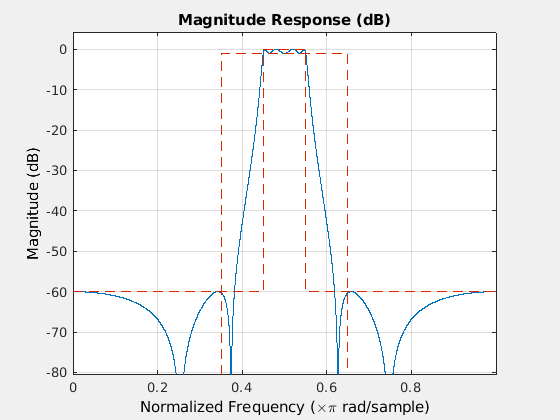

Использование fvtool для просмотра частотной характеристики проектируемого фильтра.

fvtool(bandpassEllip)

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 2 objects of type line.

Открыть Live Script

Создайте эллиптический цифровой фильтр с низкой частотной характеристикой.

Создайте lowpass объекта спецификации фильтров, используя fdesign.lowpass. Задайте порядок фильтра, частоту ребра полосы пропускания, частоту ребра стоповой полосы и неравномерность в полосе пропускания фильтра.

designSpecs = fdesign.lowpass('n,fp,fst,ap',6,20,25,.8,80);

Определите доступные методы проекта. Чтобы спроектировать эллиптический фильтр, выберите ellip.

designmethods(designSpecs,'SystemObject',true)
Design Methods that support System objects for class fdesign.lowpass (N,Fp,Fst,Ap):


ellip
equiripple

Используйте design функция для разработки фильтра. Передайте 'ellip' и спецификации, заданные переменной designSpecs, как входные параметры.

ellipLowpass = design(designSpecs,'ellip','SystemObject',true)
ellipLowpass =
  dsp.BiquadFilter with properties:

                   Structure: 'Direct form II'
             SOSMatrixSource: 'Property'
                   SOSMatrix: [3x6 double]
                 ScaleValues: [4x1 double]
           InitialConditions: 0
    OptimizeUnityScaleValues: true

  Show all properties

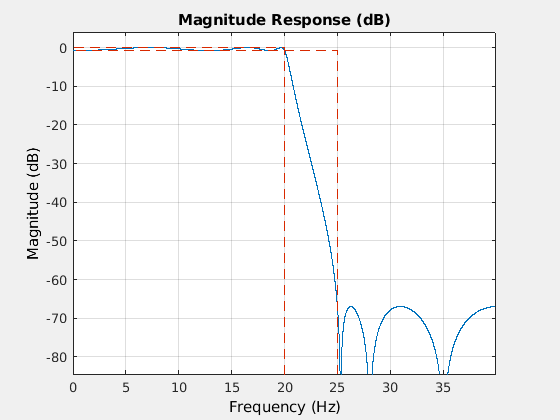

Использование fvtool для визуализации lowpass частотной характеристики.

fvtool(ellipLowpass)

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 2 objects of type line.

Входные параметры

свернуть все

Объект спецификации фильтров, заданный как один из следующих:

Выходные аргументы

свернуть все

Эллиптический цифровой фильтр, возвращенный как Системный объект фильтра. Системные объекты и значения его свойств зависят от входа designSpecs объект и другие опции проекта, заданные для функции.

См. также

| | | | | | | |

Введенный в R2011a
