cpselect
Инструмент «Выбор точки»
Синтаксис
Описание
cpselect( запускает инструмент «Выбор контрольной точки», позволяющий выбирать контрольные точки на двух связанных изображениях. moving,fixed)moving - изображение, которое должно быть деформировано, которое помещает его в систему координат fixed изображение.
Когда инструмент «Выбор контрольной точки» открыт, можно добавлять, перемещать и удалять контрольные точки в интерактивном режиме с помощью мыши. Когда будет завершено изменение контрольных точек, экспортируйте их в рабочую область, выбрав Export Points to Workspace из меню File. Инструмент может вернуть координаты действительных выбранных пар движущихся и фиксированных управляющих точек в двух числовых векторах. Инструмент также может вернуть все выбранные контрольные точки и информацию о индексации в cpstruct структура, которая сохраняет состояние инструмента, чтобы можно было перезапустить инструмент позже. Дополнительные сведения об использовании инструмента см. в разделе Процедура выбора контрольной точки.
cpselect( запускает инструмент «Выбор контрольной точки» с начальным набором действительных движущихся и фиксированных пар контрольных точек, moving,fixed,initialMovingPoints,initialFixedPoints)initialMovingPoints и initialFixedPoints.
cpselect( запускает инструмент «Выбор контрольной точки» с начальным набором управляющих точек и информации об индексации, которые хранятся в moving,fixed,cpstruct_in)cpstruct_in. Используйте этот синтаксис для перезапуска инструмента «Выбор точки» из ранее сохраненного состояния.
h = cpselect(___)h в инструмент «Выбор контрольной точки». Можно использовать close(h) Команда, чтобы закрыть инструмент из командной строки.
h = cpselect(___,'Wait',false)h в инструмент «Выбор контрольной точки». Можно использовать close(h) синтаксис, чтобы закрыть инструмент из командной строки. В отличие от настройки 'Wait' как true, этот синтаксис позволяет запускать cpselect одновременно с запуском других программ в MATLAB®.
[ управление командной строкой MATLAB до завершения выбора контрольных точек. Когда вы закончите выбор контрольных точек, вернитесь в рабочую область, закрыв инструмент. selectedMovingPoints,selectedFixedPoints]
= cpselect(___,'Wait',true)cpselect возвращает координаты действительных выбранных пар движущихся и фиксированных контрольных точек в selectedMovingPoints и selectedFixedPoints.
Примеры
Запустите инструмент выделения контрольной точки с сохраненными изображениями
Чтение изображения westconcordorthophoto.png в рабочую область. Это изображение является ортофото, которое уже было зарегистрировано на землю.
fixed = imread('westconcordorthophoto.png');Чтение изображения westconcordaerial.png в рабочую область. Это изображение было взято с самолета и искажается относительно ортофото.

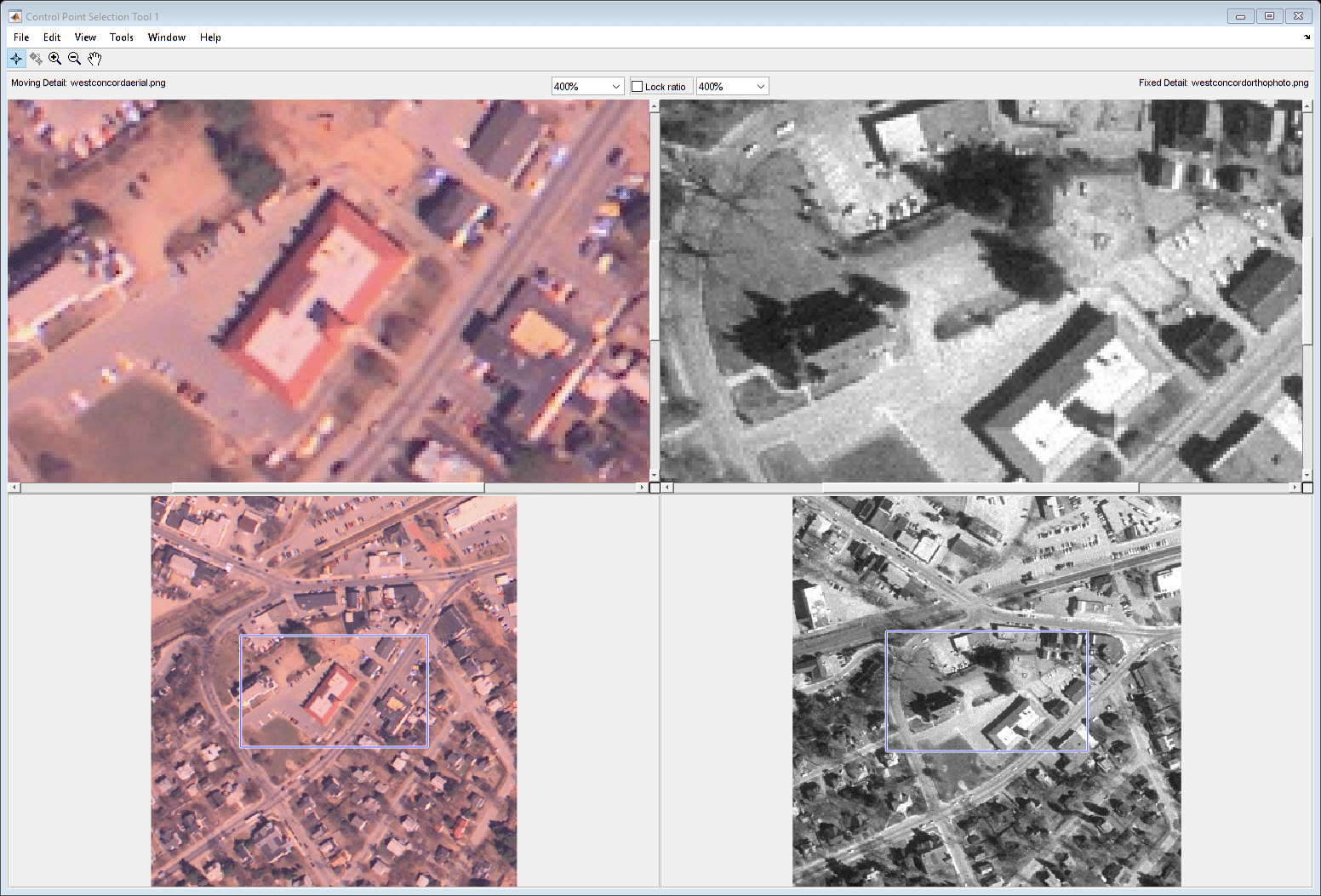

moving = imread('westconcordaerial.png');Функции cpselect, указание имен изображения, которое вы хотите зарегистрировать, и ссылка изображения. Теперь можно добавлять, перемещать и удалять контрольные точки в интерактивном режиме с помощью мыши. Когда будет завершено добавление контрольных точек, экспортируйте их в рабочую область, выбрав пункт Экспортировать точки в Рабочую область (Export Points to Workspace) в меню Файл (File).
cpselect('westconcordaerial.png','westconcordorthophoto.png');
Откройте инструмент выбора контрольной точки с предопределенными контрольными точками
Создайте образец опорного изображения. Это изображение является фиксированным изображением.
I = checkerboard;
Создайте повернутую и растянутую копию изображения образца. Это изображение является движущимся изображением, которое должно быть выровнено с фиксированным изображением.
J = imresize(I,'Scale',[1 1.3]);
moving = imrotate(J,30);Задайте координаты (x, y) трех соответствующих контрольных точек для фиксированного и движущегося изображений.
fixedPoints = [10.7 30.6; 40.5 50.6; 20.6 10.7]; movingPoints = [21.6 64.2; 71.1 70.3; 28.7 48.3];

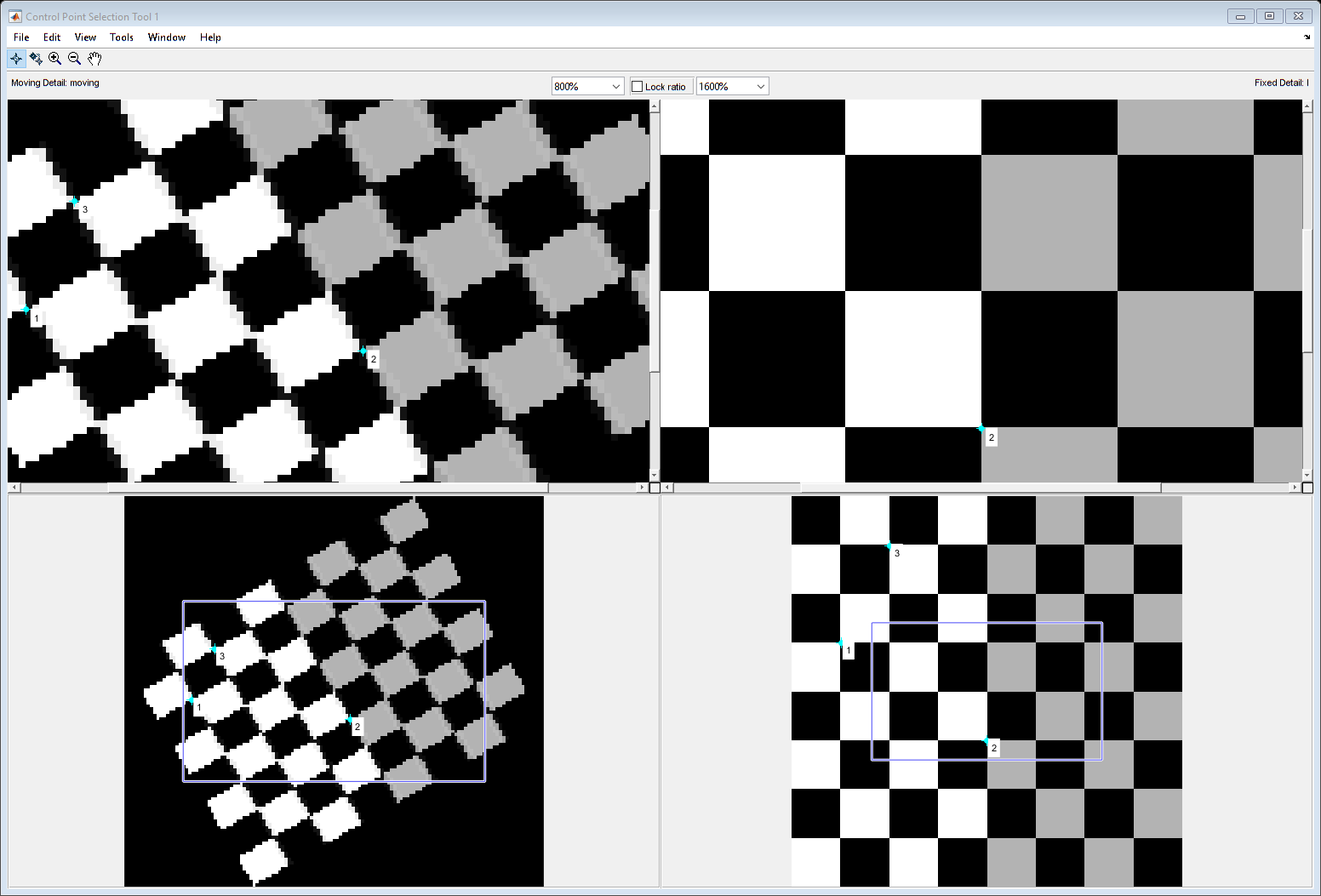

Откройте инструмент «Выбор контрольной точки», задав выборку фиксированных и движущихся изображений и два набора сохраненных контрольных точек. Теперь можно продолжить добавление, перемещение и удаление контрольных точек в интерактивном режиме с помощью мыши. Когда будет завершено изменение контрольных точек, экспортируйте их в рабочую область, выбрав пункт Экспортировать точки в рабочую область (Export Points to Workspace) в меню Файл (File).
h = cpselect(moving,I,movingPoints,fixedPoints);
Программно закройте инструмент «Выбор контрольной точки» при помощи close функция.
close(h)
Входные параметры
Выходные аргументы
Совет
При вызове
cpselectв скрипте задайте'Wait'опция какtrue. The'Wait'причины опцииcpselectблокировать командную строку MATLAB до тех пор, пока контрольные точки не будут выбраны и возвращены. Если вы не используете'Wait'опция,cpselectвозвращает управление немедленно, и ваш скрипт продолжается, не оставляя времени для выбора точки управления. Кроме того, без'Wait'опция,cpselectне возвращает контрольные точки в качестве возвращаемых значений.
Алгоритмы
cpselect использует следующую общую процедуру для предсказания контрольной точки.
Найдите все допустимые пары контрольных точек.
Выведите пространственное преобразование между
movingиfixedуправляйте точками с помощью метода, который зависит от количества допустимых пар управляющих точек.Тип преобразования
Минимальное количество пар точек управления Нерефлективное подобие
2
Аффинно
3
Проективный
4
Применить пространственное преобразование к новой точке. Это преобразование генерирует предсказанную точку.
Отобразите предсказанную точку.
См. также
cpcorr | cpstruct2pairs | fitgeotrans | imtool | imwarp
