Интерактивная регистрация изображений

Зарегистрируйте изображения используя приложение Registration Estimator

В этом примере показано, как выровнять пару изображений с помощью приложения Registration Estimator.

• Загрузка изображений, пространственной ссылочной информации и начального преобразования
• Настройка параметров регистрации в приложении Registration Estimator
• Экспорт результатов из приложения Registration Estimator

Методы, поддерживаемые приложением Registration Estimator

Приложение Registration Estimator предоставляет алгоритмы для основанной на функциях, основанной на интенсивности и неригидной регистрации.

Регистрация изображений с помощью основанной на интенсивности оптимизации

Автоматическая регистрация изображений на основе интенсивности

Автоматическая регистрация изображений на основе интенсивности использует метрику подобия, оптимизатор и тип преобразования, чтобы итерационно регистрировать два изображения.

Создайте оптимизатор и метрику для регистрации изображений на основе интенсивности

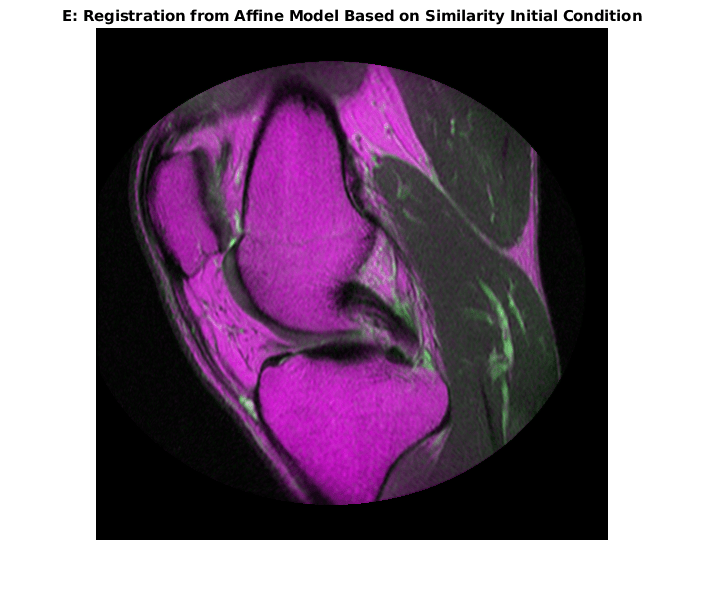

Выберите метрику изображения и оптимизатор, подходящие для мономодальных или мультимодальных изображений.

Используйте Фазу корреляцию как шаг предварительной обработки в регистрации

Фазовая корреляция полезна, чтобы оценить начальное преобразование, когда изображения сильно рассогласованы.

Регистрация изображения с использованием нормированной перекрестной корреляции

Этот пример показывает, как определить перемещение, необходимое для выравнивания обрезанного подмножества изображения с большим изображением.

Регистрируйте изображения, используя отображение точек управления

Регистрация контрольной точки

Чтобы определить параметры преобразования, можно выбрать соответствующие точки в паре изображений.

Геометрические типы преобразования для регистрации точек управления

Регистрация контрольной точки может вывести параметры для нерефлективного подобия, аффинных, проективных, полиномиальных, кусочно-линейных и локальных взвешенных средних преобразований.

Процедура выбора контрольной точки

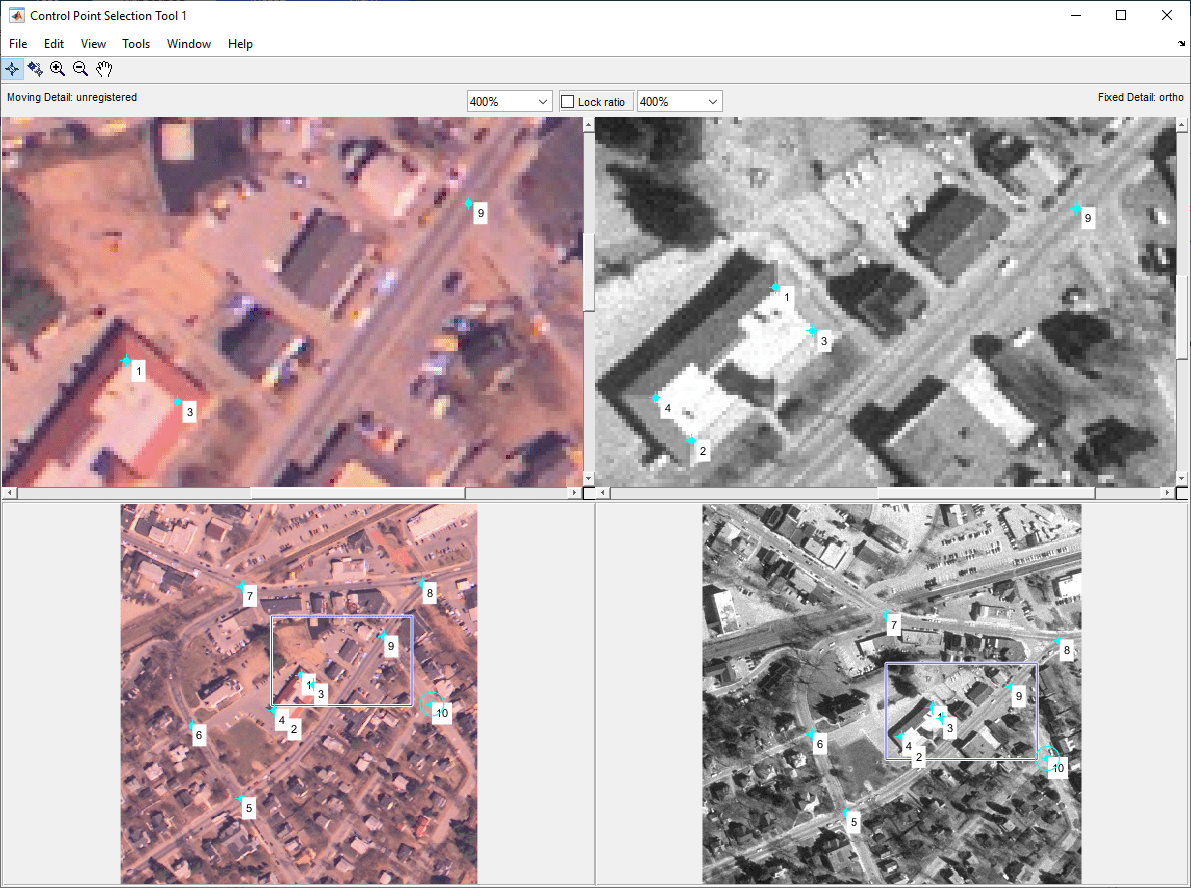

Чтобы задать контрольные точки в паре изображений в интерактивном режиме, используйте Control Point Selection Tool.

• Запустите инструмент выбора контрольной точки
• Поиск визуальных элементов, общих для обоих изображений
• Выберите совпадающие пары контрольных точек
• Экспорт контрольных точек в рабочую область

Используйте перекрестную корреляцию, чтобы улучшить размещение контрольной точки

Точная настройка выбора контрольной точки с помощью перекрестной корреляции.
