matlab.ui.componentcontainer.ComponentContainer class

Пакет: matlab.ui.componentcontainer

Базовый класс для разработки объектов компонентов пользовательского интерфейса

Описание

matlab.ui.componentcontainer.ComponentContainer - класс, созданный вами для создания собственных классов объектов UI Component. Когда вы задаете подкласс этого базового класса, можно использовать ComponentContainer свойства и методы для создания объектов компонента. Задайте этот синтаксис в первой линии файла определения класса, чтобы непосредственно наследовать от ComponentContainer класс, где MyComponent - имя вашего объекта:

classdef MyComponent < matlab.ui.componentcontainer.ComponentContainer

The matlab.ui.componentcontainer.ComponentContainer класс является handle класс.

Атрибуты класса

`Abstract`	`true`
`HandleCompatible`	`true`

Для получения информации об атрибутах класса см. раздел «Атрибуты класса».

Свойства

расширить все

Цвет и укладка

`BackgroundColor` - Цвет фона
`[.94 .94 .94]` (по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет фона, заданный как триплет RGB, шестнадцатеричный цветовой код или один из опций, перечисленных в таблице.

Триплеты RGB и шестнадцатеричные цветовые коды полезны для определения пользовательских цветов.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (#), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0 на F. Значения не зависят от регистра. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' являются эквивалентными.

Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цвета	Краткое имя	Триплет RGB	Шестнадцатеричный цветовой код
`'red'`	`'r'`	`[1 0 0]`	`'#FF0000'`
`'green'`	`'g'`	`[0 1 0]`	`'#00FF00'`
`'blue'`	`'b'`	`[0 0 1]`	`'#0000FF'`
`'cyan'`	`'c'`	`[0 1 1]`	`'#00FFFF'`
`'magenta'`	`'m'`	`[1 0 1]`	`'#FF00FF'`
`'yellow'`	`'y'`	`[1 1 0]`	`'#FFFF00'`
`'black'`	`'k'`	`[0 0 0]`	`'#000000'`
`'white'`	`'w'`	`[1 1 1]`	`'#FFFFFF'`

Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB^® использует на многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешность
`[0 0.4470 0.7410]`	`'#0072BD'`
`[0.8500 0.3250 0.0980]`	`'#D95319'`
`[0.9290 0.6940 0.1250]`	`'#EDB120'`
`[0.4940 0.1840 0.5560]`	`'#7E2F8E'`
`[0.4660 0.6740 0.1880]`	`'#77AC30'`
`[0.3010 0.7450 0.9330]`	`'#4DBEEE'`
`[0.6350 0.0780 0.1840]`	`'#A2142F'`

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`Dependent`	`true`
`GetObservable`	`true`
`SetObservable`	`true`

Интерактивность

`Visible` - Состояние видимости
`'on'` (по умолчанию) | логическое значение включения/выключения

Состояние видимости, заданное как 'on' или 'off', или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства как логическое значение. Значение сохранено в виде логического значения on/off типа matlab.lang.OnOffSwitchState.

'on' - Отобразите объект.
'off' - Скрыть объект, не удаляя его. Вы по-прежнему можете получить доступ к свойствам невидимого компонента пользовательского интерфейса.

Чтобы ускорить запуск приложения, установите Visible свойство к 'off' для всех компонентов, которые не должны появляться при запуске.

Изменение размера невидимого контейнера запускает SizeChangedFcn коллбэк, когда он становится видимым.

Изменение Visible свойство контейнера не изменяет значения Visible свойства дочерних компонентов. Это верно, хотя скрытие контейнера приводит к скрытию дочерних компонентов.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`Dependent`	`true`
`GetObservable`	`true`
`SetObservable`	`true`

`ContextMenu` - Контекстное меню
пустые `GraphicsPlaceholder` массив (по умолчанию) | `ContextMenu` объект

Контекстное меню, заданное как ContextMenu объект, созданный с использованием uicontextmenu функция. Используйте это свойство для отображения контекстного меню при щелчке правой кнопкой мыши по компоненту.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`NonCopyable`	`true`
`Transient`	`true`
`GetObservable`	`true`
`SetObservable`	`true`

Положение

`Position` - Размер и расположение компонента пользовательского интерфейса, без учета полей
`[left bottom width height]`

Размер и расположение компонента пользовательского интерфейса, исключая поля для украшений, таких как подписи по осям и отметки деления. Задайте это свойство как вектор формы [left bottom width height].

Примечание

Установка этого свойства не влияет, когда родительским элементом компонента пользовательского интерфейса является GridLayout.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`Dependent`	`true`

`Units` - Единицы измерения
`'pixels'` (по умолчанию)

Единицы измерения, заданные как 'pixels'.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`Dependent`	`true`
`GetObservable`	`true`
`SetObservable`	`true`

`Layout` - опции размещения
пустые `LayoutOptions` массив (по умолчанию) | `GridLayoutOptions` объект

Опции размещения, заданные как GridLayoutOptions объект. Это свойство задает опции для компонентов, являющихся дочерними элементами контейнеров размещения сетки. Если компонент не является дочерним элементом контейнера сетки размещения (для примера он является дочерним элементом рисунка или панели), то это свойство пустое и не имеет эффекта. Однако, если компонент является дочерним элементом контейнера размещения сетки, можно поместить компонент в нужную строку и столбец сетки путем установки Row и Column свойства на GridLayoutOptions объект.

Для примера этот код помещает компонент изображения в третью строку и второй столбец его родительской сетки.

g = uigridlayout([4 3]);
im = uiimage(g);
im.ImageSource = 'peppers.png';
im.ScaleMethod = 'fill';
im.Layout.Row = 3;
im.Layout.Column = 2;

Чтобы изображение охватывало несколько строк или столбцов, задайте Row или Column свойство как двухэлементный вектор. Для примера это изображение охватывает столбцы 2 через 3.

im.Layout.Column = [2 3];

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`

Контроль выполнения обратного вызова

`Interruptible` - Прерывание коллбэка
`'on'` (по умолчанию) | логическое значение включения/выключения

Прерывание коллбэка, заданное как 'on' или 'off', или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства как логическое значение. Значение сохранено в виде логического значения on/off типа matlab.lang.OnOffSwitchState.

Это свойство определяет, можно ли прерывать выполняемый коллбэк. Существует два состояния коллбэка:

Обратный коллбэк running - это актуальный на данный момент коллбэк.
Обратный коллбэк interrupting - это коллбэк, который пытается прервать текущий коллбэк.

Всякий раз, когда MATLAB вызывает коллбэк, этот коллбэк пытается прервать текущий коллбэк (если он существует). The Interruptible свойство объекта, имеющего текущий коллбэк, определяет, разрешено ли прерывание.

Значение 'on' позволяет другим коллбэкам прерывать коллбэки объекта. Прерывание происходит в следующей точке, где MATLAB обрабатывает очередь, например, когда есть drawnow, figure, uifigure, getframe, waitfor, или pause команда.
- Если текущий коллбэк содержит одну из этих команд, MATLAB останавливает выполнение коллбэка в этой точке и выполняет прерывание обратного вызова MATLAB возобновляет выполнение текущего коллбэка после завершения прерывания обратного вызова.
- Если текущий коллбэк не содержит одну из этих команд, MATLAB завершает выполнение коллбэка без прерывания.
Значение 'off' блокирует все попытки прерывания. The BusyAction свойство объекта, имеющего прерывание обратного вызова, определяет, отменяется ли прерывание обратного вызова или помещается в очередь.

Примечание

Прерывание и выполнение коллбэка происходят по-разному в таких ситуациях:

Если прерывание обратного вызова является DeleteFcn, CloseRequestFcn или SizeChangedFcn коллбэк, тогда прерывание происходит независимо от Interruptible значение свойства.
Если текущий коллбэк выполняющегося в данного момента, waitfor function, тогда прерывание происходит независимо от Interruptible значение свойства.
Timer объекты выполняются в соответствии с расписанием независимо от Interruptible значение свойства.

Когда происходит прерывание, MATLAB не сохраняет состояние свойств или отображения. Для примера, объект, возвращенный gca или gcf команда может измениться при выполнении другого коллбэка.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`GetObservable`	`true`
`SetObservable`	`true`

`BusyAction` - постановка в очередь коллбэков
`'queue'` (по умолчанию) | `'cancel'`

Постановка в очередь коллбэков, заданная как 'queue' или 'cancel'. The BusyAction свойство определяет, как MATLAB обрабатывает выполнение прерываний обратного вызова. Существует два состояния коллбэка:

Обратный коллбэк running - это актуальный на данный момент коллбэк.
Обратный коллбэк interrupting - это коллбэк, который пытается прервать текущий коллбэк.

Всякий раз, когда MATLAB вызывает коллбэк, этот коллбэк пытается прервать текущий коллбэк. The Interruptible свойство объекта, имеющего текущий коллбэк, определяет, разрешено ли прерывание. Если прерывание не разрешено, то BusyAction свойство объекта, имеющего прерывание обратного вызова, определяет, будет ли оно сброшено или помещено в очередь. Это возможные значения BusyAction свойство:

'queue' - помещает прерывание обратного вызова в очередь вызовов, подлежащих обработке после концов обратного коллбэка.
'cancel' - Не выполняет прерывание обратного вызова.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`GetObservable`	`true`
`SetObservable`	`true`

`BeingDeleted` - Статус удаления
логическое значение включения/выключения

Статус удаления, возвращенный как логическое значение включения/выключения типа matlab.lang.OnOffSwitchState.

MATLAB устанавливает BeingDeleted свойство к 'on' когда DeleteFcn коллбэк начинает выполняться. The BeingDeleted свойство остается установленным на 'on' пока объект компонента не перестанет существовать.

Проверьте значение BeingDeleted свойство, чтобы убедиться, что объект не будет удален до запроса или изменения.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`protected`
`GetObservable`	`true`
`SetObservable`	`true`

Родитель/ребенок

`Parent` - Родительский контейнер
`Figure` объект (по умолчанию) | `Panel` | объекта `Tab` | объекта `GridLayout` объект

Родительский контейнер компонента, заданный как Figure, Panel, Tab, или GridLayout объект.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`Transient`	`true`
`Dependent`	`true`
`NonCopyable`	`true`
`GetObservable`	`true`
`SetObservable`	`true`

`Children` - дочерние элементы компонента пользовательского интерфейса
пустые `GraphicsPlaceholder` массив

Дочерние компоненты UI, возвращенные как пустые GraphicsPlaceholder массив. У пользовательских компонентов пользовательского интерфейса нет дочерних элементов. Установка этого свойства не имеет никакого эффекта.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`Transient`	`true`
`Dependent`	`true`
`NonCopyable`	`true`

`HandleVisibility` - Видимость указателя на объект
`'on'` (по умолчанию) | `'callback'` | `'off'`

Видимость указателя на объект, заданная как 'on', 'callback', или 'off'.

Это свойство контролирует видимость объекта в его родительский список дочерних элементов. Когда объект не отображается в родительский список дочерних элементов, он не возвращается с помощью функций, которые получают объекты, просматривая иерархию объектов или запрашивая свойства. Эти функции включают get, findobj, clf, и close. Объекты действительны, даже если они не видны. Если вы можете получить доступ к объекту, можно задать и получить его свойства, и передать его в любую функцию, которая работает с объектами.

Значение HandleVisibility	Описание
`'on'`	Объект всегда отображается.
`'callback'`	Объект виден из обратных коллбэков или функций, вызываемых коллбэками, но не из функций, инициируемых из командной строки. Эта опция блокирует доступ к объекту в командной строке, но позволяет функциям обратного вызова обращаться к нему.
`'off'`	Объект невидим в любое время. Эта опция используется для предотвращения непреднамеренных изменений пользовательского интерфейса другой функцией. Установите `HandleVisibility` на `'off'` временно скрыть объект во время выполнения этой функции.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`Dependent`	`true`
`GetObservable`	`true`
`SetObservable`	`true`

Идентификаторы

`Type` - Тип объекта компонента пользовательского интерфейса
вектор символов

Тип объекта компонента пользовательского интерфейса, возвращенный как вектор символов, содержащий имя компонента.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`protected`
`NonCopyable`	`true`
`Transient`	`true`

`Tag` - Идентификатор объекта
`''` (по умолчанию) | символьный вектор | строковый скаляр

Идентификатор объекта, заданный как вектор символов или строковый скаляр. Можно задать уникальное Tag значение, которое служит идентификатором для объекта. Когда вам нужен доступ к объекту в другом месте вашего кода, вы можете использовать findobj функция для поиска объекта на основе Tag значение.

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`Dependent`	`true`
`GetObservable`	`true`
`SetObservable`	`true`

`UserData` - Пользовательские данные
`[]` (по умолчанию) | массив

Пользовательские данные, заданные как любой массив MATLAB. Для примера можно задать скаляр, вектор, матрицу, массив ячеек, символьный массив, таблицу или структуру. Используйте это свойство для хранения произвольных данных на объекте.

Если вы работаете в App Designer, создайте общие или частную собственность в приложении, чтобы делиться данными вместо использования UserData свойство. Для получения дополнительной информации см. раздел «Обмен данными в приложениях App Designer».

Атрибуты:

`GetAccess`	`public`
`SetAccess`	`public`
`Transient`	`true`
`GetObservable`	`true`
`SetObservable`	`true`

Методы

расширить все

Защищенные методы

Абстрактные методы

`setup`	Настройка образца подкласса контейнера компонентов
`update`	Обновите образец подкласса контейнера компонента после установки свойств

Примеры

свернуть все

Вход IP-адреса

Открыть скрипт

Определите класс, называемый IPAddressComponent который создает собственный компонент для ввода четырех значений для формирования IP-адреса.

Чтобы определить класс, создайте файл с именем IPAddressComponent.m который содержит следующее определение класса с этими функциями:

A Value общественная собственность, которое хранит IP-адрес.
NumericField и GridLayout частная собственность, которые помещают четыре числовых поля редактирования в горизонтальную строку.
A setup метод, который инициализирует NumericField и GridLayout.
Система координат update метод, который обновляет NumericField значения при изменении IP-адреса.
A handleNewValue метод, который устанавливает Value свойство, основанное на значениях 4 числовых полей редактирования.

classdef IPAddressComponent < matlab.ui.componentcontainer.ComponentContainer
    % IPAddressComponent a set of 4 edit fields for IP Address input
    properties
        Value (1,4) {mustBeNonnegative, mustBeInteger, mustBeLessThanOrEqual(Value, 255)} = [192 168 1 2];
    end

    events (HasCallbackProperty, NotifyAccess = protected)
        ValueChanged % ValueChangedFcn callback property will be generated
    end


    properties (Access = private, Transient, NonCopyable)
        NumericField (1,4) matlab.ui.control.NumericEditField
        GridLayout matlab.ui.container.GridLayout
    end

    methods (Access=protected)
        function setup(obj)
            % Set the initial position of this component
            obj.Position = [100 100 150 22];

            % Layout
            obj.GridLayout = uigridlayout(obj,[1,5], ...
                'RowHeight',{22},'ColumnWidth',{30,30,30,30,22},...
                'Padding',0,'ColumnSpacing',2);

            % Building blocks
            for k = 1:4
                obj.NumericField(k) = uieditfield(obj.GridLayout, 'numeric',...
                    'Limits', [0 255], 'RoundFractionalValues', true, ...
                    'FontName', 'Courier New', 'FontWeight', 'bold', ...
                    'ValueChangedFcn',@(o,e) obj.handleNewValue());
            end

        end

        function update(obj)
            % Update view
            for k = 1:4
                obj.NumericField(k).Value = obj.Value(k);
            end
        end
    end

    methods (Access=private)
        function handleNewValue(obj)
            obj.Value = [obj.NumericField.Value];

            % Execute the event listeners and the ValueChangedFcn callback property
            notify(obj,'ValueChanged');
        end
    end
end

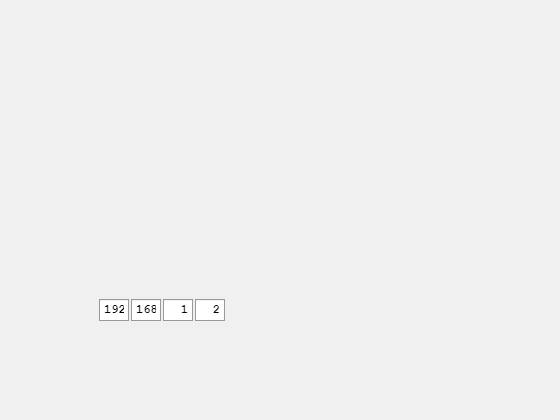

Затем создайте компонент путем вызова IPAddressComponent метод конструктора, который предоставляется ComponentContainer Класс и возврат объект как h. Задайте функцию, которая отображает новый IP-адрес в Командном окне при изменении значения компонента.

 h = IPAddressComponent;
 h.ValueChangedFcn = @(o,e) disp(['Value changed to: ', num2str(h.Value)]);

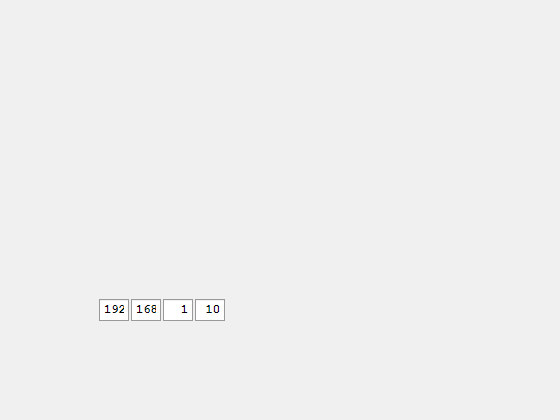

Введите IP-адрес 192.168.1.10 в поля редактирования. MATLAB отображает обновленный IP-адрес в Командном окне.

Подробнее о

расширить все

Включение пользовательских коллбэков для компонента пользовательского интерфейса

При определении вашего класса вы, опционально, можете добавить блок для событий, которые запускает компонент пользовательского интерфейса.

Чтобы создать такой блок событий, дайте вашему классу events блок со HasCallbackProperty атрибут. Когда вы делаете это, MATLAB создает общественную собственность для каждого события в блоке. Общественная собственность сохраняет обратный коллбэк, предоставленный пользователем, для выполнения при возникновении события. Имя общественной собственности - это имя события, к которому добавлены буквы Fcn. Для примера компонент UI может определять публичное событие ValueChanged и сгенерировать соответствующую общественную собственность ValueChangedFcn. Используйте notify метод для запуска события и выполнения коллбэка в свойстве.

Например, вот блок событий для компонента пользовательского интерфейса, который позволяет пользователю выбрать значение цвета.

events (HasCallbackProperty, NotifyAccess = protected)
   ValueChanged
end

Вызовите notify метод для запуска ValueChanged событие и выполните коллбэк в ValueChangedFcn свойство при выборе пользователем значения цвета.

function getColorFromUser(obj)
c = uisetcolor(obj.Value);
if (isscalar(c) && (c == 0))
return;
end
% Update the Value property
oldValue = obj.Value;
obj.Value = c;
% Execute User callbacks and listeners
notify(obj,'ValueChanged');
end

Когда пользователь создает образец компонента пользовательского интерфейса, он может задать коллбэк, который должен выполняться, когда значение цвета изменяется с помощью сгенерированной общественной собственности.

f = uifigure;
c = ColorSelector(f,'ValueChangedFcn',@(o,e)disp('Changed'))

Дополнительные сведения об указании коллбэков на свойства см. в разделе Запись коллбэков для приложений, созданных программно.

См. также

matlab.graphics.chartcontainer.ChartContainer | setup | update

Темы

Обзор разработки пользовательских компонентов пользовательского интерфейса

Введенный в R2020b

Документация

matlab.ui.componentcontainer.ComponentContainer class

Описание

Атрибуты класса

Свойства

BackgroundColor - Цвет фона [.94 .94 .94] (по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...

Атрибуты:

Visible - Состояние видимости 'on' (по умолчанию) | логическое значение включения/выключения

Атрибуты:

ContextMenu - Контекстное меню пустые GraphicsPlaceholder массив (по умолчанию) | ContextMenu объект

Атрибуты:

Position - Размер и расположение компонента пользовательского интерфейса, без учета полей [left bottom width height]

Атрибуты:

Units - Единицы измерения 'pixels' (по умолчанию)

Атрибуты:

Layout - опции размещения пустые LayoutOptions массив (по умолчанию) | GridLayoutOptions объект

Атрибуты:

Interruptible - Прерывание коллбэка 'on' (по умолчанию) | логическое значение включения/выключения

Атрибуты:

BusyAction - постановка в очередь коллбэков 'queue' (по умолчанию) | 'cancel'

Атрибуты:

BeingDeleted - Статус удаления логическое значение включения/выключения

Атрибуты:

Parent - Родительский контейнер Figure объект (по умолчанию) | Panel | объекта Tab | объекта GridLayout объект

Атрибуты:

Children - дочерние элементы компонента пользовательского интерфейса пустые GraphicsPlaceholder массив

Атрибуты:

HandleVisibility - Видимость указателя на объект 'on' (по умолчанию) | 'callback' | 'off'

Атрибуты:

Type - Тип объекта компонента пользовательского интерфейса вектор символов

Атрибуты:

Tag - Идентификатор объекта '' (по умолчанию) | символьный вектор | строковый скаляр

Атрибуты:

UserData - Пользовательские данные [] (по умолчанию) | массив

Атрибуты:

Методы

Защищенные методы

Примеры

Вход IP-адреса

Подробнее о

Включение пользовательских коллбэков для компонента пользовательского интерфейса

См. также

Темы

Документация MATLAB

Поддержка

`BackgroundColor` - Цвет фона
`[.94 .94 .94]` (по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`Visible` - Состояние видимости
`'on'` (по умолчанию) | логическое значение включения/выключения

`ContextMenu` - Контекстное меню
пустые `GraphicsPlaceholder` массив (по умолчанию) | `ContextMenu` объект

`Position` - Размер и расположение компонента пользовательского интерфейса, без учета полей
`[left bottom width height]`

`Units` - Единицы измерения
`'pixels'` (по умолчанию)

`Layout` - опции размещения
пустые `LayoutOptions` массив (по умолчанию) | `GridLayoutOptions` объект

`Interruptible` - Прерывание коллбэка
`'on'` (по умолчанию) | логическое значение включения/выключения

`BusyAction` - постановка в очередь коллбэков
`'queue'` (по умолчанию) | `'cancel'`

`BeingDeleted` - Статус удаления
логическое значение включения/выключения

`Parent` - Родительский контейнер
`Figure` объект (по умолчанию) | `Panel` | объекта `Tab` | объекта `GridLayout` объект

`Children` - дочерние элементы компонента пользовательского интерфейса
пустые `GraphicsPlaceholder` массив

`HandleVisibility` - Видимость указателя на объект
`'on'` (по умолчанию) | `'callback'` | `'off'`

`Type` - Тип объекта компонента пользовательского интерфейса
вектор символов

`Tag` - Идентификатор объекта
`''` (по умолчанию) | символьный вектор | строковый скаляр

`UserData` - Пользовательские данные
`[]` (по умолчанию) | массив
