shading

Установите свойства затенения цвета

Синтаксис

shading flat
shading faceted
shading interp
shading(axes_handle,...)

Описание

The shading функция управляет цветом затенения графических объектов поверхности и закрашенной фигуры.

shading flat Каждая сетка линии сегмент и грань имеют постоянный цвет, определяемый значением цвета в конечной точке сегмента или углу грани, который имеет наименьший индекс или индексы.

shading faceted плоское затенение с наложенными черными сетчатыми линиями. Это режим затенения по умолчанию.

shading interp изменяет цвет в каждом сегменте линии и грани путем интерполяции индекса палитры или истинного значения цвета через линию или грань.

shading(axes_handle,...) применяет тип затенения к объектам в заданных axes_handle, вместо текущей системы координат. Используйте одинарные кавычки при использовании формы функции. Для примера:

shading(gca,'interp')

Примеры

свернуть все

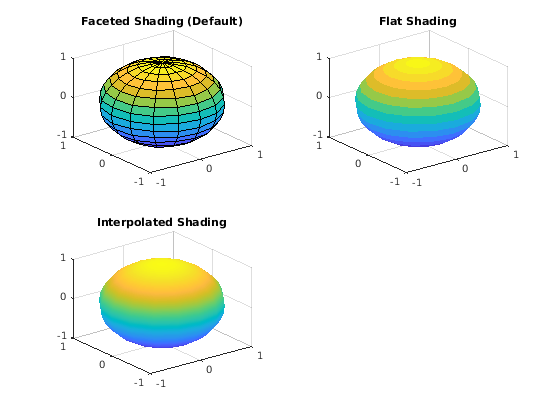

Начиная с R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функций. Вызовите tiledlayout функция для создания мозаичного графика размещения 2 на 2. Вызовите nexttile функция для создания осей. Затем отобразите три различные сферы, используя различные типы затенения.

tiledlayout(2,2)
nexttile
sphere(16)
title('Faceted Shading (Default)')

nexttile
sphere(16)
shading flat
title('Flat Shading')

nexttile
sphere(16)
shading interp
title('Interpolated Shading')

Figure contains 3 axes. Axes 1 with title Faceted Shading (Default) contains an object of type surface. Axes 2 with title Flat Shading contains an object of type surface. Axes 3 with title Interpolated Shading contains an object of type surface.

Алгоритмы

shading устанавливает EdgeColor и FaceColor свойства всех поверхностных и закрашенная фигура объектов в текущей системе координат. shading устанавливает соответствующие значения, в зависимости от того, объектам ли поверхность или закрашенная фигура представлять сетки или твердые поверхности.

См. также

| | | | | | | |

Представлено до R2006a
