trisurf
Треугольная объемная поверхностная диаграмма
Описание
trisurf( строит графики поверхности, заданные 3-D TO)triangulation или delaunayTriangulation объект.
trisurf(___, также задает цвет поверхности для любого из предыдущих синтаксисов.c)
trisurf(___, задает одно или несколько свойств объемной поверхностной диаграммы с помощью пар "имя-значение". Для примера, Name,Value)'FaceColor','y' устанавливает цвет грани желтый.
h = trisurf(___) возвращает a patch объект, используемый для создания объемной поверхностной диаграммы. Использование h для запроса и изменения свойств графика. Для получения дополнительной информации см. раздел Свойств закрашенной фигуры».
Примеры
3-D Объемные поверхностные диаграммы

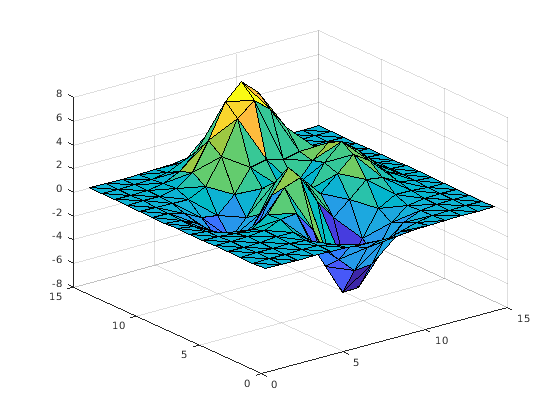

Создайте набор 3-D точек и вычислите триангуляцию Делоне с помощью delaunay функция. Постройте график поверхности, заданный триангуляцией.
[x,y] = meshgrid(1:15,1:15); z = peaks(15); T = delaunay(x,y); trisurf(T,x,y,z)
Также можно создать и построить график triangulation объект.
TO = triangulation(T,x(:),y(:),z(:)); trisurf(TO)
Входные параметры
T - Связь по треугольнику
матрица
Связность треугольника, заданная как матрица с 3 столбцами, где каждая строка содержит вершины точек, определяющие грань треугольника.
x - x -координаты
Вектор-столбец
x -координаты, заданные как вектор-столбец.
y - y -координаты
Вектор-столбец
y -координаты, заданные как вектор-столбец.
z - z -координаты
Вектор-столбец
z -координаты, заданные как вектор-столбец.
c - Цвет лица
матрица
Цвет грани, заданный как матрица индексов палитры того же размера, что и z. Для получения дополнительной информации см. раздел «Как данные объемная поверхностная диаграмма относятся к палитре». Для дополнительного контроля окрашивания поверхности используйте 'EdgeColor' и 'FaceColor' Пары "имя-значение".
TO - Объект триангуляции
triangulation | delaunayTriangulation
Объект триангуляции, заданный как triangulation или delaunayTriangulation объект.
Аргументы в виде пар имя-значение
Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.
trisurf(TO,'FaceColor','r')Перечисленные здесь свойства являются только подмножеством. Полный список см. в разделе Свойств закрашенной фигуры».
'FaceColor' - Цвет лица
[0.85 0.85 0.85] (по умолчанию) | название цвета | триплет RGB | 'none'
Цвет грани, заданный как разделенная разделенными запятой парами, состоящая из 'FaceColor' и название цвета, триплет RGB или 'none'.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; для примера, [0.4 0.6 0.7]. В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.
| Длинное имя | Краткое имя | Триплет RGB |
|---|---|---|
'yellow' | 'y' | [1 1 0] |
'magenta' | 'm' | [1 0 1] |
'cyan' | 'c' | [0 1 1] |
'red' | 'r' | [1 0 0] |
'green' | 'g' | [0 1 0] |
'blue' | 'b' | [0 0 1] |
'white' | 'w' | [1 1 1] |
'black' | 'k' | [0 0 0] |
'FaceAlpha' - Прозрачность лица
1 (по умолчанию) | скаляром в области значений [0,1]
Прозрачность лица, заданная как разделенная разделенными запятой парами, состоящая из 'FaceAlpha' и скаляр в области значений [0,1]. Значение 1 непрозрачно, а 0 полностью прозрачно. Значения от 0 до 1 являются полупрозрачными.
'EdgeColor' - Цвет ребра
[0 0 0]
(по умолчанию) | название цвета | триплет RGB | 'none'
Цвет ребра, заданный как разделенная разделенными запятой парами, состоящая из 'EdgeColor' и название цвета, триплет RGB или 'none'. Цвет по умолчанию [0 0 0] соответствует чёрным контурам.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; для примера, [0.4 0.6 0.7]. В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.
| Длинное имя | Краткое имя | Триплет RGB |
|---|---|---|
'yellow' | 'y' | [1 1 0] |
'magenta' | 'm' | [1 0 1] |
'cyan' | 'c' | [0 1 1] |
'red' | 'r' | [1 0 0] |
'green' | 'g' | [0 1 0] |
'blue' | 'b' | [0 0 1] |
'white' | 'w' | [1 1 1] |
'black' | 'k' | [0 0 0] |
'LineWidth' - Ширина линии
0.5 (по умолчанию) | положительное числовое значение
Ширина линии, заданная как разделенная разделенными запятой парами, состоящая из 'LineWidth' и положительное числовое значение в точках.
Стиль линии, заданный как одно из опций, перечисленных в этой таблице.
| Стиль линии | Описание | Результирующая линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Штриховая линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Нет линии | Нет линии |
Расширенные возможности
См. также
delaunay | delaunayTriangulation | patch | surf | tetramesh | triangulation | trimesh | triplot
