Vector Control Reference

Вычислите d и q оси компонентов базового вектора

Библиотека:
Motor Control Blockset/Controls/Control Reference

Описание

Блок Vector Control Reference вычисляет d оси и q -оси ссылки напряжения, тока или потока, которые вы предоставляете как вход в блок.

Блок принимает величину и положение опорного вектора в качестве входов. Блок выводит компоненты вектора ссылки вдоль прямой и квадратурной осей вращающейся dq системы координат.

Уравнения

Блок использует эти уравнения, чтобы вычислить выходные параметры d векторного компонента q оси и оси.

$d^{r e f} = m a g^{r e f} \times потому что θ_{e}$

$q^{r e f} = m a g^{r e f} \times sin θ_{e}$

где:

$d^{r e f}$ является d осью опорного вектора.
$q^{r e f}$ является q осью опорного вектора.
$m a g^{r e f}$ - величина вектора ссылки.
$θ_{e}$ - электрическое положение вектора ссылки.

Порты

Вход

расширить все

`mag^ref` - Величина опорного вектора
скаляр

Величина опорного вектора напряжения, тока или потока, которую вы предоставляете как вход в блок.

Типы данных: single | double | fixed point

`_θe` - Электрическое положение опорного вектора
скаляр

Электрическое положение ссылки напряжения, тока или потока, которое вы обеспечиваете как вход в блок.

Типы данных: single | double | fixed point

Выход

расширить все

`d^ref` - d -ось компонента базового вектора
скаляр

Ссылки напряжения, тока или вектора потока компонента вдоль прямой оси вращающегося dq системы координат.

Типы данных: single | double | fixed point

`q^ref` - q -ось компонента базового вектора
скаляр

Опорное напряжение, ток или компонент вектора потока вдоль квадратурной оси вращающейся dq системы координат.

Типы данных: single | double | fixed point

Параметры

расширить все

`Alpha (phase-a) axis alignment` - dq выравнивание опорной системы координат
`D-axis` (по умолчанию) | `Q-axis`

Выровняйте d - или q - ось вращающейся системы отсчета по α - оси стационарной системы координат.

`Theta units` - Модуль входного значения положения
`Per-unit` (по умолчанию) | `Radians` | `Degrees`

Модуль входного электрического положения ссылки напряжения, тока или потока.

`Number of data points for trigonometric lookup table` - Размер массива интерполяционной таблицы
`1024` (по умолчанию) | скаляром

Размер массива интерполяционной таблицы.

Примеры моделей

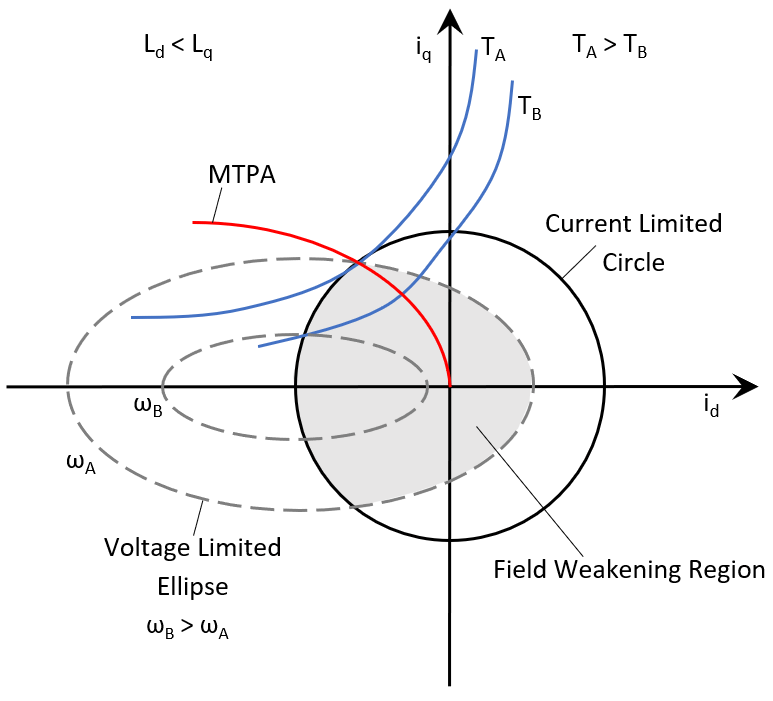

Field-Weakening Control (with MTPA) of PMSM

Управление ослаблением поля (с MTPA) PMSM

Реализует метод векторного управления (FOC), чтобы контролировать крутящий момент и скорость трехфазного синхронного двигателя с постоянными магнитами (PMSM). Алгоритм FOC требует обратной связи положения ротора, которая получается с помощью квадратурного датчика энкодера. Для получения дополнительной информации о ВОК смотрите Векторное управление (ВОК).
