dynamicCapsuleList3D
Список препятствий на основе динамических капсул
Описание
The dynamicCapsuleList3D объект управляет двумя списками объектов столкновения на основе капсул в трехмерном пространстве. Объекты столкновения разделяются на два списка, тела эго и препятствия. Для ego тел и препятствий в 2-D, смотрите dynamicCapsuleList объект.
Каждый объект столкновения в двух списках имеет три ключевых элемента:
ID -- Целое число, которое идентифицирует каждый объект, сохраненный в
EgoIDsсвойство для ego тел иObstacleIDsсвойство для препятствий.Состояния - Расположение и ориентация объекта как матрицы M-на-6, где каждая строка имеет форму
[x y z qW qX qY qZ], и M количество состояний вдоль пути объекта в мировой системе координат. Список состояний предполагает, что каждое состояние разделено фиксированным временным интервалом. xyz -положения указаны в метрах, а ориентация - четырехэлементный вектор кватерниона. Локальный источник по умолчанию расположен в центре левого полушария капсулы.Геометрия - Размер объекта на основе капсулы на основе заданных длины и радиуса. Радиус применяется к сферическим концам, а длина - к длине цилиндра. TTo сдвиньте геометрию капсулы и локальный источник относительно исходной точки по умолчанию, задайте преобразование 4 на 4 относительно локальной системы координат капсулы. Чтобы сохранить преобразование по умолчанию, задайте
eye(4).
Используйте функции объекта для динамического добавления, удаления и обновления геометрий и состояний различных объектов в окружение. Чтобы добавить тело ego, смотрите addEgo функция объекта. Чтобы добавить препятствие, смотрите addObstacle функция объекта.
После определения всех путей к объектам проверяйте пути к ego-телу и проверяйте на столкновения с препятствиями на каждом шаге, используя checkCollision функция объекта. Функция проверяет только, сталкивается ли тело эго с препятствием, игнорируя столкновения между только препятствиями или только телами эго.
Создание
Синтаксис
Описание
obstacleList = dynamicCapsuleList3D создает динамический список препятствий на основе капсул без эго-тел или препятствий. Чтобы начать создание списка препятствий, используйте addEgo или addObstacle функции объекта.
Свойства
Функции объекта
addEgo | Добавьте тела эго в 3D капсулы списка |
addObstacle | Добавьте препятствия к 3-D капсулы списка |
checkCollision | Проверяйте на столкновения между эго-телами и препятствиями |
egoGeometry | Геометрические свойства эго тел |
egoPose | Положения эго-тел |
obstacleGeometry | Геометрические свойства препятствий |
obstaclePose | Положения препятствий |
removeEgo | Удалите тела эго из списка капсул |
removeObstacle | Удаление препятствий из списка капсул |
show | Отображение эго-тел и препятствий в окружении |
updateEgoGeometry | Обновление геометрических свойств эго-тел |
updateEgoPose | Обновление состояний эго-тел |
updateObstacleGeometry | Обновление геометрических свойств препятствий |
updateObstaclePose | Обновление состояний препятствий |
Примеры
Создайте 3-D пути тела Ego и проверяйте на столкновения с 3-D препятствиями
Создайте путь к эго-телу и сохраните состояния препятствий, используя dynamicCapsuleList3D объект. Визуализируйте состояния всех объектов в окружении в различных временных метках. Проверьте путь тела ego путем проверки на столкновения с препятствиями в окружении.
Создайте dynamicCapsuleList3D объект. Извлеките максимальное количество шагов для использования в качестве количества меток времени для путей к объекту.
obsList = dynamicCapsuleList3D; numSteps = obsList.MaxNumSteps;
Добавить тело Ego

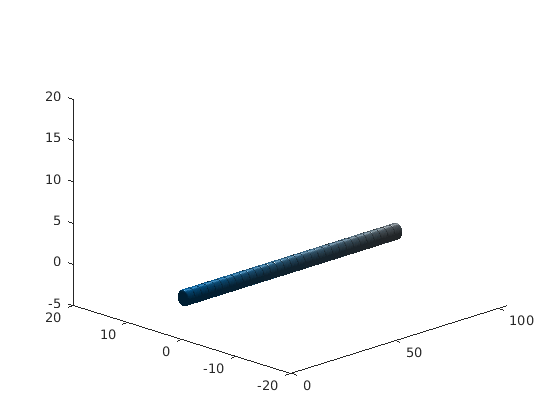

Задайте тело ego путем определения идентификатора, геометрии и состояния вместе в структуре. Геометрия капсулы имеет длину 3 м и радиус 1 м. Задайте состояние как линейный путь от x = 0 м до x = 100 м.
egoID1 = 1; geom = struct("Length",3,"Radius",1,"FixedTransform",eye(4)); states = linspace(0,1,obsList.MaxNumSteps)'.*[100 0 0]; states = [states ones(numSteps,2) zeros(numSteps,2)]; egoCapsule1 = struct('ID',egoID1,'States',states,'Geometry',geom); addEgo(obsList,egoCapsule1); show(obsList,"TimeStep",1:numSteps); ylim([-20 20]) zlim([-5 20]) view(-45,25) hold on
Добавление препятствий

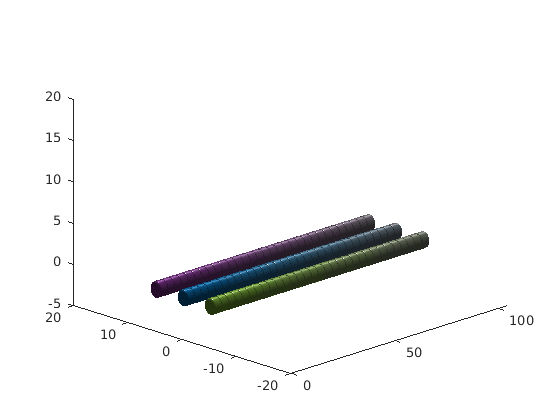

Задайте состояния для двух препятствий, которые отделены от тела эго на 5 м в противоположных направлениях по оси Y. Предположим, что препятствия имеют одинаковую геометрию geom как тело эго.
obsState1 = states + [0 5 0 0 0 0 0]; obsState2 = states + [0 -5 0 0 0 0 0]; obsCapsule1 = struct('ID',1,'States',obsState1,'Geometry',geom); obsCapsule2 = struct('ID',2,'States',obsState2,'Geometry',geom); addObstacle(obsList,obsCapsule1); addObstacle(obsList,obsCapsule2); cla show(obsList,"TimeStep",1:numSteps);
Обновляйте препятствия
Изменяйте местоположения препятствий и размерности с течением времени. Используйте ранее сгенерированную структуру, изменяйте поля и обновляйте препятствия с помощью updateObstacleGeometry и updateObstaclePose функции объекта. Уменьшите радиус первого препятствия до 0,5 м, и измените путь, чтобы переместить его в сторону тела эго.
obsCapsule1.Geometry.Radius = 0.5; obsCapsule1.States = ... [linspace(0,100,numSteps)' ... % x linspace(5,-4,numSteps)' ... % y zeros(numSteps,1) ... % z ones(numSteps,2) zeros(numSteps,2)]; % quaternion % quaternion updateObstacleGeometry(obsList,1,obsCapsule1); updateObstaclePose(obsList,1,obsCapsule1);
Проверка на наличие коллизий

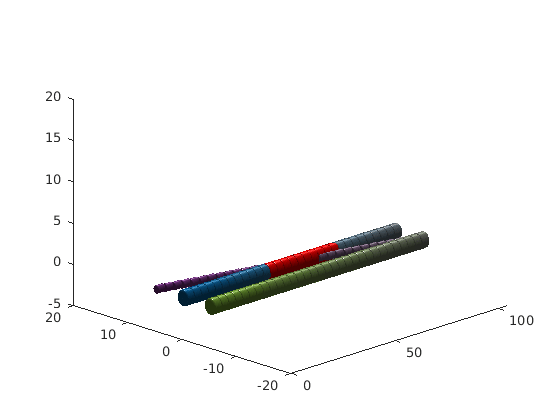

Визуализируйте новые пути. Показать, где происходят столкновения между эго-телом и препятствием, которые отображение подсвечивает красным цветом. Заметьте, что столкновения между препятствиями не проверяются.
cla show(obsList,"TimeStep",1:numSteps,"ShowCollisions",1);
Программно проверяйте на столкновения bu с помощью checkCollision функция объекта. Функция возвращает вектор логических значений, который указывает на состояние столкновения на каждом временном шаге. Вектор транспонируется в целях отображения.
collisions = checkCollision(obsList)'
collisions = 1x31 logical array
0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0
Чтобы проверить пути с большим количеством шагов, используйте any функция на векторе значений столкновения.
if any(collisions) disp("Collision detected.") end
Collision detected.
Обновление пути Ego

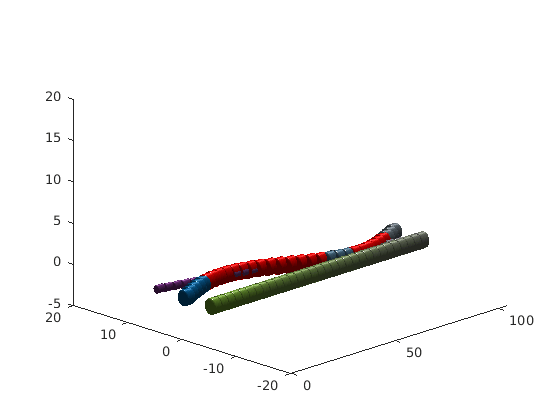

Задайте новый путь для тела ego. Снова визуализируйте пути, отображая столкновения.
egoCapsule1.States = ... [linspace(0,100,numSteps)' ... % x 3*sin(linspace(0,2*pi,numSteps))' ... % y zeros(numSteps,1)... % z ones(numSteps,2) zeros(numSteps,2)]; %quaternion % quaternion updateEgoPose(obsList,1,egoCapsule1); cla show(obsList,"TimeStep",1:numSteps,"ShowCollisions",1);
