Модель Гуманоида Уокера

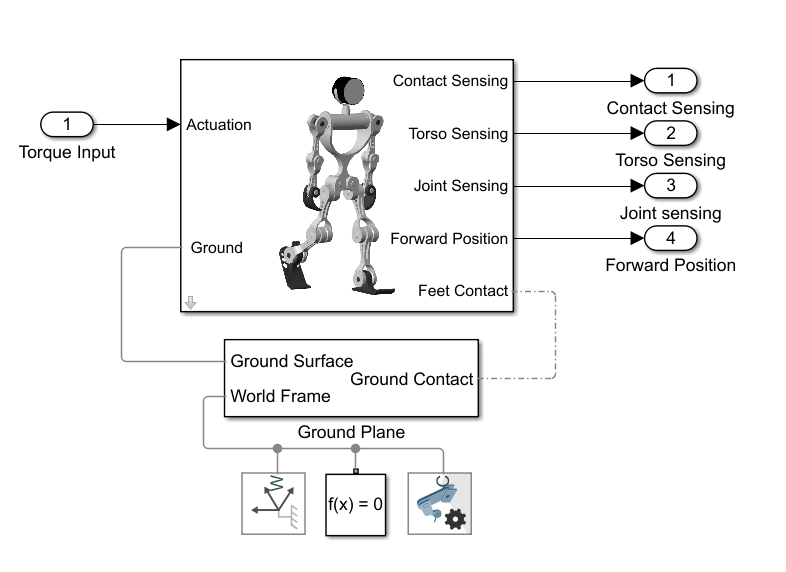

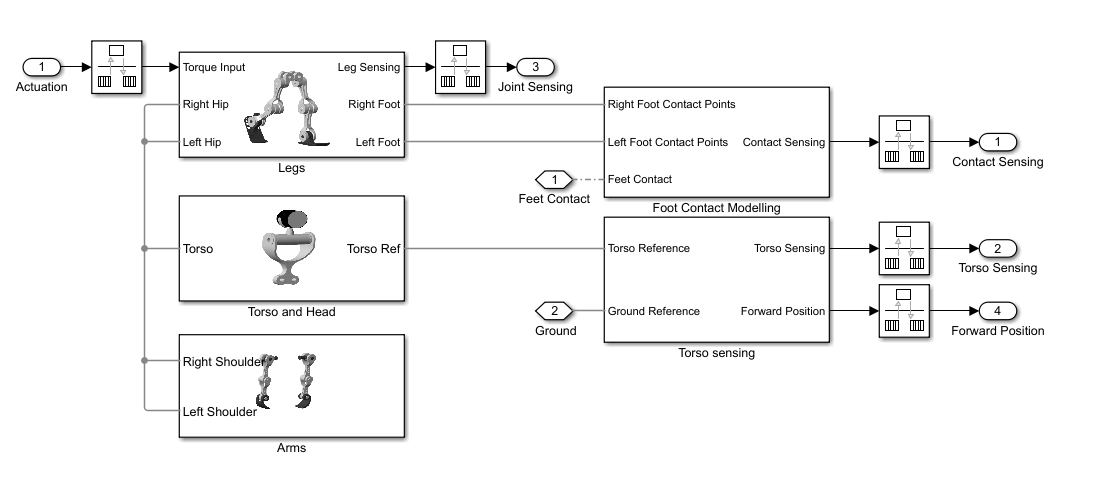

Этот пример основан на модели человекоподобного робота. Можно открыть модель, введя sm_import_humanoid_urdf в командной строке MATLAB ®. Каждая ножка робота имеет вращающие шарниры в переднем бедре, колене и лодыжке. Каждая рука имеет два пассивных шарнира вращения в лобном и сагиттальном плече. Во время симуляции модель определяет силы контакта, положение и ориентацию туловища, состояния соединений и прямое положение. Рисунок показывает модель Simscape Multibody на разных уровнях .

Контактное моделирование

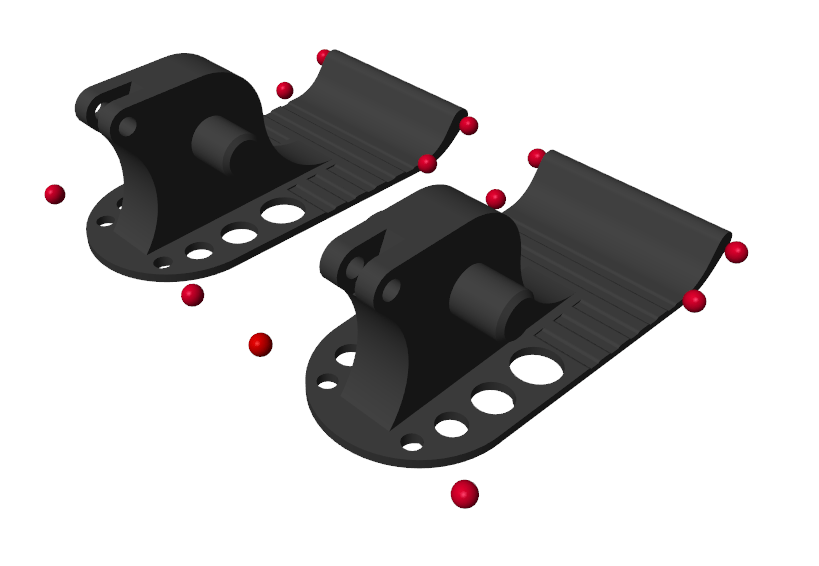

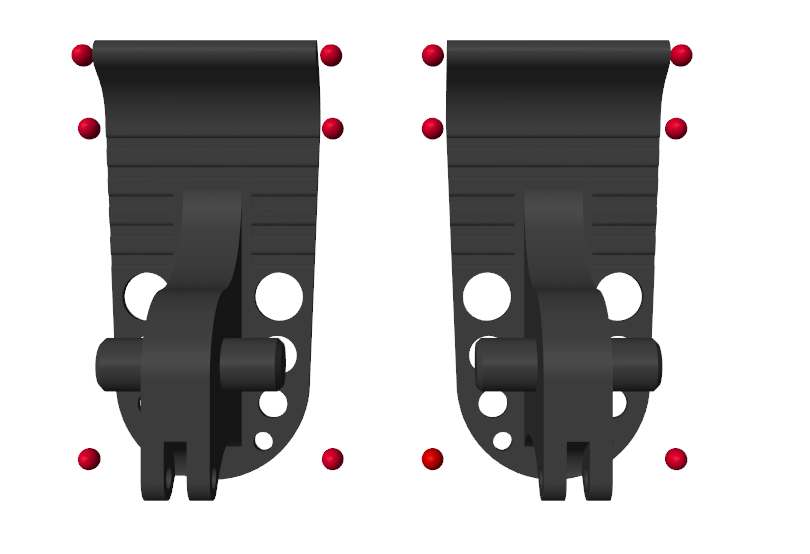

Модель использует блоки Spatial Силы контакта, чтобы симулировать контакт между ногами и землей. Чтобы упростить контакт и ускорить симуляцию, красные сферы используются, чтобы представлять днища роботизированных стоп. Для получения дополнительной информации смотрите Использование контактных прокси для моделирования контакта.

Контроллер соединений

Модель использует основанный на жесткости контроллер обратной связи, чтобы управлять каждым соединением [1]. Моделируйте соединения как системы первого порядка со связанной жесткостью (K) и демпфированием (B), которые можно задать, чтобы сделать поведение соединений критически демпфированным. Крутящий момент прикладывается, когда уставка ${\theta }_0$ отличается от текущего положения соединения $\theta$:

$$\mathit{T}=\mathit{B}\stackrel{•}{\theta }+\mathit{K}\left({\theta }_0-\theta \right)$$.

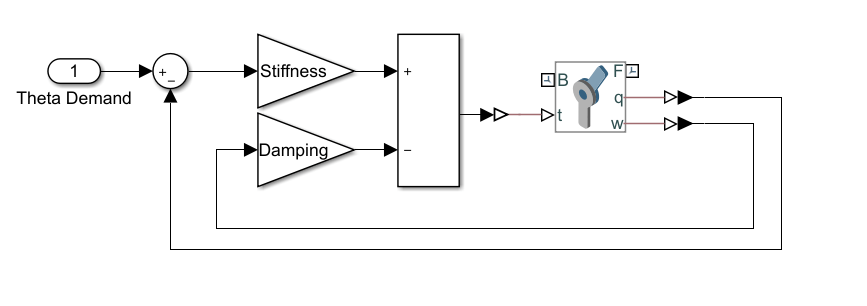

Можно варьировать уставку пружины ${\theta }_0$ для получения отклика обратной связи для перемещения шарнира. Рисунок показывает модель Simulink контроллера.

Обучение гуманоидного уокера

Цель этого примера состоит в том, чтобы обучить робота-гуманоида ходить, и для обучения робота можно использовать различные методы. Пример показывает генетический алгоритм и методы обучения с подкреплением.

Целевая функция ходьбы

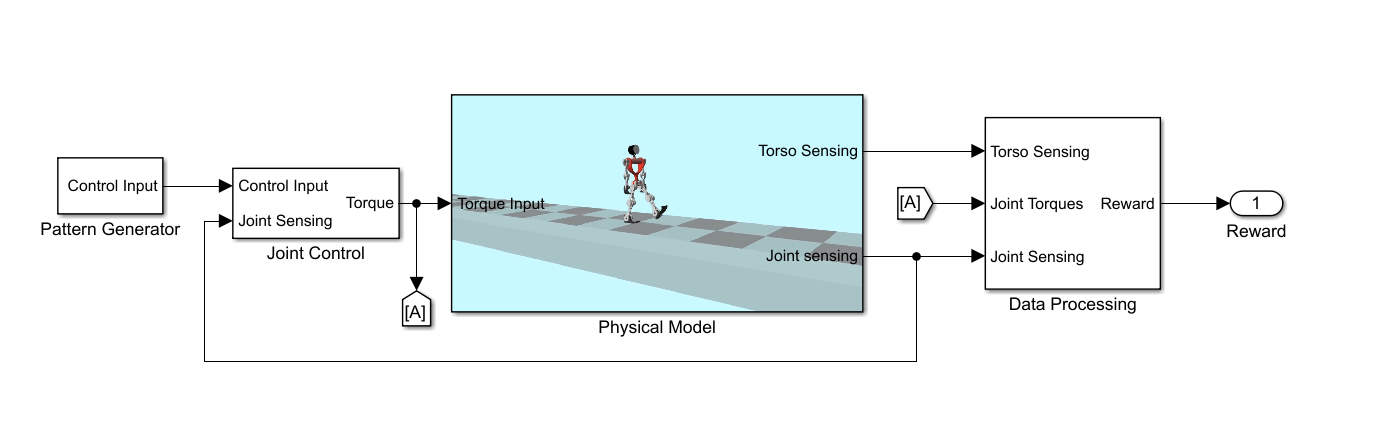

Этот пример использует целевую функцию для оценки различных стилей ходьбы. Модель дает вознаграждение (${\mathit{r}}_{\mathit{t}}$) в каждый временной интервал:

Здесь:

Кроме того, вознаграждается непопадание.

Следовательно, общее вознаграждение ($\mathit{R}$) для пешего суда является:

Здесь $\mathit{T}$ - время, в которое симуляция заканчивается. Веса вознаграждений можно изменить в sm_humanoid_walker_rl_parameters скрипт. Симуляция прекращается, когда достигается время симуляции или робот падает. Падение определяется как:

Train с генетическим алгоритмом

Для оптимизации ходьбы робота можно использовать генетический алгоритм. Генетический алгоритм решает задачи оптимизации на основе естественного процесса отбора, который имитирует биологическую эволюцию. Генетические алгоритмы особенно подходят для задач, когда целевая функция является прерывистой, недифференцируемой, стохастической или сильно нелинейной. Для получения дополнительной информации смотрите ga (Global Optimization Toolbox).

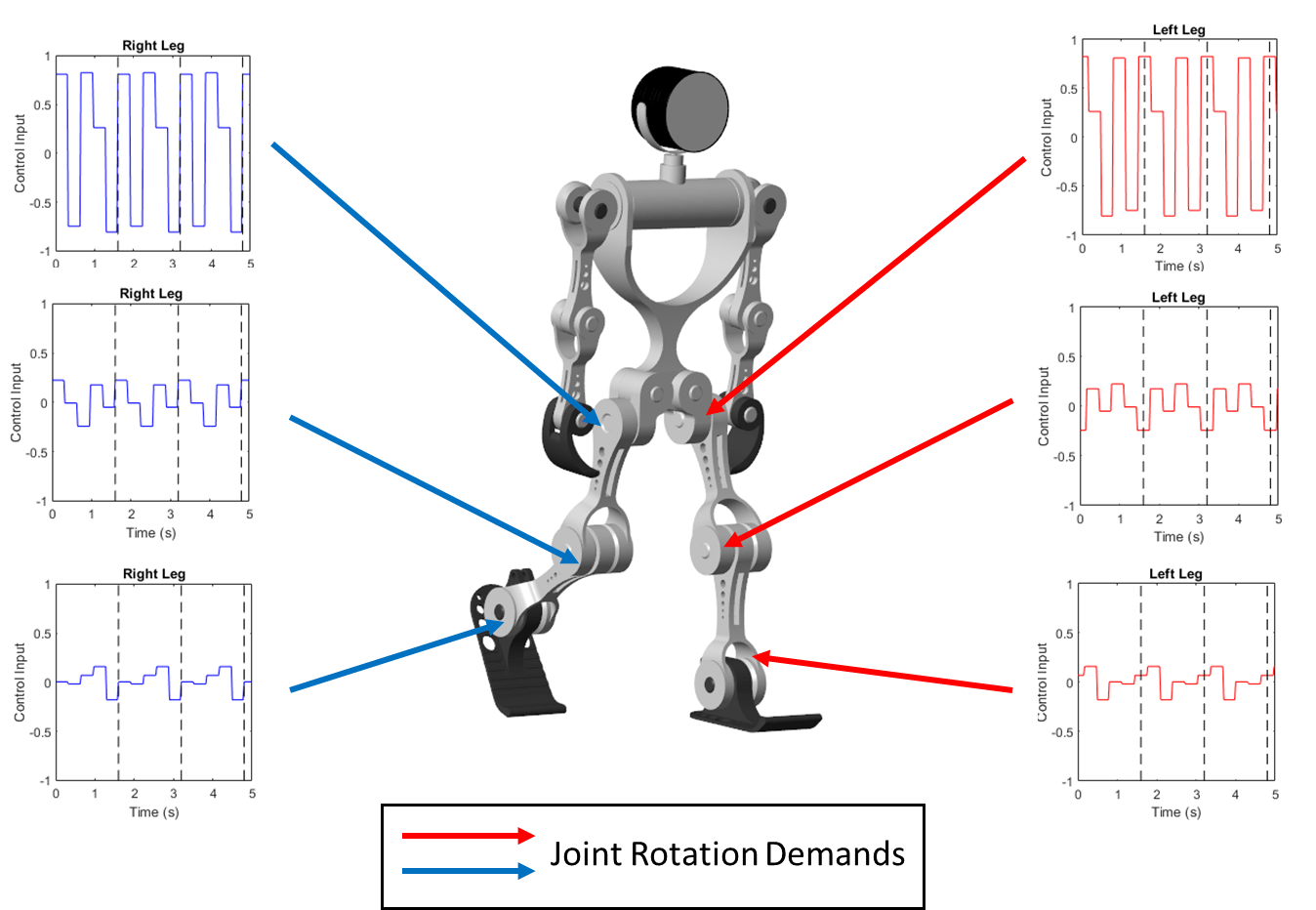

Модель устанавливает угловую потребность для каждого соединения в повторяющийся шаблон, который аналогичен центральным генераторам шаблона, наблюдаемым в природе [2]. Повторяющийся шаблон приводит к разомкнутому контроллеру. Периодичность сигналов - это период походки, который является временем, необходимым для выполнения одного полного шага. В течение каждого периода походки сигнал переключается между различными значениями угловой потребности. В идеале человекоподобный робот ходит симметрично, и шаблон управления для каждого соединения в правой ноге передается на соответствующее соединение в левой ноге с задержкой в половину периода походки. Генератор шаблона предназначен для определения оптимального шаблона управления для каждого соединения и максимизации целевой функции ходьбы.

Чтобы обучить робота генетическим алгоритмом, откройте sm_humanoid_walker_ga_train скрипт. По умолчанию в этом примере используется предварительно обученный человекоподобный ходок. Чтобы обучить гуманоидного ходунка, установите trainWalker на true.

Обучите с обучением с подкреплением

Также можно обучить робота с помощью агента глубокого детерминированного градиента политики ( DDPG) обучения с подкреплением. Агент DDPG является агентом обучения с подкреплением актёра-критика, который вычисляет оптимальную политику, которая максимизирует долгосрочное вознаграждение. Агенты DDPG могут использоваться в системах с непрерывными действиями и состояниями. Для получения дополнительной информации об агентах DDPG смотрите rlDDPGAgent (Reinforcement Learning Toolbox).

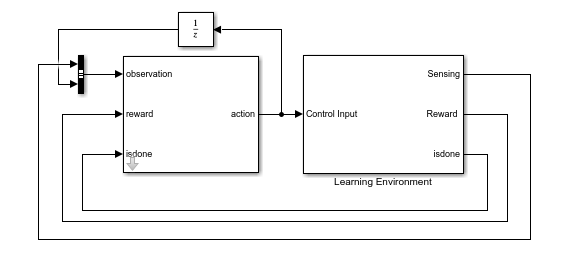

Чтобы обучить робота с обучением с подкреплением, откройте sm_humanoid_walker_rl_train скрипт. По умолчанию в этом примере используется предварительно обученный человекоподобный ходок. Чтобы обучить гуманоидного ходунка, установите trainWalker на true.
