rfdata.data

Сохраните результат анализа объекта схемы

Описание

Используйте data класс для хранения S-параметров, шумового рисунка в децибелах и частотно-зависимых выходных (OIP3) точек точки пересечения третьего порядка.

Существует три способа создать rfdata.data объект:

Можно создать его, задав его свойства из данных рабочей области с помощью rfdata.data конструктор.
Вы можете создать его из данных файла, используя read способ.
Вы можете выполнить анализ частотного диапазона объекта схемы, используя analyze метод, и программное обеспечение RF Toolbox™ сохраняет результаты в rfdata.data объект.

Создание

Синтаксис

h = rfdata.data

h = rfdata.data('Property1',value1,'Property2',value2,...)

Описание

пример

h = rfdata.dataвозвращает объект данных, все свойства которого имеют значения по умолчанию.

h = rfdata.data('Property1',value1,'Property2',value2,...) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Можно задать несколько пары "имя-значение". Заключайте каждое имя свойства в кавычку

Свойства

расширить все

`Freq` - Частотные данные для S-параметров
Вектор M-элемента

Частотные данные для S-параметров в S-Parameters свойство, заданное как вектор M-элемента в hertz. Значения должны быть положительными и соответствовать порядку S-параметров. По умолчанию это свойство пустое.

Типы данных: double

`GroupDelayData` - Данные групповой задержки
Вектор M-элемента

Групповые данные задержки, рассчитанные на каждой частоте, заданные как вектор M-элемента в секундах. По умолчанию это свойство пустое.

Типы данных: double

`IntpType` - Метод интерполяции, используемый в `rfdata.data`
`1-by-N` символьный массив | скалярная строка

Метод интерполяции, используемый в rfdata.data, заданный как 1-by-N Символьный массив из следующих значений:

Метод	Описание
`Linear` (по умолчанию)	Линейная интерполяция
`Spline`	Кубическая сплайн интерполяция
`Cubic`	Кусочно-кубическая эрмитовая интерполяция

Типы данных: char

`NF` - Шумовой рисунок
скаляр

Шумовой рисунок, заданная в виде скаляра в дБ. 'NF' - величина шума относительно температуры шума 290 степеней кельвина. Значение по умолчанию является нулем, указывающим на бесшумную систему.

Типы данных: function_handle

`OIP3` - Выход точки пересечения третьего порядка
скаляр

Выход точки пересечения третьего порядка, заданный как скаляр в ваттах. Это свойство представляет гипотетический уровень выходного сигнала, при котором тональные сигналы третьего порядка достигали бы того же уровня амплитуды, что и желаемые входные тональные сигналы. Значение по умолчанию Inf.

Типы данных: double

`S_Parameters` - данные S-параметра
`2-by-2-by-M` массив

Данные S-параметра, заданные как 2-by-2-by-M массив. M - количество частот, на которых заданы параметры сети. По умолчанию это свойство пустое.

Типы данных: double

`Z0` - Эталонное сопротивление
скаляр

Эталонное сопротивление, заданное как скаляр в омах. Значение по умолчанию 50 ом.

Типы данных: double

`ZL` - Импеданс нагрузки
скаляр

Импеданс нагрузки, заданный как скаляр в омах. Значение по умолчанию 50 ом.

Типы данных: double

`ZS` - Импеданс источника
скаляр

Входной импеданс, заданный как скаляр в омах. Значение по умолчанию 50 ом.

Типы данных: double

`Name` - Имя объекта
`1-by-N` символьный массив | строка

Имя объекта, заданное как 1-by-N символьный массив или строка. Это свойство доступно только для чтения.

Типы данных: char

Функции объекта

`analyze`	Анализ объекта RFCKT в частотном диапазоне
`calculate`	Вычислите указанные параметры для объектов rfct или объектов rfdata
`circle`	Рисование кругов на графике Смита
`extract`	Извлеките указанные сетевые параметры из объекта rfckt или объекта данных
`listformat`	Список допустимых форматов для заданного параметра объекта схемы
`listparam`	Список допустимых параметров для заданного объекта схемы
`loglog`	Постройте графики параметров заданного объекта схемы с помощью логарифмической шкалы
`plot`	Постройте графики параметров заданного объекта схемы на плоскости X-Y
`plotyy`	Постройте графики параметров схемы RF или данных RF на плоскости X-Y с осями Y с обеих левой и правой сторон
`getop`	Отображение условий работы
`polar`	Постройте график заданных параметров объекта по полярным координатам
`semilogx`	Постройте графики параметров объекта RF-схемы с помощью логарифмической шкалы для x оси
`semilogy`	Постройте графики параметров объекта RF-схемы с помощью логарифмической шкалы для y оси
`smith`	Постройте графики параметров объекта схемы на диаграмме Смита
`write`	Запись радиочастотных данных из схемы или объекта данных в файл
`getz0`	Получите характеристический импеданс объекта линии электропередачи
`read`	Чтение данных RF из файла в новую или существующую схему или объект данных
`restore`	Восстановите данные на исходных частотах
`getop`	Отображение условий работы
`groupdelay`	Групповая задержка объекта S-параметра или объекта радиочастотного фильтра или объекта схемы RF Toolbox

Примеры

свернуть все

Объект данных RF из файла данных .s2p

Открыть Live Script

file = 'default.s2p';
h = read(rfdata.data,file);  % Read file into data object.
figure
plot(h,'s21','db');   % Plot dB(S21) in XY plane.

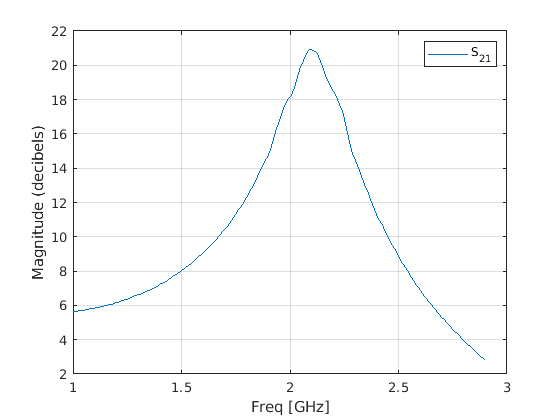

$Figure contains an axes. The axes contains an object of type line. This object represents S_{21}.$

См. также

rfdata.mixerspur | rfdata.network | rfdata.nf | rfdata.noise | rfdata.power

Темы

Операции с объектами радиочастотных данных

Введенный в R2009a
