Постройте график сигналов из командной строки
Можно построить график сигналов в приложении Signal Analyzer, вызвав приложение в командной строке.

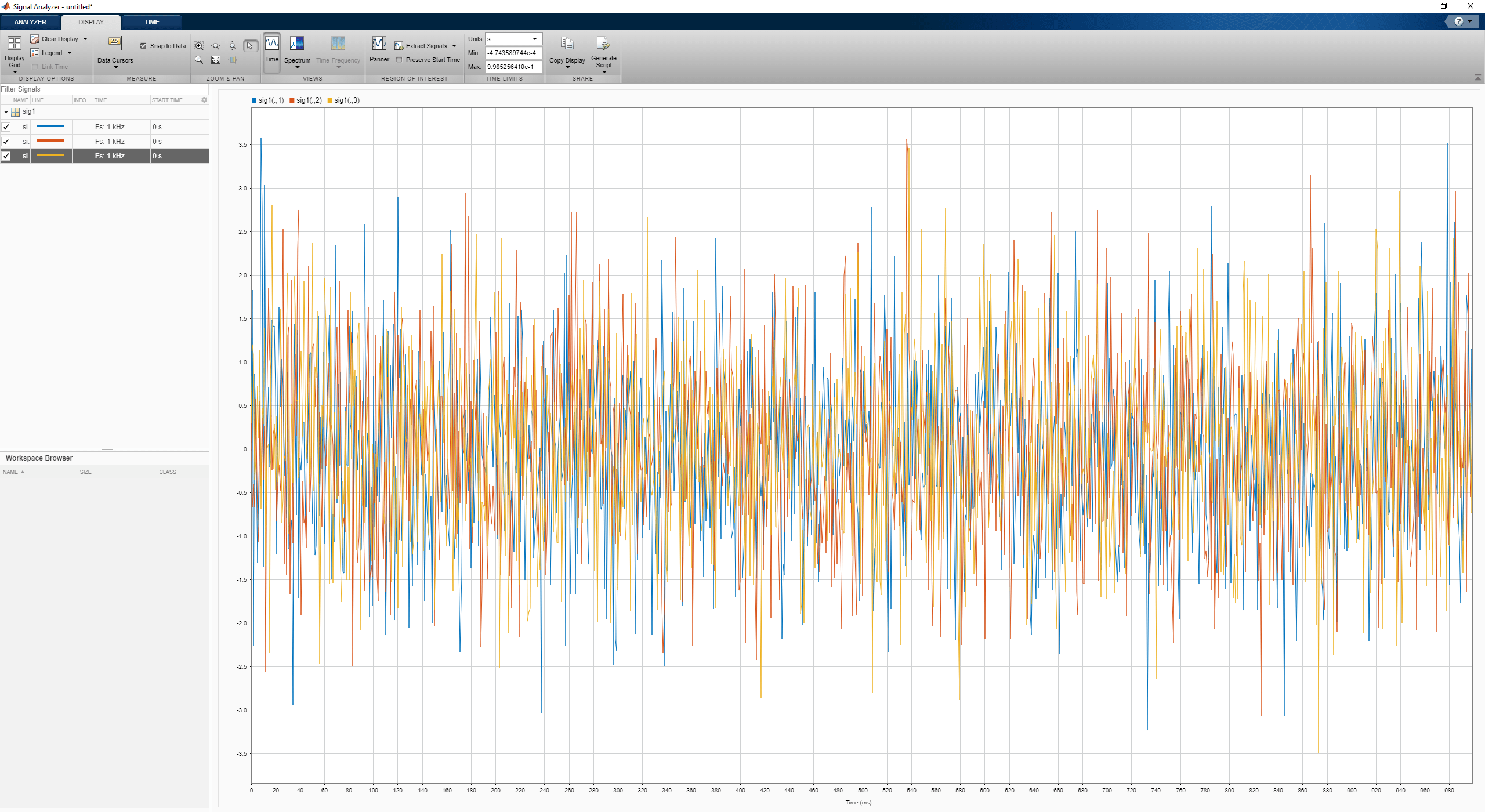

Создайте трехканальный случайный сигнал, дискретизированный в течение 1 секунды при 1 кГц. Постройте график сигнала в Signal Analyzer.
signalAnalyzer(randn(1000,3),'SampleRate',1e3)

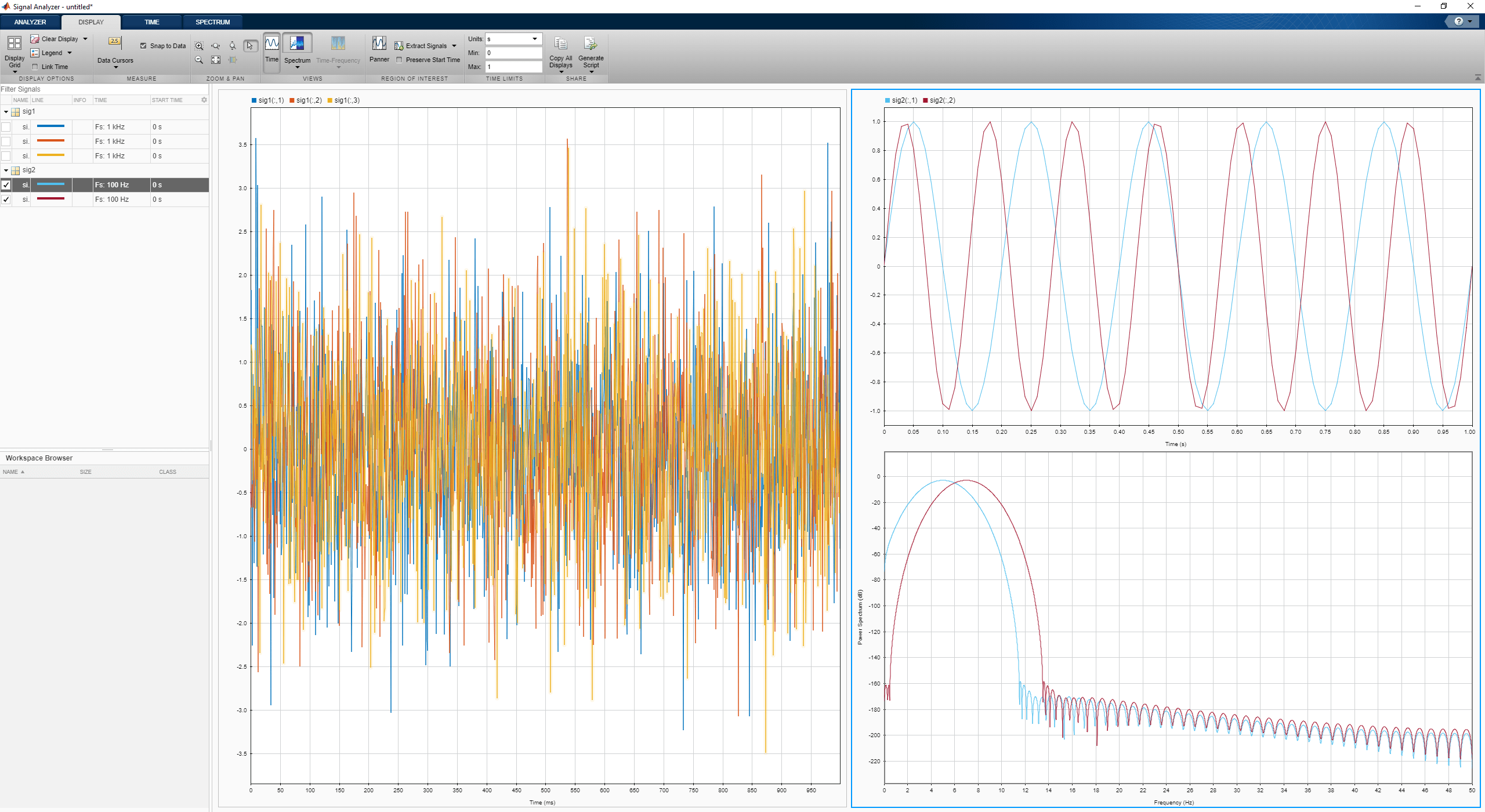

Для открытия пустого изображения используйте команду Отобразить сетку (Display Grid) на вкладке Отображение (Display). Выберите новое отображение и нажмите Спектр. Создайте двухканальный синусоидальный сигнал, дискретизированный в течение 1 секунды при 100 Гц. Синусоиды имеют частоты 5 Гц и 7 Гц. Постройте график сигнала на новом отображении.
signalAnalyzer(sin(2*pi*[5 7].*(0:100)'/100),'SampleRate',100)

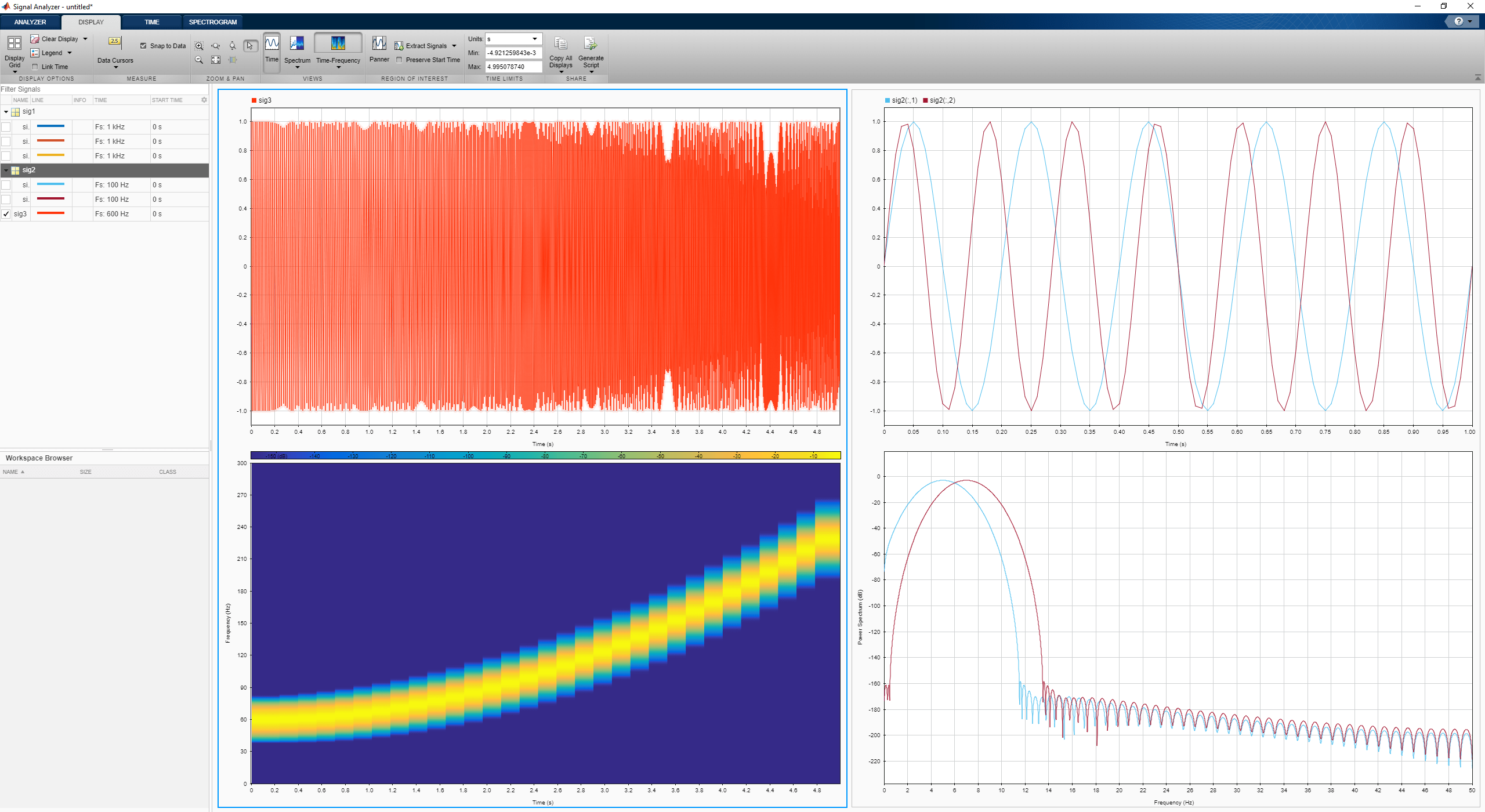

Выберите отображение с тремя случайными сигналами. Удалите случайные сигналы с отображения, сняв флажки рядом с их именами. Нажмите Time-Frequency. Создайте квадратичный щебет, выбранный в течение 5 секунд при 600 Гц. Щебет имеет начальную частоту 60 Гц, которая увеличивается до 240 Гц к концу измерения. Постройте щебет.
signalAnalyzer(chirp(0:1/600:5,60,5,240,'quadratic'),'SampleRate',600)
