stereoAnaglyph

Создайте красно-голубой анаглиф из стерео пары изображений

Синтаксис

J = stereoAnaglyph(I1,I2)

Описание

J = stereoAnaglyph(I1,I2) объединяет изображения I1 и I2 в красно-голубой анаглиф. Когда входы выпрямлены стерео изображения, вы можете просмотреть выходное изображение с красно-синими стерео очками, чтобы увидеть стерео эффект.

Примеры

свернуть все

Создайте 3-D стерео Отображения

Открыть Live Script

Загрузка параметров для калиброванного стерео пары камер.

load('webcamsSceneReconstruction.mat')

Загрузка стереофонической пары изображений.

I1 = imread('sceneReconstructionLeft.jpg');
I2 = imread('sceneReconstructionRight.jpg');

Исправьте стерео изображений.

[J1, J2] = rectifyStereoImages(I1, I2, stereoParams);

Создайте анаглиф.

A = stereoAnaglyph(J1, J2);

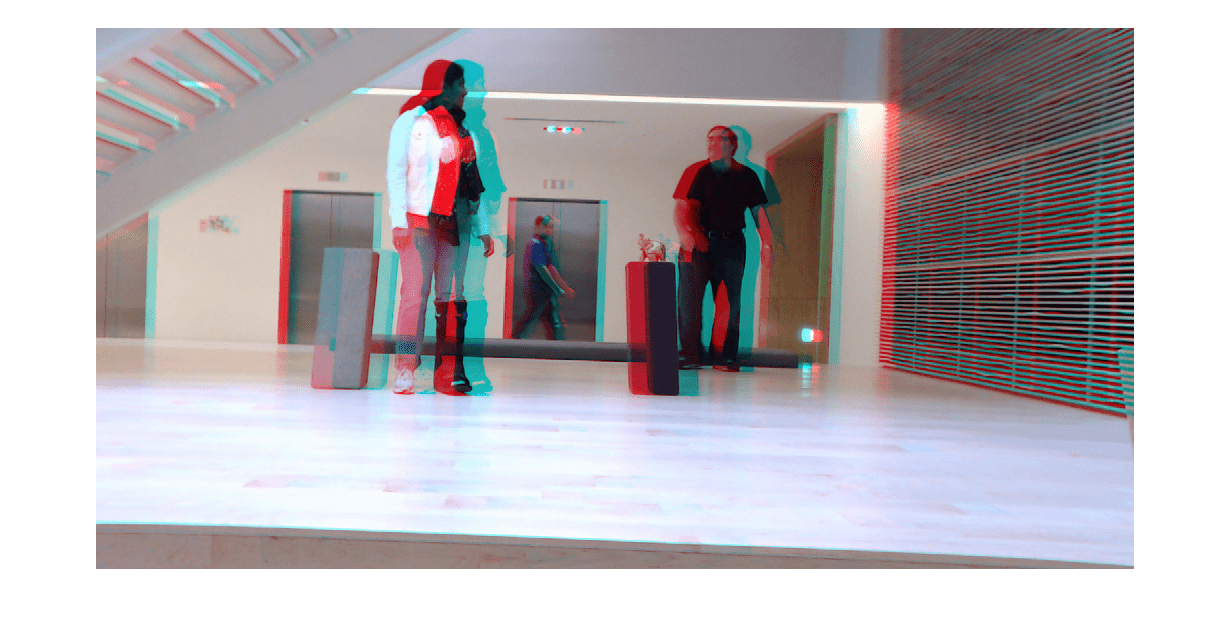

Отобразите анаглиф. Используйте красно-синие стерео очки, чтобы увидеть стерео эффект.

figure; imshow(A);

Figure contains an axes. The axes contains an object of type image.

Входные параметры

свернуть все

`I1` - Входное изображение
M изображением <reservedrangesplaceholder3>-by-3 truecolor |

M изображением <reservedrangesplaceholder1> 2-<reservedrangesplaceholder0> оттенков серого

Входное изображение I1, заданный как M -by- N -by-3 truecolor изображение или M -by- N 2- D полутоновое изображение. I1 и I2 должны быть вещественными, конечными и неочищенными, а изображения должны быть совпадающими по размеру. Если изображения не совпадают по размеру, используйте imfuse чтобы дополнить меньшую размерность изображения нулями перед созданием анаглифа.

`I2` - Входное изображение
M -by- N 2- D полутоновое изображение | M -by- N -by-3 truecolor


Входное изображение I2, заданный как M -by- N -by-3 truecolor изображение или M -by- N 2- D полутоновое изображение. I1 и I2 должны быть вещественными, конечными и неочищенными, а изображения должны быть совпадающими по размеру. Если изображения не совпадают по размеру, используйте imfuse чтобы дополнить меньшую размерность изображения нулями перед созданием анаглифа.

Выходные аргументы

свернуть все

`J` - Выходное изображение стерео-анаглифа
M -by- N -by-3 изображение труколора

Выходное изображение стерео-анаглифа, возвращаемое как изображение M -by- N -by-3 truecolor. Выходное изображение J - тот же размер, что и входные изображения I1 и I2.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

См. также

estimateUncalibratedRectification | imfuse | imshowpair | reconstructScene | rectifyStereoImages

Темы

Введенный в R2014b
