cassegrain

Создайте антенну Cassegrain

Описание

cassegrain объект создает антенну Cassegrain. Антенна Cassegrain является параболической антенной с помощью двойной системы отражателя. В этой антенне антенна канала смонтирована в или позади поверхности основного параболического отражателя и нацелена на вторичный отражатель. Для получения дополнительной информации смотрите, Архитектура Антенны Cassegrain.

Антенны Cassegrain используются в приложениях, таких как спутниковые наземные системы.

Создание

Синтаксис

ant = cassegrain

ant = cassegrain(Name,Value)

Описание

пример

ant = cassegrain создает питаемую антенну Cassegrain конического рога с резонирующей частотой 18,51 ГГц. Эта антенна дает максимальное усиление, когда управляется с 18 ГГц.

ant = cassegrain(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = cassegrain('Radius',[0.4 0.22]) создает антенну Cassegrain с основным отражателем с радиусом 0,4 м и вторичным отражателем с радиусом 0,22 м.

Свойства

развернуть все

`Exciter` — Антенна или тип массива, используемый в качестве возбудителя
`hornConical` (значение по умолчанию) | антенна возражает | `array` объект

Тип антенны, используемый в качестве возбудителя в виде антенны или объекта массивов.

Пример: 'Exciter',dipole

Пример: ant.Exciter = dipole

Пример: ant.Exciter = linearArray('patchMicrostrip')

`Radius` — Радиус основного и подотражателя
[0.3175 0.0330] (значение по умолчанию) | двухэлементный вектор

Радиус основного и подотражателя в виде двухэлементного вектора с каждым модулем элемента в метрах. Первый элемент задает радиус основного отражателя, и второй элемент задает радиус подотражателя.

Пример: 'Radius',[0.4 0.2]

Пример: ant.Radius = [0.4 0.2]

Типы данных: double

`FocalLength` — Фокусное расстояние основного и подотражателя
[0.2536 0.1416] (значение по умолчанию) | двухэлементный вектор

Фокусное расстояние основного и подотражателя в виде двухэлементного вектора с каждым модулем элемента в метрах. Первый элемент задает фокусное расстояние основного отражателя, и второй элемент задает фокусное расстояние подотражателя.

Пример: 'FocalLength',[0.35 0.2]

Пример: ant.FocalLength = [0.35 0.2]

Типы данных: double

`Load` — Смешанные элементы
[1x1 `lumpedElement`] (значение по умолчанию) | смешанный объект элемента

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`SolverType` — Решатель для анализа антенны
`'MoM-PO'` (значение по умолчанию) | `'MoM'` | `'PO'` | `'FMM'`

Решатель для анализа антенны в виде разделенной запятой пары, состоящей из 'SolverType' и 'MoM-PO' или 'PO' (Физическая оптика) или 'MoM' (Метод моментов) или 'FMM' (Быстрый метод многополюсника).

Пример: 'SolverType', 'MOM'

Типы данных: char

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`solver`	Доступ к решателю FMM для электромагнитного анализа
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`rcs`	Вычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	Вычислите S-параметр для объектов антенной и антенной решетки
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Антенна Cassegrain по умолчанию и диаграмма направленности

Скрипт Open Live Script

Создайте и просмотрите антенну Cassegrain.

ant = cassegrain

ant =
  cassegrain with properties:

        Exciter: [1x1 hornConical]
         Radius: [0.3175 0.0330]
    FocalLength: [0.2536 0.1416]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]
     SolverType: 'MoM-PO'

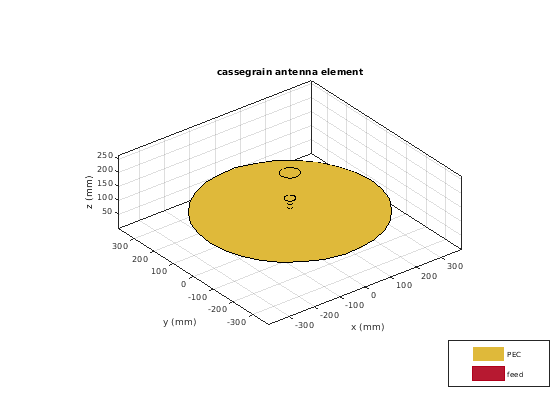

show(ant)

Figure contains an axes object. The axes object with title cassegrain antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

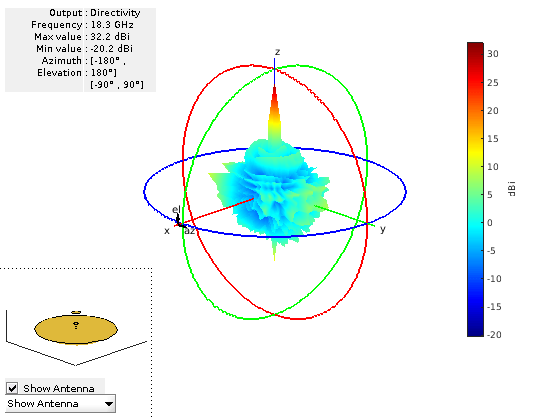

Постройте диаграмму направленности антенны на уровне 18,3 ГГц.

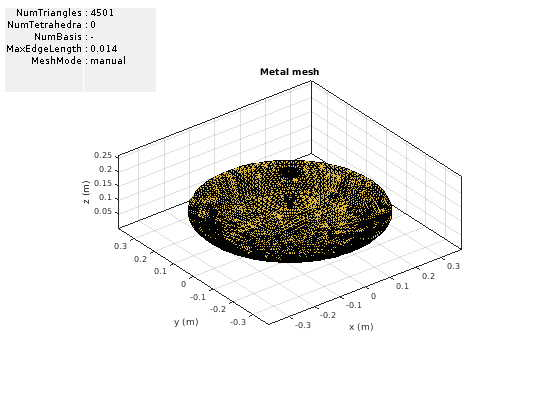

mesh(ant,'maxEdgeLength',14e-3)

Figure contains an axes object and other objects of type uicontrol. The axes object with title Metal mesh contains 2 objects of type patch, surface.

figure;
pattern(ant,18.3e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 7 objects of type patch, surface.

Создайте питаемую массивом антенну Cassegrain

Скрипт Open Live Script

Создайте прямоугольный массив пересеченных дипольных антенн.

e = dipoleCrossed('Tilt',90,'TiltAxis',[0 1 0]);
arr = rectangularArray('Element',e,'Rowspacing',0.03,'ColumnSpacing',0.03);

Используйте прямоугольный массив arr взволновать антенну Cassegrain.

ant = cassegrain('Exciter',arr)

ant =
  cassegrain with properties:

        Exciter: [1x1 rectangularArray]
         Radius: [0.3175 0.0330]
    FocalLength: [0.2536 0.1416]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]
     SolverType: 'MoM-PO'

show(ant)

Figure contains an axes object. The axes object with title cassegrain antenna element contains 21 objects of type patch, surface. These objects represent PEC, feed.

Больше о

развернуть все

Параболические антенны отражателя

Типичная параболическая антенна состоит из параболического отражателя с маленькой антенной канала в ее особом внимании. Параболические отражатели, используемые в спутниковых антеннах, имеют большое искривление и короткое фокусное расстояние, и центр расположен около рта тарелки, чтобы уменьшать продолжительность поддержек, требуемых содержать структуру канала. В более комплексных проектах, таких как cassegrain антенна, sub отражатель используется, чтобы направить энергию в параболический отражатель от антенны канала, расположенной далеко от первичного центра. Cassegrain предоставляет возможность увеличивать фокусное расстояние, уменьшая лепестки стороны. Такой тип антенн может использоваться в спутниковой связи и Астрономии и других появляющихся режимах коммуникаций

Архитектура антенны Cassegrain

Антенна Cassegrain состоит из трех структур:

Первичный параболический отражатель
Гиперболический вогнутый подотражатель
Элемент возбудителя

Особое внимание основного отражателя и близкое особое внимание подотражателя совпадают. Энергия передается от подотражателя до первичного параболического отражателя. Параболический отражатель преобразует сферический фронт импульса в плоский фронт импульса, когда энергия, направленная к нему, кажется, прибывает из особого внимания.

Антенна Cassegrain в получает режим

В получить режиме полагайте, что энергия в форме параллельных волн является инцидентом в системе отражателя. Эта энергия прерывается основным отражателем, большой вогнутой поверхностью, и отражается к подотражателю. Выпуклая поверхность подотражателя собирает эту энергию и направляет его к вершине основного блюда. Если лучи, направленные к этому основному блюду, параллельны, то основной отражатель является параболическим, и подотражатель является гиперболическим, и лучи будут фокусироваться на одной точке. Вы затем помещаете приемник в этой точке фокусировки.

Антенна Cassegrain в режиме передачи

В режиме передачи повторите эксперимент, чтобы найти фокусирующуюся точку как в получить режиме. Поместите канал в фокусирующейся точке. Канал обычно мал, и sub отражатель находится в области далекого поля канала. Размер подотражателя является достаточно большим, что это прерывает большую часть излучения от точки канала. Из-за геометрии и формы основного отражателя и подотражателя лучи от основного блюда обычно параллельны.

Ссылки

[1] Dandu, Obulesu. "Оптимизированный проект подмышечной симметричной антенны отражателя Cassegrain Используя итеративный алгоритм локального поиска"

[2] Balanis, C.A. Теория антенны: анализ и проектирование. 3-й Эд. Нью-Йорк: Вайли, 2005.
