dipoleCrossed

Пересеченный диполь или антенна турникета

расширьте все на странице

Описание

dipoleCrossed объект создает антенну турникета. По умолчанию антенна турникета питается центром и находится на плоскости Y-Z. Эта антенна действует на уровне 6 ГГц. Можно также создать антенну турникета с помощью следующих антенных элементов: bowtieTriangular, bowtieRounded, и dipoleBlade.

Создание

Синтаксис

ant = dipoleCrossed
ant = dipoleCrossed(Name,Value)

Описание

пример

ant = dipoleCrossed создает питаемую центром антенну турникета, действующую на уровне 6 ГГц.

ant = dipoleCrossed(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = dipoleCrossed('Element',dipoleBlade) создает антенну турникета с помощью блейд-дипольной антенны.

Свойства

развернуть все

Антенный элемент, чтобы создать антенну турникета в виде объекта антенны. Можно также использовать следующие объекты антенны: bowtieTriangular, bowtieRounded, и dipoleBlade.

Пример: 'Element',dipoleBlade

Пример: ant.Element = dipoleBlade

Типы данных: char | string

Углы сделаны руками антенного элемента относительно плоскости X-Y в виде двухэлементного вектора со знаком.

Пример: 'ArmElevation',[50 -60]

Пример: ant.ArmElevation = [50 -60]

Типы данных: double

Величина напряжения применилась к подаче в виде двухэлементного вектора с каждым элементом в вольтах.

Пример: 'FeedVoltage',[2 2]

Пример: ant.FeedVoltage = [2 2]

Типы данных: double

Сдвиг фазы применился к напряжению при подаче в виде двухэлементного вектора с каждым элементом в градусах.

Пример: 'FeedPhase',[0 50]

Пример: ant.FeedPhase = [0 50]

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите пересеченную дипольную антенну со значениями свойств по умолчанию.

ant = dipoleCrossed
ant =
  dipoleCrossed with properties:

         Element: [1x1 dipole]
    ArmElevation: [45 -45]
     FeedVoltage: [1 1]
       FeedPhase: [0 90]
            Tilt: 0
        TiltAxis: [1 0 0]


show(ant)

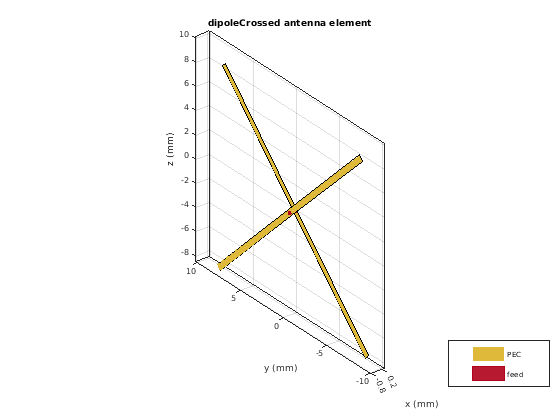

Figure contains an axes object. The axes object with title dipoleCrossed antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed.
