installedAntenna

Установленная настройка антенны

расширьте все на странице

Описание

installedAntenna объект создает установленную настройку антенны, которая позволяет вам смонтировать антенны на платформе для анализа.

Установленный анализ антенны включает электрически большую структуру, названную платформой. Вокруг этой платформы помещаются различные антенные элементы. Можно анализировать эффекты платформы на эффективности антенны. Установленный анализ антенны обычно используется в космосе, защите и автоматических приложениях. Платформы в этом случае являются плоскостями, поставками, или в бампере автомобиля.

Другое распространенное приложение установленного анализа антенны должно определить интерференцию различных антенн, помещенных в большую платформу.

Создание

Синтаксис

ant = installedAntenna
ant = installedAntenna(Name,Value)

Описание

пример

ant = installedAntenna создает установленную настройку антенны. Настройка по умолчанию имеет прямоугольный отражатель в плоскости X-Y как платформа с диполем как антенна. Размерности дипольной антенны выбраны для рабочей частоты 1 ГГц.

ant = installedAntenna(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = installedAntenna('Element',monopole) создает установленную настройку антенны с помощью монополя в качестве антенны.

Выходные аргументы

развернуть все

Установленная настройка антенны, возвращенная как installedAntenna объект.

Свойства

развернуть все

Объектный файл платформы в виде platform объект.

Пример: plat = platform('FileName','plate.stl'); ant = installedAntenna('Platform',plat) Этот код создает platform возразите названному plat и использование это для установленного анализа антенны.

Пример: plat = platform('FileName','plate.stl'); ant = installedAntenna;ant.Platform = plat Этот код создает platform возразите названному plat и использование это для установленного анализа антенны.

Типы данных: char

Один или несколько антенн в виде антенны возражают или вектор из объектов антенны.

Пример: d = dipole; ant = installedAntenna('Element',d) Этот код создает dipole объект антенны и использование это для установленного анализа антенны.

Пример: d = dipole; ant = installedAntenna;ant.Element=d Этот код создает dipole объект антенны и использование это для установленного анализа антенны.

Пример: ant = installedAntenna('Element',{discone,monocone},'ElementPosition',[0.1 0.1 0.5; -0.1 -0.1 0.5]) Этот код создает discone и monocone антенна возражает для установленного анализа антенны.

Типы данных: char

Положение канала или источник каждого антенного элемента в виде вектора из [x, y, z] координируют с каждым модулем элемента в метрах.

Пример: 'ElementPosition',[0 0 0.0050]

Пример: ant.ElementPosition = [0 0 0.0050]

Типы данных: double

Ссылка для расположения антенных элементов в виде 'feed' или 'origin'.

Пример: 'Reference','origin'

Пример: ant.Reference = 'origin'

Типы данных: string

Амплитуда возбуждения для антенных элементов в виде скалярного вектора в вольтах.

Пример: 'FeedVoltage',2

Пример: ant.FeedVoltage = 2

Типы данных: double

Сдвиг фазы каждого антенного элемента в виде скаляра или вектора в градусах.

Пример: 'FeedPhase',50

Пример: ant.FeedPhase = 50

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Решатель для анализа антенны в виде разделенной запятой пары, состоящей из 'SolverType' и 'MoM-PO' или 'PO' (Физическая оптика) или 'MoM' (Метод моментов) или 'FMM' (Быстрый метод многополюсника).

Пример: 'SolverType', 'MOM'

Типы данных: char

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
solverДоступ к решателю FMM для электромагнитного анализа
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте установленную антенну значения по умолчанию.

ant = installedAntenna
ant =
  installedAntenna with properties:

           Platform: [1x1 platform]
            Element: [1x1 dipole]
    ElementPosition: [0 0 0.0750]
          Reference: 'feed'
        FeedVoltage: 1
          FeedPhase: 0
               Tilt: 0
           TiltAxis: [1 0 0]
         SolverType: 'MoM-PO'

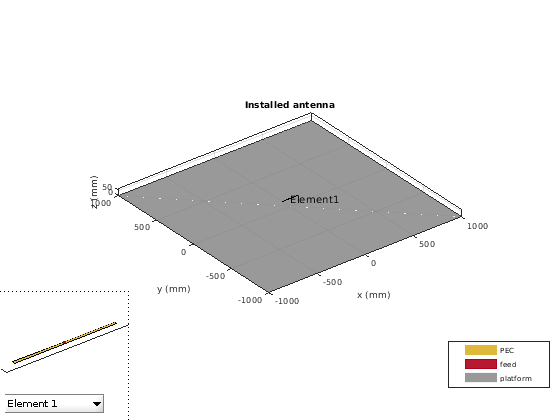

show(ant);

Figure contains 2 axes objects and another object of type uicontrol. Axes object 1 contains 3 objects of type patch, surface. Axes object 2 with title Installed antenna contains 5 objects of type patch, surface, text. These objects represent PEC, feed, platform.

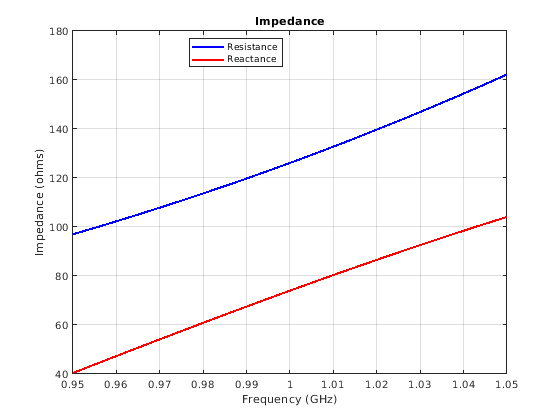

Вычислите импеданс антенны.

figure;
impedance(ant, linspace(950e6, 1050e6, 51));

Figure contains an axes object. The axes object with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

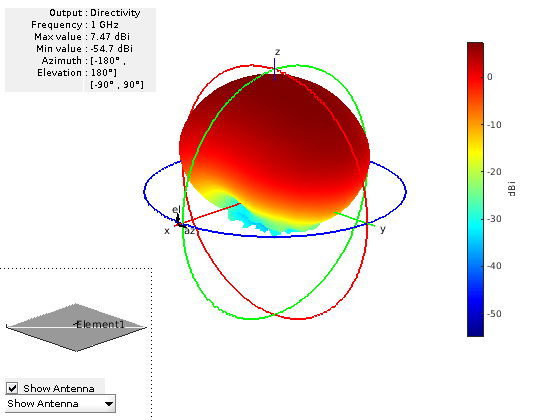

Визуализируйте шаблон антенны.

figure;
pattern(ant, 1e9);

Figure contains an axes object and other objects of type uicontrol. The axes object contains 5 objects of type patch, surface, text. This object represents platform.

Смотрите также

Темы

Введенный в R2019a
