cavity

Создайте поддержанную полостью антенну

расширьте все на странице

Описание

cavity объект является поддержанной полостью антенной, расположенной на xyz - плоскость. Антенна полости по умолчанию имеет диполь как возбудитель. Точка канала находится на возбудителе.

Создание

Синтаксис

c = cavity
c = cavity(Name,Value)

Описание

c = cavity создает поддержанную антенну полости, расположенную на плоскости X-Y-Z. По умолчанию размерности выбраны для рабочей частоты 1 ГГц.

пример

c = cavity(Name,Value) создает поддержанную полостью антенну, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя в виде любого одноэлементного объекта антенны. Кроме отражателя и антенных элементов полости, можно использовать любой из антенных элементов или элементов массива в Antenna Toolbox™ как возбудитель.

Пример: 'Exciter',horn

Пример: ant.Exciter = horn

Пример: ant.Exciter = linearArray('patchMicrostrip')

Тип диэлектрического материала, используемого в качестве подложки в виде объекта. Для получения дополнительной информации смотрите, dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны наземным размерностям плоскости.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); cavity.Substrate = d

Длина прямоугольной полости вдоль x - ось в виде скаляра в метрах.

Пример: 'Length',30e-2

Типы данных: double

Ширина прямоугольной полости вдоль y - ось в виде скаляра в метрах.

Пример: 'Width',25e-2

Типы данных: double

Высота прямоугольной полости вдоль z - ось в виде скаляра в метрах.

Пример: 'Height',7.5e-2

Типы данных: double

Расстояние между возбудителем и основой полости в виде скаляра в метрах.

Пример: 'Spacing',7.5e-2

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load', lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: c.Load = lumpedElement('Impedance',75)

Создайте тестовый канал с отступающей структуры на возбудитель в виде 0 или 1. По умолчанию тестовый канал не включен.

Пример: 'EnableProbeFeed',1

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

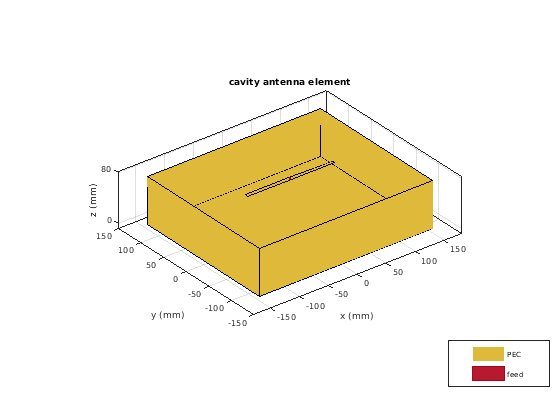

Создайте и просмотрите поддержанную полостью дипольную антенну с 30 см длиной, 25 см шириной, 7,5 см высотой и расположенными с интервалами в 7,5 см от галстука-бабочки для операции на уровне 1 ГГц.

c = cavity('Length',30e-2, 'Width',25e-2,'Height',7.5e-2,'Spacing',7.5e-2);
show(c)

Figure contains an axes object. The axes object with title cavity antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

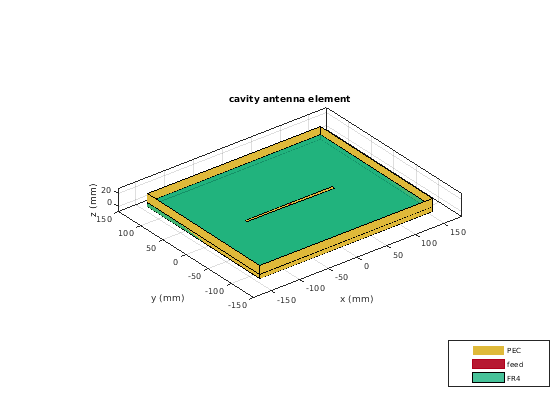

Создайте поддержанную полостью антенну с помощью диэлектрической подложки 'FR4'.

d = dielectric('FR4');
c = cavity('Length',30e-2,'Width',25e-2,'Height',20.5e-3,'Spacing',7.5e-3,...
    'Substrate',d)
c =
  cavity with properties:

            Exciter: [1x1 dipole]
          Substrate: [1x1 dielectric]
             Length: 0.3000
              Width: 0.2500
             Height: 0.0205
            Spacing: 0.0075
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(c)

Figure contains an axes object. The axes object with title cavity antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

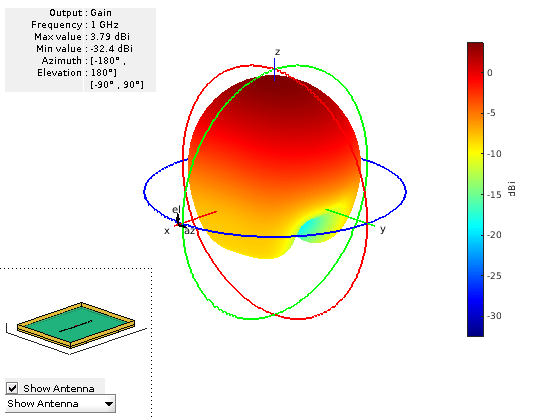

Постройте диаграмму направленности антенны на частоте 1 ГГц.

figure
pattern(c,1e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 6 objects of type patch, surface. This object represents FR4.

Скрипт Open Live Script

Создайте прямоугольный массив E-образной антенны закрашенной фигуры.

rectArr = rectangularArray('Element',patchMicrostripEnotch,'RowSpacing',0.03,'ColumnSpacing',0.03);

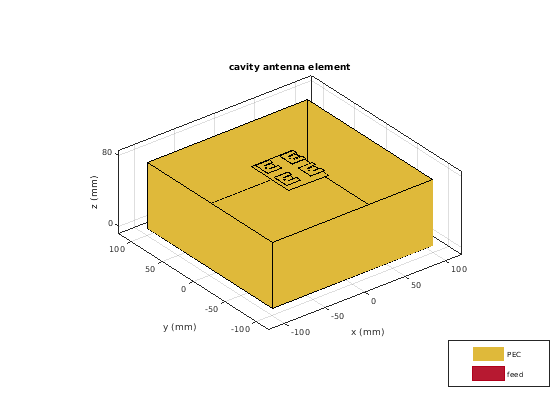

Создайте поддержанную полостью антенну с прямоугольным возбудителем массивов.

ant = cavity('Exciter',rectArr)
ant =
  cavity with properties:

            Exciter: [1x1 rectangularArray]
          Substrate: [1x1 dielectric]
             Length: 0.2000
              Width: 0.2000
             Height: 0.0750
            Spacing: 0.0750
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes object. The axes object with title cavity antenna element contains 16 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

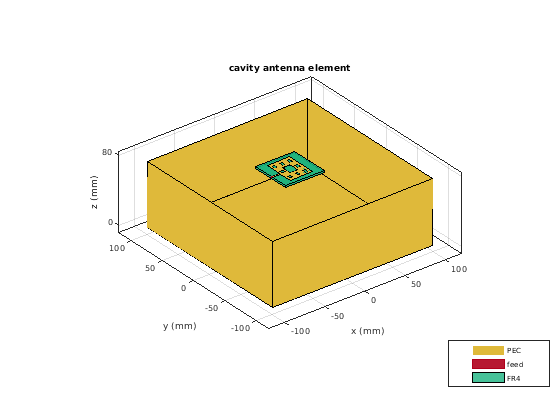

Создайте и визуализируйте поддержанную полостью фрактальную антенну ковра

e = fractalCarpet('Substrate',dielectric('FR4'));
ant = cavity('Exciter',e)
ant =
  cavity with properties:

            Exciter: [1x1 fractalCarpet]
          Substrate: [1x1 dielectric]
             Length: 0.2000
              Width: 0.2000
             Height: 0.0750
            Spacing: 0.0750
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes object. The axes object with title cavity antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed, FR4.

Ссылки

[1] Balanis, теория C.A.Antenna: анализ и проект 3rd Эд. Нью-Йорк: Вайли, 2005.

Смотрите также

| |

Темы

Представленный в R2015a
