Создайте спиральную дипольную антенну
dipoleHelix объект является спиральной дипольной антенной. Антенна обычно питается центром. Можно переместить канал вдоль длины антенны с помощью свойства смещения канала. Спиральные диполи используются в спутниковой связи и беспроводных передачах степени.
Ширина полосы связана с диаметром эквивалентного цилиндра этим уравнением
где:
w является шириной полосы.
d является диаметром эквивалентного цилиндра.
r является радиусом эквивалентного цилиндра.
Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Спиральная дипольная антенна по умолчанию питается центром. Круговая наземная плоскость находится на xy - плоскость. Обычно спиральные дипольные антенны используются в осевом режиме. В этом режиме спиральная дипольная окружность сопоставима с операционной длиной волны и имеет максимальную направленность вдоль своей оси. В режиме normal mode спиральный дипольный радиус мал по сравнению с операционной длиной волны. В этом режиме спиральный диполь излучает разворот, то есть, в плоском перпендикуляре к его оси. Основное уравнение для спиральной дипольной антенны:
где:
r является радиусом спирального диполя.
θ является углом намотки.
S является интервалом между поворотами.
Для данного угла тангажа в градусах, используйте helixpitch2spacing служебная функция, чтобы вычислить интервал между поворотами в метрах.
dh = dipoleHelix
dh = dipoleHelix(Name,Value)Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.
show | Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру |
info | Отобразите информацию об антенне или массиве |
axialRatio | Коэффициент эллиптичности антенны |
beamwidth | Ширина луча антенны |
charge | Распределение заряда на металлической или диэлектрической антенне или поверхности массивов |
current | Распределение тока на металлической или диэлектрической антенне или поверхности массивов |
design | Спроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты |
efficiency | КПД излучения антенны |
EHfields | Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах |
impedance | Входной импеданс антенны; отсканируйте импеданс массива |
mesh | Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива |
meshconfig | Измените режим mesh структуры антенны |
optimize | Оптимизируйте антенну или массив с помощью оптимизатора SADEA |
pattern | Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве |
patternAzimuth | Шаблон азимута антенны или массива |
patternElevation | Шаблон вертикального изменения антенны или массива |
rcs | Вычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива |
returnLoss | Возвратите потерю антенны; отсканируйте возвращают потерю массива |
sparameters | Вычислите S-параметр для объектов антенной и антенной решетки |
vswr | Напряжение постоянное отношение волны антенны |
Создайте спиральную дипольную антенну по умолчанию и просмотрите ее.
dh = dipoleHelix
dh =
dipoleHelix with properties:
Radius: 0.0220
Width: 1.0000e-03
Turns: 3
Spacing: 0.0350
WindingDirection: 'CCW'
FeedOffset: 0
Conductor: [1x1 metal]
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]
show(dh)

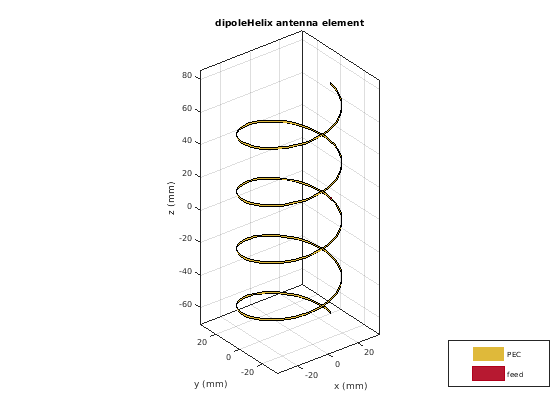

Создайте спиральную дипольную антенну с четырьмя поворотами с радиусом поворота 28 мм и шириной полосы 1,2 мм.
dh = dipoleHelix('Radius',28e-3,'Width',1.2e-3,'Turns',4); show(dh)
Постройте диаграмму направленности спирального диполя на уровне 1,8 ГГц.
pattern(dh, 1.8e9);
[1] Balanis, C. A. Теория антенны. Анализ и проектирование. 3-й Эд. Хобокен, NJ: John Wiley & Sons, 2005.
[2] Volakis, Джон. Руководство разработки антенны. 4-й Эд. Нью-Йорк: McGraw-Hill, 2007.
spiralArchimedean | helix | monopole | pifa | helixpitch2spacing | cylinder2strip
