dipoleMeander

Создайте дипольную антенну извилины

расширьте все на странице

Описание

dipoleMeander класс создает дипольную антенну извилины с четырьмя диполями. Антенна является питаемым центром, и это симметрично вокруг своего начала координат. Первый резонанс дипольной антенны извилины на уровне 200 МГц.

Ширина диполя связана с диаметром эквивалентного цилиндрического диполя уравнением

w=2d=4r

, где:

  • d является диаметром эквивалентного цилиндрического диполя.

  • r является радиусом эквивалентного цилиндрического диполя.

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Диполь полосы по умолчанию питается центром. Точка канала совпадает с источником. Источник расположен на xy - плоскость.

Создание

Синтаксис

dm = dipoleMeander
dm = dipoleMeander(Name,Value)

Описание

пример

dm = dipoleMeander создает дипольную антенну извилины с четырьмя диполями.

dm = dipoleMeander(Name,Value) создает дипольную антенну извилины с четырьмя диполями, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Дипольная ширина в виде скаляра в метрах.

Пример: 'Width',0.05

Типы данных: double

Длина отдельных дипольных рук в виде вектора в метрах. Общее количество дипольных сгенерированных рук:

2∗N−1

где N является количеством заданных длин руки.

Пример: 'ArmLength',[0.6000 0.5000 1 0.4000]

Типы данных: double

Отметьте длину вдоль антенны в виде скаляра в метрах.

Например, в дипольной антенне извилины семью сложенными руками существует шесть меток.

Пример: 'NotchLength',1

Типы данных: double

Отметьте перпендикуляр ширины к длине антенны в виде скаляра в метрах.

Пример: 'NotchWidth',1

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: dm.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите дипольную антенну извилины по умолчанию.

dm = dipoleMeander
dm =
  dipoleMeander with properties:

          Width: 0.0040
      ArmLength: [0.0880 0.0710 0.0730 0.0650]
    NotchLength: 0.0238
     NotchWidth: 0.0170
      Conductor: [1x1 metal]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]

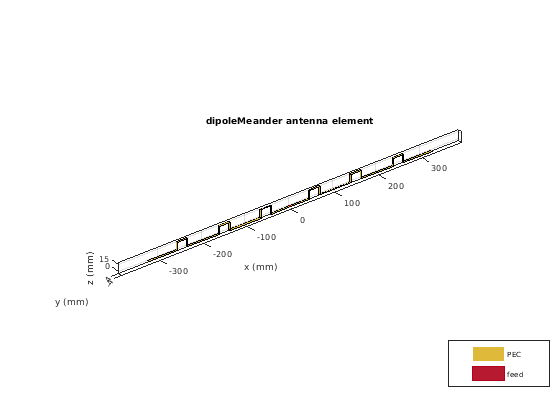

show(dm)

Figure contains an axes object. The axes object with title dipoleMeander antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

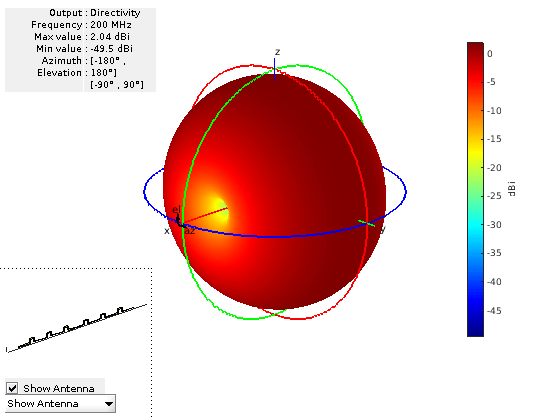

Постройте диаграмму направленности дипольной антенны извилины на частоте на 200 МГц.

dm = dipoleMeander;
pattern(dm,200e6)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

Ссылки

[1] Balanis, C.A. Теория антенны: анализ и проектирование. 3-й Эд. Нью-Йорк: Вайли, 2005.
