gregorian

Создайте Грегорианскую антенну

расширьте все на странице

Описание

gregorian объект создает роговую коническую питаемую Грегорианскую антенну. Грегорианская антенна является параболической антенной. В этой антенне антенна канала смонтирована в или позади поверхности основного параболического отражателя и нацелена на подотражатель. Эта антенна используется в радио-телескопах и спутниках связи. Для получения дополнительной информации смотрите, Архитектура Грегорианской Антенны.

Создание

Синтаксис

ant = gregorian
ant = gregorian(Name,Value)

Описание

пример

ant = gregorian создает роговую коническую питаемую Грегорианскую антенну со значением по умолчанию рабочая частота 18,48 ГГц. Эта антенна дает максимальное усиление, когда управляется с 18,3 ГГц.

ant = gregorian(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = gregorian('FocalLength',[0.4 0.22]) создает Грегорианскую антенну с основным отражателем фокусного расстояния 0,4 м и подотражателем фокусного расстояния 0,22 м.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя в виде антенны или объекта массивов.

Пример: 'Exciter',dipole

Пример: ant.Exciter = dipole

Пример: ant.Exciter = linearArray('patchMicrostrip')

Радиус основного и подотражателя в виде двухэлементного вектора с каждым модулем элемента в метрах. Первый элемент задает радиус основного отражателя, и второй элемент задает радиус подотражателя.

Пример: 'Radius',[0.4 0.2]

Пример: ant.Radius = [0.4 0.2]

Типы данных: double

Фокусное расстояние основного и подотражателя в виде двухэлементного вектора с каждым модулем элемента в метрах. Первый элемент задает фокусное расстояние основного отражателя, и второй элемент задает фокусное расстояние подотражателя.

Пример: 'FocalLength',[0.35 0.2]

Пример: ant.FocalLength = [0.35 0.2]

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Решатель для анализа антенны в виде разделенной запятой пары, состоящей из 'SolverType' и 'MoM-PO' или 'PO' (Физическая оптика) или 'MoM' (Метод моментов) или 'FMM' (Быстрый метод многополюсника).

Пример: 'SolverType', 'MOM'

Типы данных: char

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
solverДоступ к решателю FMM для электромагнитного анализа
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите Грегорианскую антенну по умолчанию.

ant = gregorian
ant =
  gregorian with properties:

        Exciter: [1×1 hornConical]
         Radius: [0.3175 0.0330]
    FocalLength: [0.2536 0.1416]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1×1 lumpedElement]

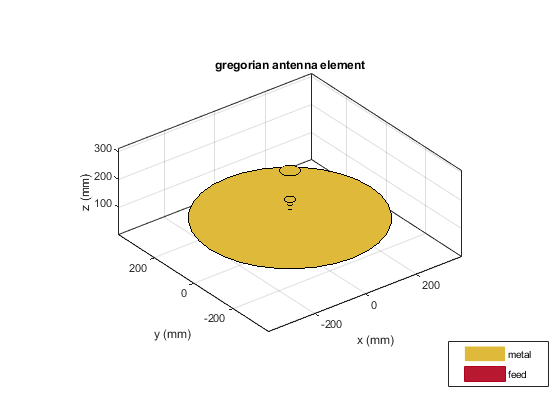

show(ant)

Постройте диаграмму направленности антенны на уровне 18,48 ГГц.

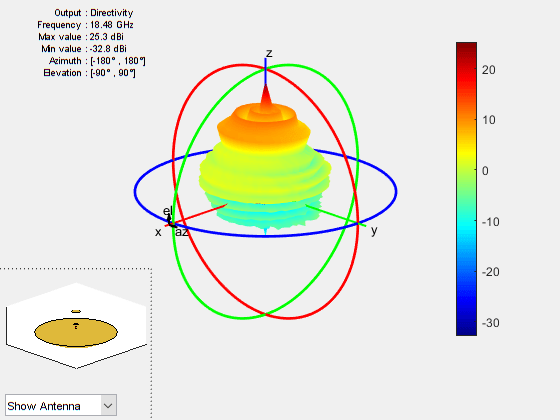

pattern(ant,18.48e9)

Скрипт Open Live Script

Создайте массив vee дипольных антенн.

e = dipoleVee('ArmLength',[0.03 0.03],'Width',0.01);
arr = rectangularArray('Element',e,'RowSpacing',0.05,'ColumnSpacing',0.05);

Создайте Грегорианскую антенну с прямоугольным массивом как возбудитель

ant = gregorian('Exciter',arr);

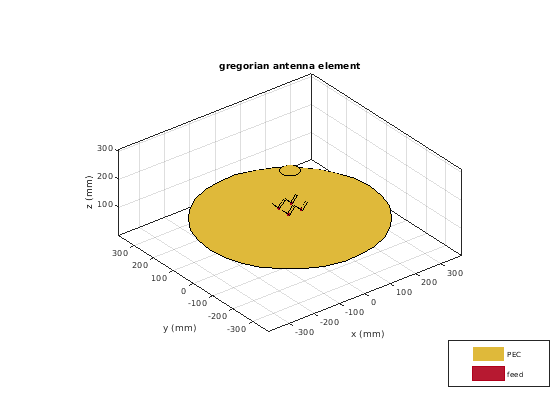

show(ant)

Figure contains an axes object. The axes object with title gregorian antenna element contains 13 objects of type patch, surface. These objects represent PEC, feed.
