Доступ к решателю FMM для электромагнитного анализа
Используйте solver возразите, чтобы получить доступ к настройкам решателя быстрого метода многополюсника (FMM) в больших структурах антенны, таких как ящик яйца, установленная антенна и изогнутые отражатели, для электромагнитного (EM) анализ.
s = solver( возвращает решатель, используемый в антенне, заданной в obj)obj для анализа EM. Для получения дополнительной информации об анализе EM смотрите Анализ Антенны и Массива. После того, как вы создаете solver объект, можно изменить свойства объектов с помощью записи через точку.
Примечание
Необходимо установить SolverType свойство к 'FMM' в ящике яйца, установленной антенне или изогнутой антенне отражателей возражает, чтобы получить доступ к solver объект.
convergence | Вычислите и постройте сходимость решателя FMM |
Спроектируйте параболическую антенну отражателя по умолчанию.
m = reflectorParabolic;
Установите тип решателя параболической антенны отражателя к FMM.
m.SolverType = 'FMM';Вычислите импеданс параболической антенны отражателя на уровне 10 ГГц.
Z = impedance(m,10e9);
Доступ к решателю FMM и набору относительная невязка к 1e-3.
s = solver(m); s.RelativeResidual = 1e-3;

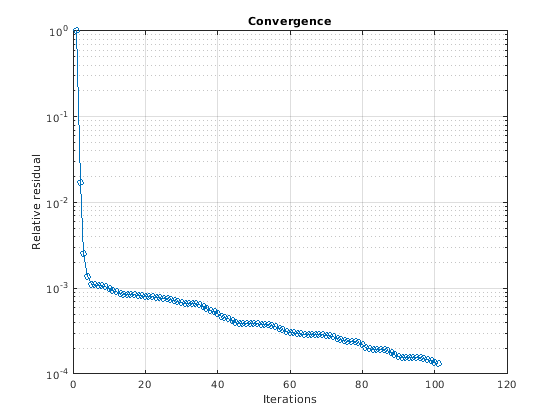

Вычислите и постройте сходимость решателя FMM для параболической антенны отражателя.
convergence(s)
