monopoleRadial

Создайте антенну монополя, смонтированную на радиальной наземной плоскости

расширьте все на странице

Описание

monopoleRadial объект антенны создает антенну монополя, смонтированную на радиальной наземной плоскости. Радиальная антенна монополя является вариантом антенны монополя, где антенна смонтирована на шинах с радиальным кордом как по сравнению с прямоугольной наземной плоскостью. Эти антенны обычно используются в бортовой и наземной радиосвязи.

Radial monopole antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

mpr = monopoleRadial
mpr = monopoleRadial(Name,Value)

Описание

пример

mpr = monopoleRadial создает антенну монополя длины волны четверти с радиальной наземной плоскостью. Объект антенны по умолчанию питается центром точкой канала, расположенной в начале координат на плоскости X-Y. Объект антенны по умолчанию резонирует на уровне 75 МГц.

пример

mpr = monopoleRadial(Name,Value) Свойства наборов с помощью пар "имя-значение". Например, monopoleRadial('Height',2.2) создает антенну монополя, смонтированную на радиальной наземной плоскости с высотой 2,2 метров. Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычки. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Высота монополя в виде положительной скалярной величины в метре.

Пример: 'Height',3

Типы данных: double

Ширина монополя в виде положительной скалярной величины в метрах.

Примечание

Ширина монополя должна быть меньше 'Height'/4 и больше, чем 'Height'/1001. Для получения дополнительной информации см. [2].

Пример: 'Width',0.05

Типы данных: double

Количество шин с радиальным кордом в виде положительной скалярной величины.

Пример: 'NumRadials',14

Типы данных: double

Ширина каждой шины с радиальным кордом в монополе радиальная антенна в виде положительной скалярной величины в метрах.

Пример: 'RadialWidth',0.05

Типы данных: double

Длина каждой шины с радиальным кордом в монополе радиальная антенна в виде положительной скалярной величины в метрах.

Пример: 'RadialLength',3.13

Типы данных: double

Угол наклона шин с радиальным кордом относительно наземной плоскости в виде скаляра в степени. Шины с радиальным кордом наклоняются вдоль плоскости X-Y в отрицательном направлении Z.

Пример: 'RadialTilt',10

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
impedanceВходной импеданс антенны; отсканируйте импеданс массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
vswrНапряжение постоянное отношение волны антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива

Примеры

свернуть все

Скрипт Open Live Script

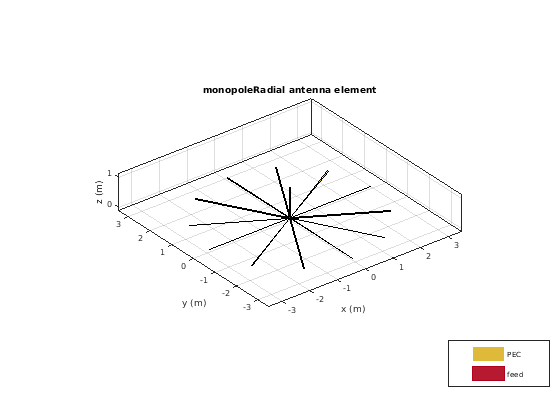

Создайте и просмотрите антенну монополя, смонтированную на радиальной наземной плоскости со значением по умолчанию properites.

ant = monopoleRadial;
show(ant)

Figure contains an axes object. The axes object with title monopoleRadial antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

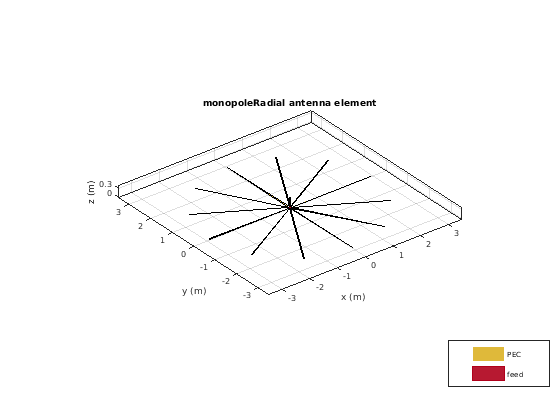

Создайте и просмотрите антенну монополя на радиальной наземной плоскости с шириной 0,0067 метров и высотой 0,33331 метров.

 m = monopoleRadial('Width',0.0067,'Height',0.3331);
 show(m)

Figure contains an axes object. The axes object with title monopoleRadial antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

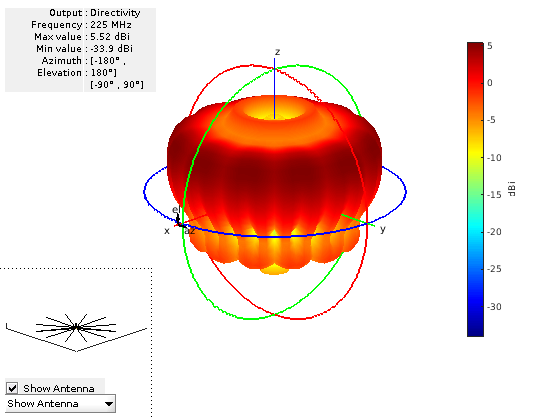

Постройте диаграмму направленности антенны на частоте 225 МГц.

pattern(m,225e6)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 5 objects of type patch, surface.

Ссылки

[1] Balanis, Теория Константина А. Антенны: Анализ и проектирование. 3-й редактор Хобокен, NJ: Джон Вайли, 2005.

[2] Volakis, Джон. Руководство разработки антенны, 4-й Эд. Нью-Йорк: McGraw-Hill, 2007.
