Исправьте длину вдоль x - ось в виде скаляра в метрах.

Пример: 'Length',0.0450

Пример: ant.Length = 0.0450

Типы данных: double

Исправьте ширину вдоль y - ось в виде скаляра в метрах.

Пример: 'Width',0.0500

Пример: ant.Width = 0.0500

Типы данных: double

Отметьте длину вдоль x - ось в виде скаляра в метрах.

Пример: 'NotchLength',0.0200

Пример: ant.NotchLength = 0.0200

Типы данных: double

Отметьте ширину вдоль y - ось в виде скаляра в метрах.

Пример: 'NotchWidth',0.00600

Пример: ant.NotchWidth = 0.00600

Типы данных: double

Исправьте высоту над землей плоскость вдоль z - ось в виде скаляра в метрах.

Пример: 'Height',0.00500

Пример: ant.Height = 0.00500

Типы данных: double

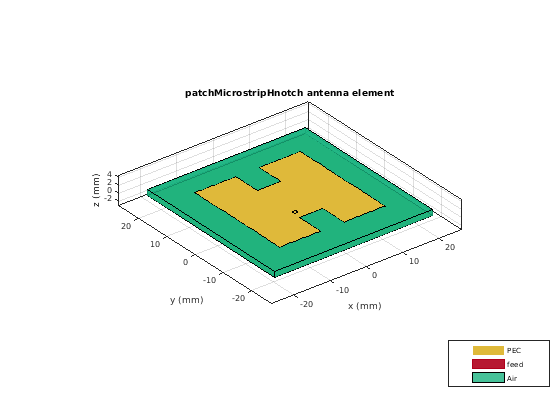

Тип диэлектрического материала, используемого в качестве подложки в виде диэлектрического объекта. Для получения дополнительной информации смотрите, dielectric.

Пример: d = dielectric('FR4'); ant = patchMicrostripHnotch('Substrate',d)

Пример: d = dielectric('FR4'); ant = patchMicrostripHnotch; ant.Substrate = d;

Типы данных: string | char

Оснуйте плоскую длину вдоль x - ось в виде скаляра в метрах. Установка наземной длины плоскости к Inf использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneLength',120e-3

Пример: ant.GroundPlaneLength = 120e-3

Типы данных: double

Оснуйте плоскую ширину вдоль y - ось в виде скаляра в метрах. Установка наземной ширины плоскости к Inf использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',120e-3

Пример: ant.GroundPlaneWidth = 120e-3

Типы данных: double

Расстояние со знаком закрашенной фигуры от источника в виде двухэлементного вектора с действительным знаком с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение закрашенной фигуры относительно наземной плоскости. Расстояния измеряются вдоль длины и ширины наземной плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: ant.PatchCenterOffset = [0.01 0.01]

Типы данных: double

Расстояние со знаком канала от источника в виде двухэлементного вектора с действительным знаком с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение feedpoint относительно наземной плоскости и закрашенной фигуры. Расстояния измеряются вдоль длины и ширины наземной плоскости.

Пример: 'FeedOffset',[0.01 0.01]

Пример: ant.FeedOffset = [0.01 0.01]

Типы данных: double

Питайте диаметр в виде скаляра в метрах.

Пример: 'FeedDiameter',0.0600

Пример: ant.FeedDiameter = 0.0600

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Типы данных: double

Наклонная ось антенны в виде:

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Типы данных: double
