reflectorSpherical

Создайте сферическую поддержанную отражателем антенну

Описание

reflectorSpherical объект антенны создает сферическую поддержанную отражателем антенну. Отражатель в сферической поддержанной отражателем антенне является половиной размера сферы. Антенна используется в широкоугольном сканировании вследствие его совершенно симметричной геометрической настройки.

Spherical reflector antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = reflectorSpherical

ant = reflectorSpherical(Name,Value)

Описание

пример

ant = reflectorSpherical создает сферическую поддержанную отражателем антенну. Объект антенны по умолчанию имеет возбудитель как питаемый центром диполь, расположенный на плоскости X-Y. Размерности объекта антенны по умолчанию выбраны для рабочей частоты 1 ГГц.

пример

ant = reflectorSpherical(Name,Value) Свойства наборов с помощью пар "имя-значение". Например, reflectorSpherical('Radius',0.6) устанавливает сферический радиус отражателя на 0,6 метра. Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычки. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

`Exciter` — Антенна или массив, используемый в качестве возбудителя
`dipole` (значение по умолчанию) | `antenna` возразите | `array` объект

Антенна, используемая в качестве возбудителя в виде antenna возразите или array объект.

Пример: 'Exciter',dipole

Пример: ant.Exciter = dipole('Length',0.1409,'Width',0.02,'FeedOffset',0,'Tilt',90,'TiltAxis',[0 1 0])

Пример: ant.Exciter = linearArray('patchMicrostrip')

`Radius` — Радиус сферической апертуры
0.15 (значение по умолчанию) | положительная скалярная величина

Радиус сферической апертуры отражателя вперед X и Оси Y в виде положительной скалярной величины в метрах.

Пример: 'Radius',0.259

Пример: ant.Radius = 0.195

Типы данных: double

`FeedOffset` — Расстояние со знаком между точкой канала и источником
[0 0 0.075] (значение по умолчанию) | трехэлементный вектор

Расстояние со знаком между точкой канала возбудителя и источником в виде трехэлементного вектора с каждым модулем элемента в метрах.

Пример: 'FeedOffset',[0 0 0.082]

Пример: ant.FeedOffset = [0 0 0.082]

Типы данных: double

`Depth` — Перпендикулярное расстояние между источником и апертурой антенны
0.15 (значение по умолчанию) | положительная скалярная величина

Перпендикулярное расстояние между источником и апертурой сферической поддержанной отражателем антенны в виде положительной скалярной величины в метрах.

Пример: 'Depth',0.6

Пример: ant.Depth = 0.18

Примечание

Depth должен быть меньше или половина Радиуса.

Типы данных: double

`Conductor` — Тип металлического материала
`'PEC'` (значение по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`Load` — Смешанные элементы
[1x1 `lumpedElement`] (значение по умолчанию) | `lumpedElement` объект

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelements, где lumpedelements загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

`SolverType` — Решатель для анализа антенны
`'MoM-PO'` (значение по умолчанию) | `'MoM'` | `'PO'` | `'FMM'`

Решатель для анализа антенны в виде разделенной запятой пары, состоящей из 'SolverType' и 'MoM-PO' или 'PO' (Физическая оптика) или 'MoM' (Метод моментов) или 'FMM' (Быстрый метод многополюсника).

Пример: 'SolverType', 'MOM'

Типы данных: char

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`solver`	Доступ к решателю FMM для электромагнитного анализа
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`sparameters`	Вычислите S-параметр для объектов антенной и антенной решетки
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`vswr`	Напряжение постоянное отношение волны антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`efficiency`	КПД излучения антенны
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`design`	Спроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
`rcs`	Вычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива

Примеры

свернуть все

Спроектируйте сферическую поддержанную отражателем антенну со свойствами по умолчанию

Скрипт Open Live Script

Создайте сферический поддержанный отражателем объект антенны со свойствами по умолчанию.

ant = reflectorSpherical

ant =
  reflectorSpherical with properties:

       Exciter: [1x1 dipole]
        Radius: 0.1500
         Depth: 0.1500
    FeedOffset: [0 0 0.0750]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]
    SolverType: 'MoM-PO'

Просмотрите антенну.

show(ant)

Figure contains an axes object. The axes object with title reflectorSpherical antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте S-параметр сферической поддержанной отражателем дипольной антенны

Скрипт Open Live Script

Создайте сферическую поддержанную отражателем антенну с диполем как возбудитель, расположенный с интервалами на уровне 90 миллиметров.

rs = reflectorSpherical;
rs.FeedOffset(3) = 90e-3;

Визуализируйте антенну.

figure
show(rs)

Figure contains an axes object. The axes object with title reflectorSpherical antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте S-параметры на уровне 1 ГГц.

s = sparameters(rs,(9:0.1:11)*1e9);
figure
rfplot(s)

$Figure contains an axes object. The axes object contains an object of type line. This object represents dB(S_{11}).$

Постройте диаграмму направленности сферической поддержанной отражателем антенны волновода

Скрипт Open Live Script

Создайте волновод, спроектированный на уровне 10 ГГц, поддержанных сферическим отражателем.

w = design(waveguide,10e9);
rs = reflectorSpherical('Exciter',w);
rs.Exciter.Tilt = 90;
rs.Exciter.TiltAxis = [ 0 1 0];

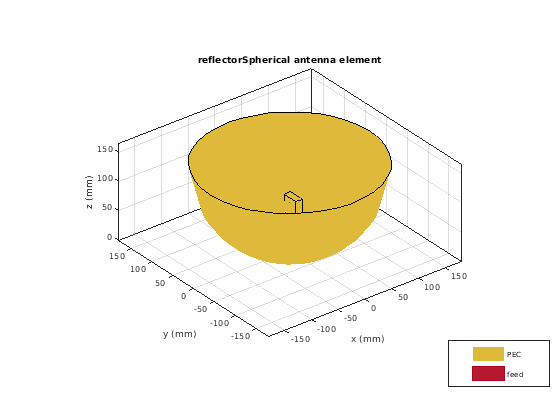

Визуализируйте антенну.

figure
show(rs)

Figure contains an axes object. The axes object with title reflectorSpherical antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности на уровне 10 ГГц.

figure
pattern(rs,10e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 5 objects of type patch, surface.

Создайте сферическую антенну отражателя с круговым массивом антенн Discone

Скрипт Open Live Script

Создайте круговой массив с discone антеннами.

d = discone('Height',0.04);
circArr = circularArray('Element',d,'Radius',0.1);

Создайте сферическую антенну отражателя с круговым возбудителем массивов.

ant = reflectorSpherical('Exciter',circArr,'Radius',0.25)

ant =
  reflectorSpherical with properties:

       Exciter: [1x1 circularArray]
        Radius: 0.2500
         Depth: 0.1500
    FeedOffset: [0 0 0.0750]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]
    SolverType: 'MoM-PO'

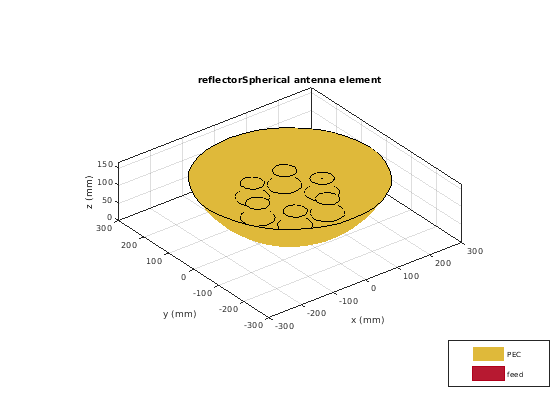

show(ant)

Figure contains an axes object. The axes object with title reflectorSpherical antenna element contains 15 objects of type patch, surface. These objects represent PEC, feed.

Ссылки

[1] Balanis, Теория Константина А. Антенны: Анализ и проектирование. 3-й редактор Хобокен, NJ: Джон Вайли, 2005.
