spiralRectangular

Создайте прямоугольную спиральную антенну на плоскости X-Y

расширьте все на странице

Описание

spiralRectangular объект создает сингл или 2D руку прямоугольная спиральная антенна. Прямоугольная спираль по умолчанию имеет две руки, питается центром и находится на плоскости X-Y. Значение по умолчанию, резонирующее частота, составляет 7,65 ГГц.

Спиральная прямоугольная антенна составлена из нитей. Расстояние между двумя фиолетовыми пунктирными линиями в схеме представляет первую нить или начальную ширину. Расстояние между двумя оранжевыми пунктирными линиями в схеме представляет вторую нить или начальную длину.

Default view of a rectangular spiral antenna showing the antenna parameters and the feed location.

Создание

Синтаксис

ant = spiralRectangular
ant = spiralRectangular(Name,Value)

Описание

пример

ant = spiralRectangular создает прямоугольный спиральный объект антенны по умолчанию, действующий на уровне 7,65 ГГц.

ant = spiralRectangular(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = spiralRectangular('NumArms',1) создает прямоугольный спиральный объект антенны одной рукой. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Количество рук спирали в виде 1 или 2.

Пример: 'NumArms',1

Пример: ant.NumArms = 1

Типы данных: double

Количество поворотов в спирали в виде скаляра в метрах. Одна длина поворота взята в качестве длины полного полного оборота. Чтобы вычислить длину 1,25 поворотов, первая спираль создается до одного поворота. Затем длина второго поворота масштабируется к данной части и добавляется к первой длине поворота.

Пример: 'NumTurns',2.0

Пример: ant.NumTurns = 2.0

Типы данных: double

Длина первой нити вдоль Оси Y от источника до средней линии ширины полосы второй нити в виде скаляра в метрах. InitialWidth ширина между пунктирными фиолетовыми цветными линиями в изображении антенны.

Пример: 'InitialWidth',0.0050

Пример: ant.InitialWidth = 0.0050

Типы данных: double

Длина второй нити вдоль Оси X от середины линии первой нити к половине ширины полосы третьей нити в виде скаляра в метрах. InitialLength ширина между пунктирными оранжевыми цветными линиями в изображении антенны.

Пример: 'InitialLength',0.0055

Пример: ant.InitialLength = 0.0055

Типы данных: double

Ширина полосы в виде скаляра в метрах.

Пример: 'StripWidth',5.0050e-04

Пример: ant.StripWidth = 5.0050e-04

Типы данных: double

Разрядка между поворотами спирали в виде скаляра в метрах.

Пример: 'Spacing',0.0015

Пример: ant.Spacing = 0.0015

Типы данных: double

Направление спиральных поворотов (обмотки) в виде 'CW' или 'CCW'.

Пример: 'WindingDirection', 'CW'

Пример: ant.WindingDirection = CW

Типы данных: char | string

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны
rectspirallength2turnsВычислите количество поворотов для заданной длины руки в прямоугольной спиральной антенне

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите прямоугольную спиральную антенну по умолчанию.

ant = spiralRectangular
ant =
  spiralRectangular with properties:

             NumArms: 2
            NumTurns: 1.5300
        InitialWidth: 0.0010
       InitialLength: 0.0015
          StripWidth: 4.0500e-04
             Spacing: 0.0011
    WindingDirection: 'CCW'
           Conductor: [1x1 metal]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes object. The axes object with title spiralRectangular antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

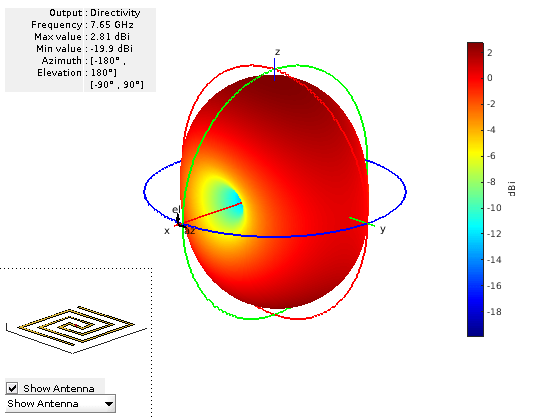

Постройте диаграмму направленности антенны на частоте по умолчанию.

pattern(ant,7.65e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

Скрипт Open Live Script

Создайте прямоугольный спиральный объект антенны двумя руками и двумя поворотами.

ant_d = spiralRectangular('NumArms',2,'NumTurns',2,'InitialLength',1e-3,...
           'InitialWidth',1e-3,'Spacing',0.5e-3,'StripWidth',0.5e-3);

Назад спираль с помощью объекта антенны отражателя.

    r = reflector('Exciter',ant_d,'GroundPlaneLength',15e-3,'GroundPlaneWidth',...
        15e-3,'Spacing',2e-3,'Substrate',dielectric('FR4'));
    figure;
    show(r);

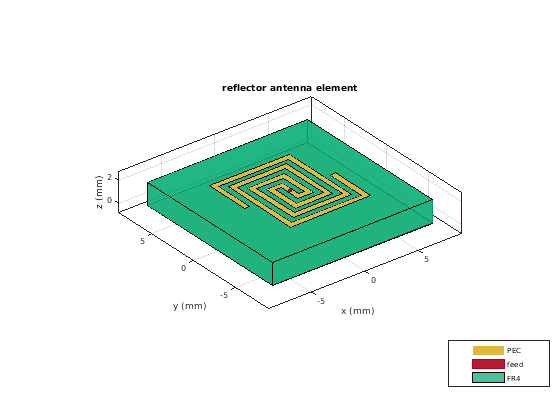

Figure contains an axes object. The axes object with title reflector antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

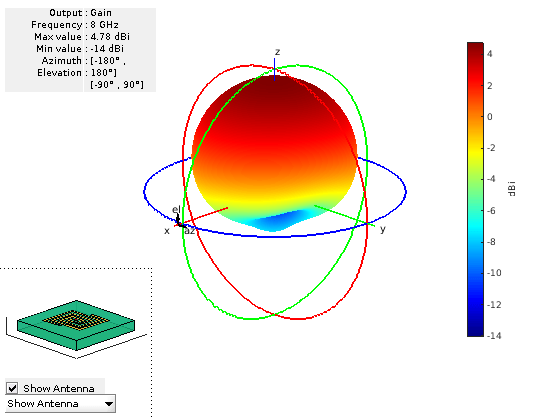

Постройте диаграмму направленности антенны на заданной частоте.

    figure;
    pattern(r,8e9);

Figure contains an axes object and other objects of type uicontrol. The axes object contains 6 objects of type patch, surface. This object represents FR4.

Скрипт Open Live Script

Создайте одну руку прямоугольная спиральная антенна с общей длиной руки 291 мм.

ant = spiralRectangular('NumArms',1,'NumTurns',3,'InitialLength',4.5e-3,...
              'InitialWidth',4.5e-3,'Spacing',3.3e-3,'StripWidth',1.2e-3);
nT = rectspirallength2turns(ant,291e-3);
ant.NumTurns = nT;
figure;
show(ant);

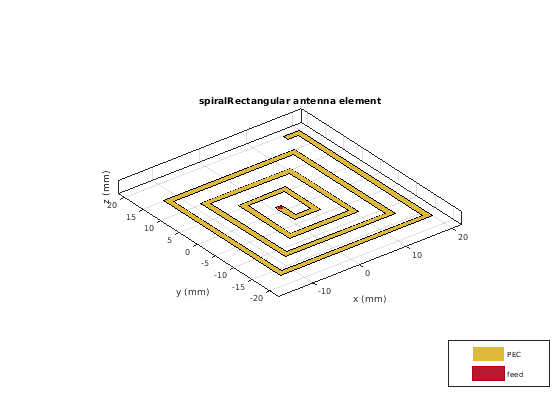

Figure contains an axes object. The axes object with title spiralRectangular antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Ссылки

[1] Nakano, H., Х. Ясуи и Дж. Ямочи. “Числовой Анализ Антенн Спирали 2D Руки, Печатных на Подложке Диэлектрика Конечного Размера”. Транзакции IEEE на Антеннах и Распространении 50, № 3 (март 2002): 362–70. https://doi.org/10.1109/8.999628.

[2] Nakano, H., Дж. Это, И. Окабе и Дж. Ямочи. “Наклоненный - и Формирование Осевого Луча Одно Рукой Прямоугольная Спиральная Антенна с Компактной Диэлектрической Подложкой и Проведением Плоскости”. Транзакции IEEE на Антеннах и Распространении 50, № 1 (январь 2002): 17–24. https://doi.org/10.1109/8.992557.

Смотрите также

| |

Темы

Введенный в R2020a
