Запланируйте радарную сеть использование моделирования распространения по ландшафту. Данные о ландшафте уровня 1 DTED импортированы для области, которая содержит пять кандидатов моностатические радарные сайты. Основное уравнение радиолокации используется, чтобы определить, могут ли целевые местоположения быть обнаружены, где дополнительная потеря на пути вычисляется с помощью или модели распространения Лонгли-Райса или Ландшафта Интегрированную Грубую Землю Model™ (TIREM™). Лучшие три сайта выбраны для обнаружения цели, которая летит на уровне 500 метров над уровнем земли. Сценарий обновляется, чтобы смоделировать цель, которая летит на уровне 250 метров над уровнем земли. Радарные карты покрытия показывают для обоих сценариев.

Запланируйте ссылку фиксированного беспроводного доступа (FWA) по ландшафту с помощью технологий 5G. FWA является вариантом использования для 5G, чтобы включить широкополосные услуги в дома или предприятия, где услуги проводной связи или недоступны или неблагополучны. FWA соединяет базовую станцию с фиксированным беспроводным терминалом (FWT) пользователя [1]. На высоких частотах, требуемых для 5G, ландшафт и ухудшения потери на пути как листва и погода играют важную роль в определении успеха ссылки.

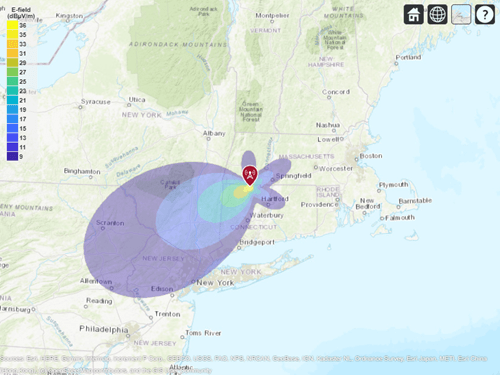

Вычислите полевую силу антенны на плоскую землю и отобразите ее на карте.

Вычислите и визуализируйте силу сигнала между передатчиком и несколькими приемниками. Визуализация включает карту покрытия области и окрашенные линии связи. Пример также показывает выбор направленной антенны для того, чтобы достигнуть линии связи с определенным местоположением.

Визуализируйте изменяющийся шаблон и карту покрытия антенной решетки, когда это сканирует развертку углов. Антенная решетка создается с помощью Antenna Toolbox™ и Phased Array System Toolbox™. Массив спроектирован, чтобы быть направленным и изойти в xy-плоскости, чтобы сгенерировать максимальную зону обслуживания в географическом азимуте. Передатчик и сайты приемника созданы и показаны на карте, и шаблон и карта покрытия отображены, когда антенная решетка управляется.

Создайте 5G городская тестовая среда макроячейки и визуализируйте сигнал к интерференции плюс шумовое отношение (SINR) на карте. Тестовая среда основана на инструкциях, заданных в Отчете ITU-R M. [IMT-2020. EVAL] [1] для оценки технологий радио 5G. Этот отчет задает несколько тестовых сред и сценариев использования в Разделе 8.2. Тестовая среда в этом примере основана на городской среде с высокой пользовательской плотностью и загрузками трафика, фокусирующимися на пешеходных и автомобильных пользователях (Плотный Городской-eMBB). Тестовая среда включает шестиугольную сеть ячейки, а также пользовательскую антенную решетку, которая реализована с помощью Phased Array System Toolbox™.

Трассировка лучей для городских ландшафтов.
