Отобразите объем
volshow
объем отображений объекта и позволяет вам изменить внешний вид отображения.
volshow(
отображает 3-D полутоновый объем V
)V
на рисунке. Можно вращать и увеличить и уменьшить масштаб на отображении в интерактивном режиме с помощью мыши.
volshow(
отображает 3-D полутоновый объем V
,config
)V
. config
struct, экспортируемый из приложения Volume Viewer. config
struct управляет визуализацией объема, содержа значения для volshow
свойства объектов.
volshow(
отображает объем, с помощью одной или нескольких пар "имя-значение", чтобы установить свойства, которые управляют визуализацией объема. Для списка пар "имя-значение" смотрите Свойства. Заключите каждое имя свойства в кавычки.V
,Name,Value
)
volshow(V,'BackgroundColor','w')
отображает 3-D полутоновый объем V
на рисунке с белым цветом фона.
возвращает vs
= volshow(___)volshow
объект со свойствами, которые могут использоваться, чтобы управлять визуализацией объема.
V
— 3-D полутоновый объем3-D полутоновый объем в виде числового массива.
Типы данных: single
| double
| int8
| int16
| int32
| uint8
| uint16
| uint32
| logical
config
— Рендеринг информации экспортирован Volume Viewerstruct
Рендеринг информации экспортирован Volume Viewer в виде struct
.
Типы данных: single
| double
| int8
| int16
| int32
| uint8
| uint16
| uint32
| logical
Alphamap
— Карта прозрачности для содержимого объемаКарта прозрачности для содержимого объема в виде 256 1 числового массива, со значениями в области значений [0, 1]. Картой прозрачности по умолчанию является векторный linspace(0,1,256)'
.
BackgroundColor
BackgroundColor
(значение по умолчанию) | триплет RGB | название цвета | короткое название цветаЦвет фона в виде триплета RGB, названия цвета или короткого названия цвета.
Можно задать любой цвет с помощью триплета RGB. Триплет RGB является вектором-строкой с 3 элементами, элементы которого задают интенсивность красных, зеленых, и синих компонентов цвета. Интенсивность должна быть в области значений [0,1].
Можно задать некоторые простые цвета по наименованию как строковый скаляр или вектор символов. Эта таблица приводит опции именованного цвета и эквивалентные триплеты RGB.
Название цвета | Краткое название | Триплет RGB | Внешний вид |
---|---|---|---|
'red' | 'r' | [1 0 0]
|
|
'green' | 'g' | [0 1 0]
|
|
'blue' | 'b' | [0 0 1]
|
|
'cyan'
| 'c' | [0 1 1]
|
|
'magenta' | 'm' | [1 0 1]
|
|
'yellow' | 'y' | [1 1 0]
|
|
'black' | 'k' | [0 0 0]
|
|
'white' | 'w' | [1 1 1]
|
|
Вот триплеты RGB для цветов по умолчанию что MATLAB® использование во многих типах графиков.
Триплет RGB | Внешний вид |
---|---|
[0 0.4470 0.7410]
|
|
[0.8500 0.3250 0.0980]
|
|
[0.9290 0.6940 0.1250]
|
|
[0.4940 0.1840 0.5560]
|
|
[0.4660 0.6740 0.1880]
|
|
[0.3010 0.7450 0.9330]
|
|
[0.6350 0.0780 0.1840]
|
|
Пример: 'BackgroundColor','r'
Пример: 'BackgroundColor','green'
Пример: 'BackgroundColor',[0 0.4470 0.7410]
CameraPosition
— Местоположение камеры
(значение по умолчанию) | вектор с 3 элементамиМестоположение камеры или точка зрения в виде вектора с 3 элементами из формы [x y z]
. Этот вектор задает координаты осей местоположения камеры, которое является точкой, от которой вы просматриваете оси. Камера ориентирована вдоль оси представления, которая является прямой линией, которая соединяет положение камеры и целевой объект камеры. Изменение CameraPosition
свойство изменяет точку, от которой вы просматриваете объем. Для рисунка смотрите Терминологию Графики Камеры. В интерактивном режиме вращение объема изменяет значение этого свойства.
CameraTarget
— Точка используется в качестве целевого объекта камеры
(значение по умолчанию) | вектор с 3 элементамиТочка, используемая в качестве целевого объекта камеры в виде вектора с 3 элементами из формы [x y z]
. Камера ориентирована вдоль оси представления, которая является прямой линией, которая соединяет положение камеры и целевой объект камеры. Для рисунка смотрите Терминологию Графики Камеры.
CameraUpVector
— Вектор, задающий вверх направление
(значение по умолчанию) | вектор с 3 элементамиВектор, задающий вверх направление в виде вектора направления с 3 элементами из формы [x y z]
. По умолчанию, volshow
задает z - ось как направление ([0 0 1]
). Для рисунка смотрите Терминологию Графики Камеры. В интерактивном режиме вращение объема изменяет значение этого свойства.
CameraViewAngle
— Поле зрения
(значение по умолчанию) | числовой скалярПоле зрения в виде скалярного угла в области значений [0, 180). Чем больше угол, тем больше поле зрения. Кроме того, когда угол увеличивается, объекты кажутся меньшими в сцене. Для рисунка смотрите Терминологию Графики Камеры.
Colormap
— Палитра содержимого объемаgray(256)
(значение по умолчанию) | 256 3 числовой массивПалитра содержимого объема в виде 256 3 числового массива со значениями в области значений [0, 1].
InteractionsEnabled
— Интерактивность объемаtrue
(значение по умолчанию) | false
Интерактивность объема в виде true
или false
. Когда true
, можно масштабировать использование колесика прокрутки мыши и вращаться путем перетаскивания на объеме. Вращение и изменение масштаба выполняются о значении, заданном CameraTarget
свойство. Когда false
, вы не можете взаимодействовать с объемом.
IsosurfaceColor
— Цвет изоповерхностиЦвет изоповерхности в виде триплета RGB, названия цвета или короткого названия цвета. Это свойство задает цвет объема когда Renderer
свойство установлено в 'Isosurface'
.
Можно задать любой цвет с помощью триплета RGB. Триплет RGB является вектором-строкой с 3 элементами, элементы которого задают интенсивность красных, зеленых, и синих компонентов цвета. Интенсивность должна быть в области значений [0,1].
Можно задать некоторые простые цвета по наименованию как строковый скаляр или вектор символов. Эта таблица приводит опции именованного цвета и эквивалентные триплеты RGB.
Название цвета | Краткое название | Триплет RGB | Внешний вид |
---|---|---|---|
'red' | 'r' | [1 0 0]
|
|
'green' | 'g' | [0 1 0]
|
|
'blue' | 'b' | [0 0 1]
|
|
'cyan'
| 'c' | [0 1 1]
|
|
'magenta' | 'm' | [1 0 1]
|
|
'yellow' | 'y' | [1 1 0]
|
|
'black' | 'k' | [0 0 0]
|
|
'white' | 'w' | [1 1 1]
|
|
Вот триплеты RGB для цветов по умолчанию, которые MATLAB использует во многих типах графиков.
Триплет RGB | Внешний вид |
---|---|
[0 0.4470 0.7410]
|
|
[0.8500 0.3250 0.0980]
|
|
[0.9290 0.6940 0.1250]
|
|
[0.4940 0.1840 0.5560]
|
|
[0.4660 0.6740 0.1880]
|
|
[0.3010 0.7450 0.9330]
|
|
[0.6350 0.0780 0.1840]
|
|
Пример: 'IsosurfaceColor','r'
Пример: 'IsosurfaceColor','green'
Пример: 'IsosurfaceColor',[0 0.4470 0.7410]
Isovalue
— Значение, которое задает поверхность объема
(значение по умолчанию) | неотрицательный номерЗначение, которое задает поверхность объема, чертившую когда Renderer
свойство установлено в 'Isosurface'
В виде неотрицательного номера в области значений [0, 1].
Lighting
— Включайте источник света в рендерингtrue
(значение по умолчанию) | false
Включайте источник света в рендеринг в виде логического скаляра.
Parent
— Родительский элемент volshow
объектgcf
(значение по умолчанию) | uipanel | фигураРодительский элемент volshow
объект в виде указателя на uipanel
или figure
. Если вы не задаете родительский элемент, то родительский элемент volshow
объектом является gcf
.
Renderer
— Стиль рендеринга'VolumeRendering'
| 'MaximumIntensityProjection'
| 'Isosurface'
Стиль рендеринга в виде одного из значений в этой таблице. Когда объемом является logical
, стилем рендеринга по умолчанию является 'Isosurface'
, в противном случае стилем рендеринга по умолчанию является 'VolumeRendering'
.
Значение | Описание |
---|---|
'VolumeRendering' | Просмотрите объем на основе заданного цвета и прозрачности для каждого вокселя. |
'MaximumIntensityProjection' | Просмотрите воксель с самым высоким значением интенсивности для каждого луча, спроектированного через данные. |
'Isosurface' | Просмотрите изоповерхность объема, заданного значением в Isovalue . |
ScaleFactors
— Масштабные коэффициенты раньше перемасштабировали объем
(значение по умолчанию) | 1 3 положительный числовой массивМасштабные коэффициенты раньше перемасштабировали объем в виде 1 3 положительного числового массива. Значения в массиве соответствуют масштабному коэффициенту, примененному в x, y и направлении z.
setVolume | Регулируйте новую громкость |

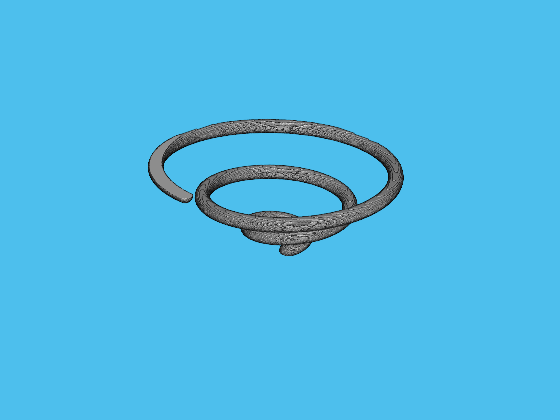

Загрузите и просмотрите объем.
load('spiralVol.mat');
h = volshow(spiralVol);
Задайте имя файла GIF.
filename = 'animatedSpiral.gif';

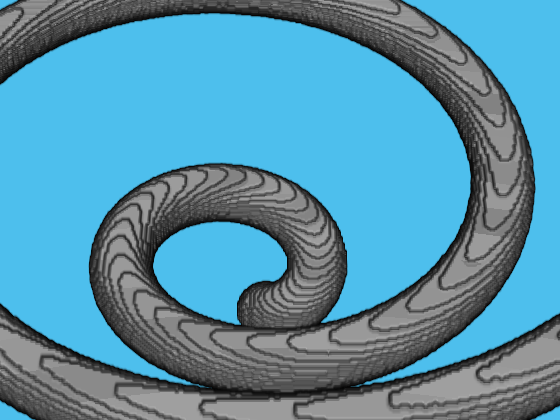

Создайте массив положений камеры вокруг модульного круга.
vec = linspace(0,2*pi(),120)'; myPosition = [cos(vec) sin(vec) ones(size(vec))];
Цикл через и создает изображение в каждом положении камеры.
for idx = 1:120 % Update current view. h.CameraPosition = myPosition(idx,:); % Use getframe to capture image. I = getframe(gcf); [indI,cm] = rgb2ind(I.cdata,256); % Write frame to the GIF File. if idx == 1 imwrite(indI, cm, filename, 'gif', 'Loopcount', inf, 'DelayTime', 0.05); else imwrite(indI, cm, filename, 'gif', 'WriteMode', 'append', 'DelayTime', 0.05); end end

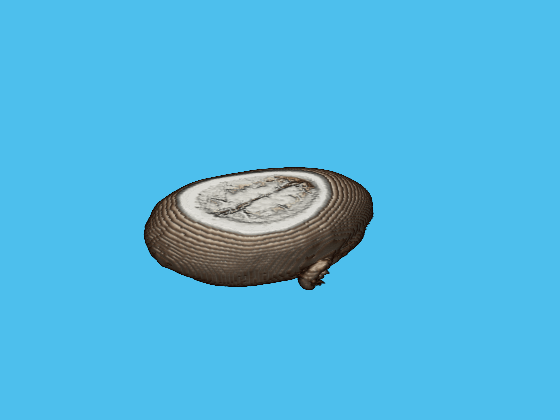

Загрузите данные MRI и удалите одноэлементную размерность.
load mri
V = squeeze(D);
Сгенерируйте палитру и прозрачность (альфа) карта, которой удовлетворяют для изображений MRI.
intensity = [0 20 40 120 220 1024]; alpha = [0 0 0.15 0.3 0.38 0.5]; color = ([0 0 0; 43 0 0; 103 37 20; 199 155 97; 216 213 201; 255 255 255]) ./ 255; queryPoints = linspace(min(intensity),max(intensity),256); alphamap = interp1(intensity,alpha,queryPoints)'; colormap = interp1(intensity,color,queryPoints);
Просмотрите объем с пользовательской палитрой и картой прозрачности. Перетащите мышь, чтобы вращать объем. Используйте колесико прокрутки, чтобы увеличить масштаб и из объема.
vol = volshow(V,'Colormap',colormap,'Alphamap',alphamap);
Загрузка данных.
load mri
V = squeeze(D);

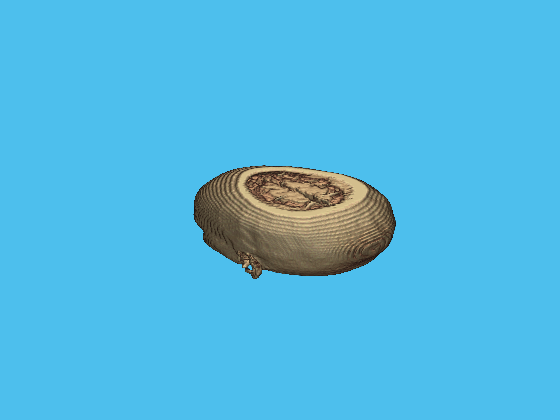

Сгенерируйте палитру и alphamap, которые идеальны для визуализации изображений CT.
intensity = [-3024,-16.45,641.38,3071]; alpha = [0, 0, 0.72, 0.72]; color = ([0 0 0; 186 65 77; 231 208 141; 255 255 255]) ./ 255; queryPoints = linspace(min(intensity),max(intensity),256); alphamap = interp1(intensity,alpha,queryPoints)'; colormap = interp1(intensity,color,queryPoints);
Просмотрите объем с пользовательской палитрой и alphamap
volshow(V,'Colormap',colormap,'Alphamap',alphamap);
volshow
функция создает uipanel
объект на заданном родительском рисунке. Панели являются контейнерами, которые собирают в группу компоненты пользовательского интерфейса. volshow
отображает объемные данные в uipanel
. В отличие от этого imshow
отображения отображают в Axes
. Если вы вызываете imshow
отобразить изображение на рисунке в который volshow
отобразил объем, затем imshow
не перезаписывает объем, отображенный volshow
. Axes
созданный imshow
отображения позади uipanel
.
Volume Viewer | labelvolshow
| isosurface
| slice
| obliqueslice
