surface
Примитивная объемная поверхностная диаграмма
Синтаксис
Описание
surface( создает примитивную, 3D объемную поверхностную диаграмму. Графики функций значения в матричном X,Y,Z)Z когда высоты выше сетки в x-y плоскость заданы X и Y. Цвет поверхности варьируется согласно высотам, заданным Z.
В отличие от этого, surf функция, примитив surface функция не вызывает newplot прежде, чем построить и не уважает значение NextPlot свойство для фигуры или осей. Вместо этого это добавляет объемную поверхностную диаграмму в текущую систему координат, не удаляя другие графические объекты или сбрасывая свойства осей.
surface( создает примитивную объемную поверхностную диаграмму и использует столбец и индексы строки элементов в Z)Z как x - и y - координаты.
surface( графики в осях заданы ax,___)ax вместо текущей системы координат. Задайте оси как первый входной параметр.
surface(___, задает поверхностные свойства с помощью одного или нескольких аргументов пары "имя-значение". Например, Name,Value)'FaceAlpha',0.5 создает полупрозрачную поверхность.
s = surface(___) возвращает график примитивный объект подложки. Используйте s изменить поверхность после того, как это создается. Для списка свойств смотрите Surface Properties.
Примеры
Создание объемной поверхностной диаграммы

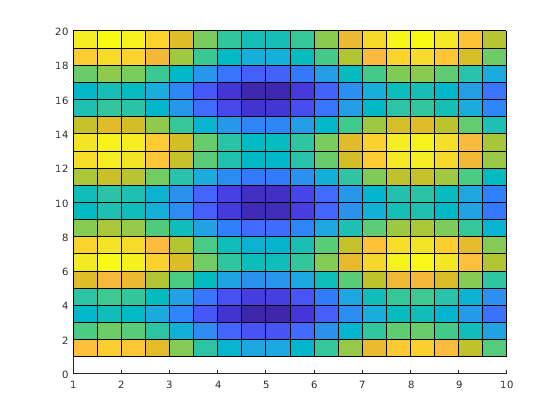

Создайте три матрицы, одного размера. Затем постройте их как поверхность. Поверхность использует Z и для высоты и для цвета.
[X,Y] = meshgrid(1:0.5:10,1:20); Z = sin(X) + cos(Y); surface(X,Y,Z)

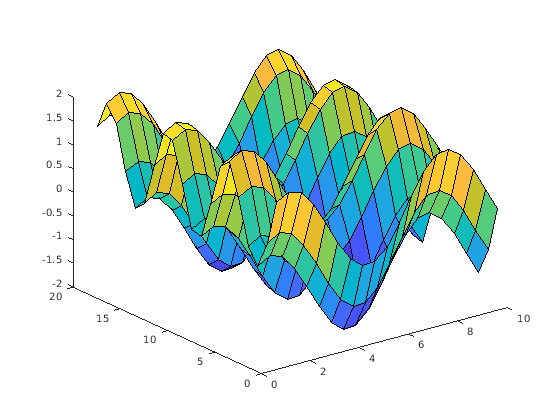

По умолчанию появитесь отображения в осях с помощью двумерного представления. Измените оси в 3D представление.
view(3)
Определение цветов палитры для объемной поверхностной диаграммы

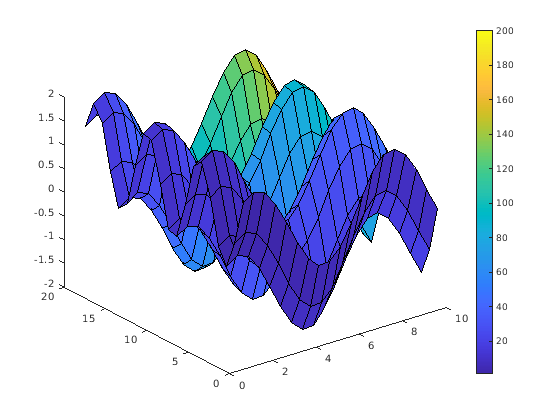

Задайте цвета для объемной поверхностной диаграммы включения четвертого матричного входа, C. Сетчатый график использует Z для высоты и C для цвета. Задайте цвета с помощью палитры, которая использует одно числа, чтобы обозначать цвета на спектре. Когда вы используете палитру, C одного размера с Z. Добавьте цветную полосу в график, чтобы показать как значения данных в C соответствуйте цветам в палитре и установите представление графика к 3D представлению по умолчанию.
[X,Y] = meshgrid(1:0.5:10,1:20); Z = sin(X) + cos(Y); C = X.*Y; surface(X,Y,Z,C) colorbar view(3)
Изменение внешнего вида объемной поверхностной диаграммы

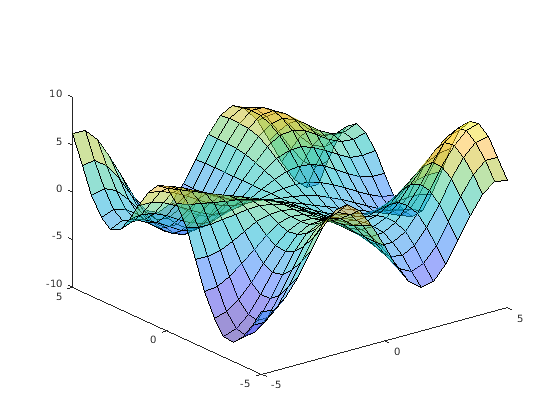

Создайте полупрозрачную поверхность путем определения FaceAlpha пара "имя-значение" с 0.5 как значение. Чтобы позволить дальнейшие модификации, присвойте объект подложки переменной s.
[X,Y] = meshgrid(-5:.5:5);
Z = Y.*sin(X) - X.*cos(Y);
s = surface(X,Y,Z,'FaceAlpha',0.5);
view(3)

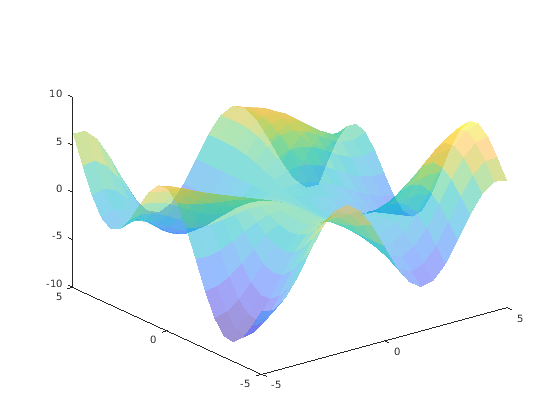

Используйте s получить доступ и изменить свойства объекта подложки после того, как это создается. Например, скройте ребра путем установки EdgeColor свойство.
s.EdgeColor = 'none';
Изображение на дисплее вдоль объемной поверхностной диаграммы
Создайте поверхность и отобразите изображение вдоль него.
Создайте три матрицы, одного размера.
[pX,pY,pZ] = peaks(25);
Загрузите набор данных, содержащий изображение Земли. Данные изображения появляются в переменной X рабочей области, и связанная палитра появляется в map.
load earth
whoYour variables are: X map pX pY pZ
Создайте объемную поверхностную диаграмму и отобразите изображение вдоль поверхности. Начиная с поверхностных данных pZ и цветные данные X имеют различные размеры, устанавливают поверхностный FaceColor к 'texturemap'. Установите представление графика к 3D представлению по умолчанию.
surface(pX,pY,pZ,X,'FaceColor','texturemap', ... 'EdgeColor','none','CDataMapping','direct') colormap(map) view(3)
Входные параметры
X — x - координаты
матрица | вектор
x- в виде матрицы тот же размер как Z, или как вектор с длиной n, где [m,n] = size(Z). Если вы не задаете значения для X и Y, surface использует векторы (1:n) и (1:m).
Можно использовать meshgrid функция, чтобы создать X и Y матрицы.
XData свойство Surface объектно-ориентированная память x - координаты.
Пример: X = 1:10
Пример: X = [1 2 3; 1 2 3; 1 2 3]
Пример: [X,Y] = meshgrid(-5:0.5:5)
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Y — y - координаты
матрица | вектор
y- в виде матрицы тот же размер как Z или как вектор с длиной m, где [m,n] = size(Z). Если вы не задаете значения для X и Y, surface использует векторы (1:n) и (1:m).
Можно использовать meshgrid функция, чтобы создать X и Y матрицы.
YData свойство объекта подложки хранит y - координаты.
Пример: Y = 1:10
Пример: Y = [1 1 1; 2 2 2; 3 3 3]
Пример: [X,Y] = meshgrid(-5:0.5:5)
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Z — z - координаты
матрица
z- в виде матрицы. Z должен иметь по крайней мере две строки и два столбца.
Z задает высоту объемной поверхностной диаграммы в каждом x-y координата. Если вы не задаете цвета, то Z также задает поверхностные цвета.
ZData свойство объекта подложки хранит z - координаты.
Пример: Z = [1 2 3; 4 5 6]
Пример: Z = sin(x) + cos(y)
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
C — Цветовая гамма
матрица | m- n- 3 массив триплетов RGB
Цветовая гамма в виде m- n матрица индексов палитры или как m- n- 3 массив триплетов RGB, где Z m- n.
Чтобы использовать цвета палитры, задайте
Cкак матрица. Для каждого узла решетки на поверхности,Cуказывает на цвет в палитре.CDataMappingсвойство объекта подложки управляет как значения вCсоответствуйте раскрашивает палитру.Чтобы использовать цвета истинного цвета, задайте
Cкак массив триплетов RGB.
Для получения дополнительной информации смотрите Различия Между Палитрами и Истинным цветом.
CData свойство объекта подложки хранит цветовую гамму. Для дополнительного управления окраской поверхности используйте FaceColor и EdgeColor свойства.
ax — Оси, чтобы построить в
объект осей
Оси, чтобы построить в в виде axes объект. Если вы не задаете оси, то surface графики в текущую систему координат.
Аргументы name-value
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
surface(X,Y,Z,'FaceAlpha',0.5,'EdgeColor','none') создает полупрозрачную поверхность без чертивших ребер.Примечание
Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Surface Properties.
Цвет линии ребра в виде одного из значений, перечисленных здесь. Цвет по умолчанию [0 0 0] соответствует черным ребрам.
| Значение | Описание |
|---|---|
'none' | Не чертите ребра. |
'flat' | Используйте различный цвет для каждого ребра на основе значений в
|
'interp' |
Используйте интерполированную окраску для каждого ребра на основе значений в
|
| Триплет RGB, шестнадцатеричный цветовой код или название цвета |
Используйте заданный цвет для всех ребер. Эта опция не использует значения цвета в
|
Триплеты RGB и шестнадцатеричные цветовые коды полезны для определения пользовательских цветов.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; например,[0.4 0.6 0.7].Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (
#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от0кF. Значения не являются чувствительными к регистру. Таким образом, цветовые коды'#FF8800','#ff8800','#F80', и'#f80'эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan' | 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использование во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
![Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue](colororder1.png){kind=small}
![Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange](colororder2.png){kind=small}
![Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow](colororder3.png){kind=small}
![Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple](colororder4.png){kind=small}
![Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green](colororder5.png){kind=small}
![Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue](colororder6.png){kind=small}
![Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red](colororder7.png){kind=small}
Стиль линии в виде одной из опций перечислен в этой таблице.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая линия | Никакая линия |
Цвет поверхности в виде одного из значений в этой таблице.
| Значение | Описание |
|---|---|
'flat' | Используйте различный цвет для каждой поверхности на основе значений в
|
'interp' |
Используйте интерполированную окраску для каждой поверхности на основе значений в
|
| Триплет RGB, шестнадцатеричный цветовой код или название цвета |
Используйте заданный цвет для всех поверхностей. Эта опция не использует значения цвета в
|
'texturemap' | Преобразуйте цветные данные в CData так, чтобы это соответствовало поверхности. |
'none' | Не чертите поверхности. |
Триплеты RGB и шестнадцатеричные цветовые коды полезны для определения пользовательских цветов.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; например,[0.4 0.6 0.7].Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (
#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от0кF. Значения не являются чувствительными к регистру. Таким образом, цветовые коды'#FF8800','#ff8800','#F80', и'#f80'эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan' | 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
