Вертикально вытесните 2D геометрию или заданные поверхности 3-D геометрии
extrude( экструзия задала поверхности 3-D геометрии вдоль направления, нормального к поверхностям. Здесь, g,FaceID,height)FaceID задает который поверхности вытеснить. Можно вытеснить поверхности на несколько слоев путем определения height как вектор из толщин слоев.
Все заданные поверхности должны быть плоскими и иметь ту же ориентацию. Вытесненные объемы не должны пересекаться друг с другом или с существующей геометрией.
h = extrude(___)h. Если исходной геометрией является DiscreteGeometry объект, затем функция изменяет исходную геометрию и h указатель на модифицированный DiscreteGeometry объект. Если исходной геометрией является AnalyticGeometry объект, затем h указатель на новый DiscreteGeometry объект. В этом случае исходная геометрия остается неизменной.
Создайте 3-D геометрию путем вытеснения 2D геометрии вдоль оси z.
Создайте модель PDE.
model = createpde;
Импортируйте 2D геометрию.
g = importGeometry(model,'PlateHolePlanar.stl');Постройте геометрию и отобразите метки поверхности.
pdegplot(g,'FaceLabels','on')
Создайте 3-D геометрию путем вытеснения 2D геометрии вдоль оси z 5 модулями.
extrude(g,5)
ans =
DiscreteGeometry with properties:
NumCells: 1
NumFaces: 7
NumEdges: 15
NumVertices: 10
Vertices: [10x3 double]

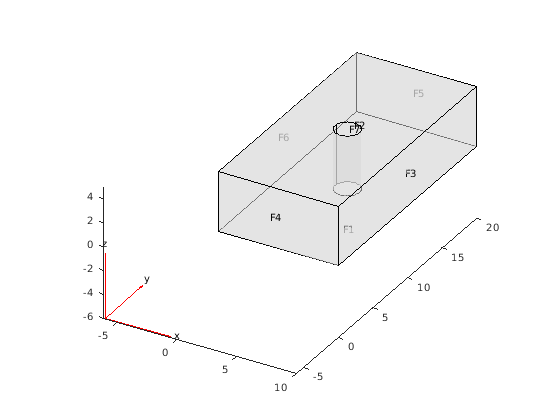

Постройте новую геометрию и отобразите метки поверхности.
pdegplot(g,'FaceLabels','on','FaceAlpha',0.5)
Создайте сложенную многослойную 3-D геометрию путем вытеснения 2D геометрии вдоль оси z.
Создайте модель PDE.
model = createpde;
Импортируйте геометрию.
g = importGeometry(model,'PlateHolePlanar.stl')g =
DiscreteGeometry with properties:
NumCells: 0
NumFaces: 1
NumEdges: 5
NumVertices: 5
Vertices: [5x3 double]
Постройте геометрию и отобразите метки поверхности.
pdegplot(g,'FaceLabels','on')
Создайте 3-D геометрию, состоящую из трех блоков с отверстиями, сложенными друг на друге. Высоты блоков равняются 5, 10, и 20 модулей.
extrude(g,[5,10,20])
ans =
DiscreteGeometry with properties:
NumCells: 3
NumFaces: 19
NumEdges: 35
NumVertices: 20
Vertices: [20x3 double]

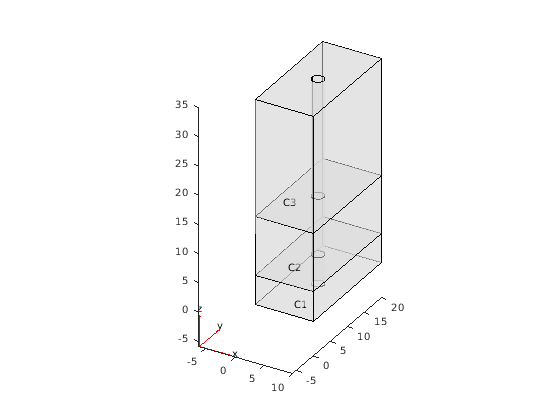

Постройте новую геометрию и отобразите метки ячейки.
pdegplot(g,'CellLabels','on','FaceAlpha',0.5)
Вытесните 2D геометрию, которой добавил вершину addVertex функция. Слои вытесненной геометрии, у всех есть соответствующая вершина, но нет никаких ребер между этими вершинами.
Создайте модель PDE.
model = createpde;
Импортируйте геометрию.
g = importGeometry(model,'PlateHolePlanar.stl');Постройте геометрию и отобразите метки вершины.

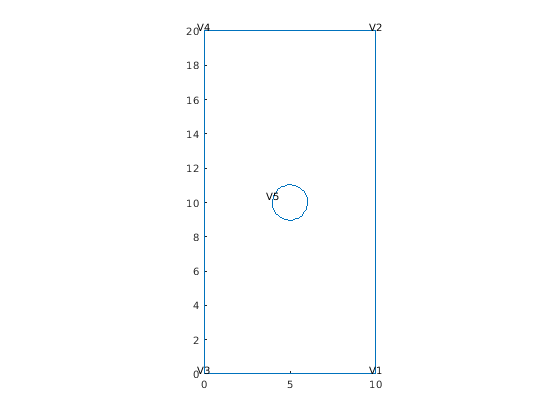

pdegplot(g,'VertexLabels','on')
Добавьте новую вершину на правом краю.

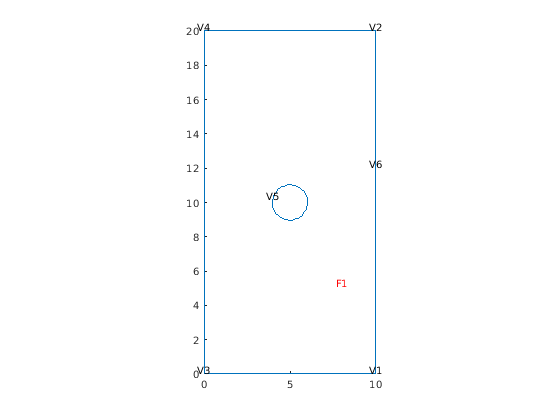

addVertex(g,'Coordinates',[10 12]);Постройте новую геометрию и отобразите метки вершины.
pdegplot(g,'FaceLabels','on','VertexLabels','on')
Создайте 3-D геометрию, состоящую из трех блоков с отверстиями, сложенными друг на друге. Высоты блоков равняются 5, 10, и 20 модулей.
extrude(g,[5,10,20])
ans =
DiscreteGeometry with properties:
NumCells: 3
NumFaces: 19
NumEdges: 35
NumVertices: 24
Vertices: [24x3 double]

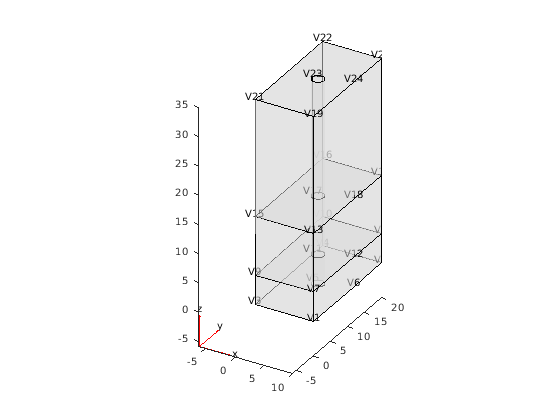

Постройте новую геометрию и отобразите метки вершины. extrude функция реплицирует добавленную вершину V6 в три новых вершины: V12, V18, и V24. Это не создает ребра между этими вершинами.
pdegplot(g,'VertexLabels','on','FaceAlpha',0.5)
Вытесните 2D геометрию, которой добавил поверхность addFace функция.
Создайте модель PDE.
model = createpde;
Импортируйте геометрию.
g = importGeometry(model,'PlateHolePlanar.stl');Постройте геометрию и отобразите метки ребра и поверхность.
pdegplot(g,'FaceLabels','on','EdgeLabels','on')
Заполните отверстие в центре путем добавления поверхности.
addFace(g,5)
ans =
DiscreteGeometry with properties:
NumCells: 0
NumFaces: 2
NumEdges: 5
NumVertices: 5
Vertices: [5x3 double]

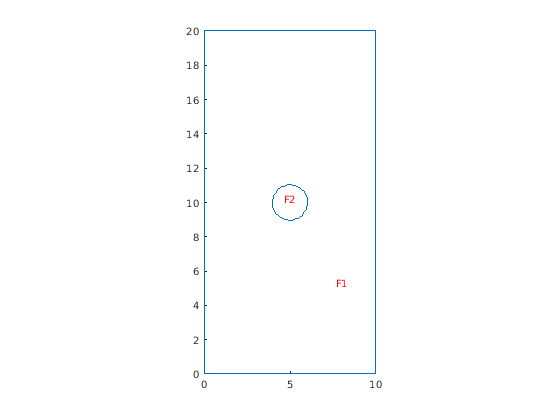

Постройте модифицированную геометрию.
pdegplot(g,'FaceLabels','on')
Создайте 3-D геометрию путем вытеснения 2D геометрии вдоль оси z 2 модулями.
extrude(g,2)
ans =
DiscreteGeometry with properties:
NumCells: 2
NumFaces: 9
NumEdges: 15
NumVertices: 10
Vertices: [10x3 double]

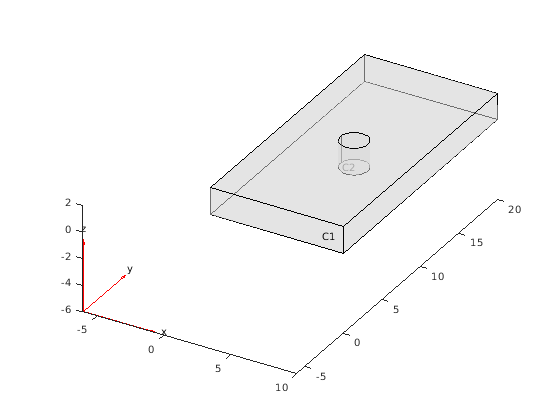

Постройте новую геометрию и отобразите метки ячейки.
pdegplot(g,'CellLabels','on','FaceAlpha',0.5)
Вытесните заданные поверхности 3-D геометрии.

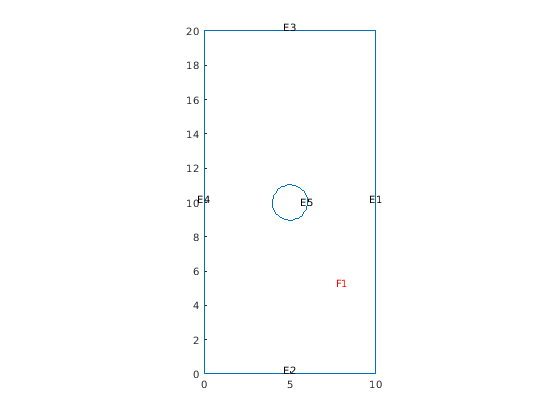

Импортируйте геометрию и постройте ее с метками ребра и поверхностью.
g = importGeometry('PlateHolePlanar.stl'); pdegplot(g,'FaceLabels','on','EdgeLabels','on')
Заполните отверстие в центре путем добавления поверхности. Постройте модифицированную геометрию.
addFace(g,5); pdegplot(g,'FaceLabels','on')
Создайте 3-D геометрию путем вытеснения 2D геометрии вдоль оси z 2 модулями.
extrude(g,2);

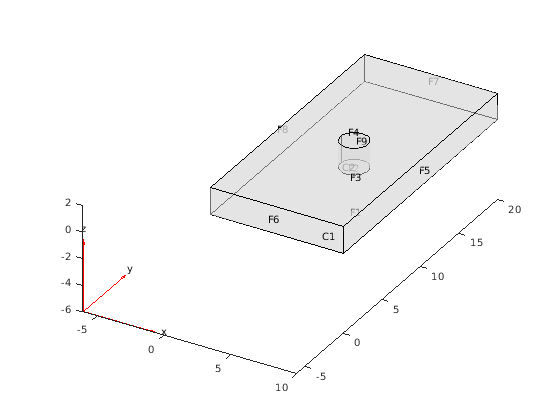

Постройте новую геометрию с ячейкой и столкнитесь с метками.
pdegplot(g,'CellLabels','on','Facelabels','on','FaceAlpha',0.5)
Теперь вытесните центральную поверхность геометрии 5 модулями.
extrude(g,4,5);

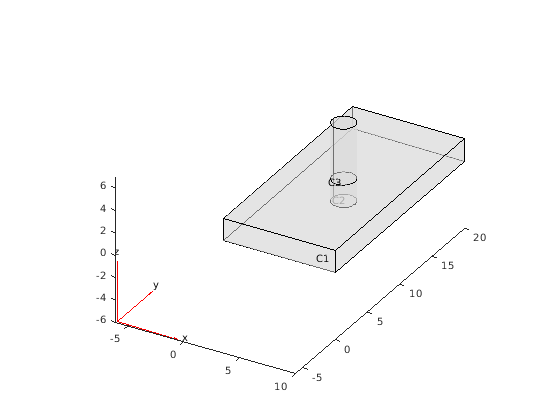

Постройте получившуюся геометрию с метками ячейки.
pdegplot(g,'CellLabels','on','FaceAlpha',0.5)

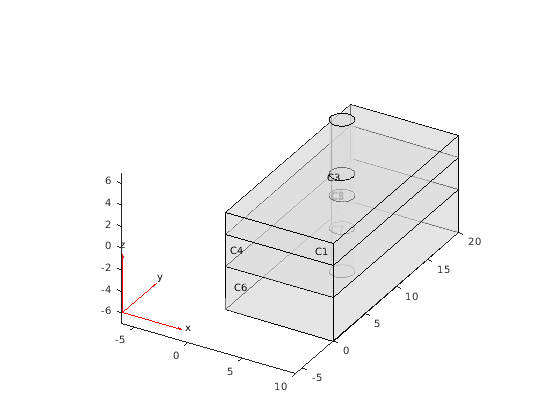

Теперь вызовите extrude снова, и на этот раз задайте вектор из высот. Функция вытесняет все заданные поверхности каждой из заданных высот, которая создает несколько слоев.
extrude(g,[1 2],[3 4]); pdegplot(g,'CellLabels','on','FaceAlpha',0.5)
extrude изменяет геометрию, но она не изменяет соответствующую mesh. После изменения геометрии регенерируйте mesh, чтобы гарантировать соответствующую связь mesh с новой геометрией.
Если 2D геометрии добавили новые вершины при помощи addVertex функция, extrude реплицирует новые вершины в каждый новый слой вытесненной 3-D геометрии, но это не соединяет эти вершины ребрами.
Если g AnalyticGeometry объект, и вы хотите заменить его на вытесненную дискретную 3-D геометрию, присвоить выход исходной геометрии, например, g = extrude(g,20).
