Вращайте геометрию
rotate( использует ось вращения, заданную двумя контрольными точками. Этот синтаксис только допустим для 3-D геометрии.g,theta,refpoint1,refpoint2)
h = rotate(g,___)h к получившемуся геометрическому объекту g. Используйте этот синтаксис с любыми входными параметрами от предыдущих синтаксисов.
Если исходной геометрией является DiscreteGeometry объект, затем функция изменяет исходную геометрию и возвращает указатель h к модифицированному DiscreteGeometry геометрический объект. Если исходной геометрией является AnalyticGeometry объект, затем h указатель на новый DiscreteGeometry геометрический объект. В этом случае исходная геометрия остается неизменной.
Вращайте геометрию с и не задавая контрольную точку для оси вращения.
Создайте модель.
model = createpde;

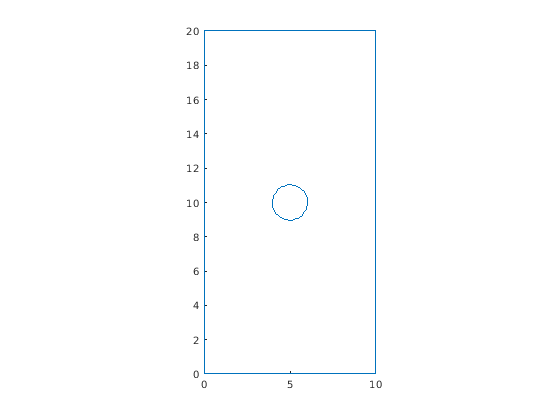

Импортируйте и постройте геометрию.
g = importGeometry(model,'PlateHolePlanar.stl');
pdegplot(g)

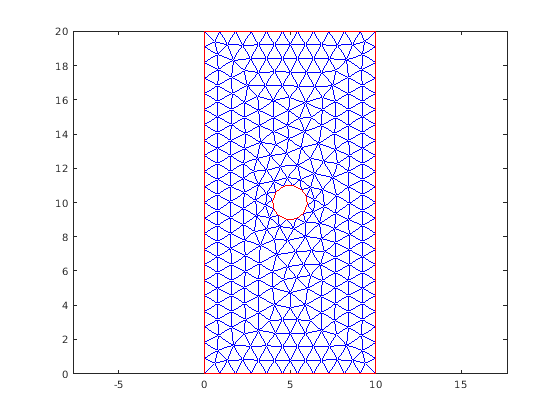

Поймайте в сети геометрию и постройте mesh.
generateMesh(model); figure pdemesh(model)

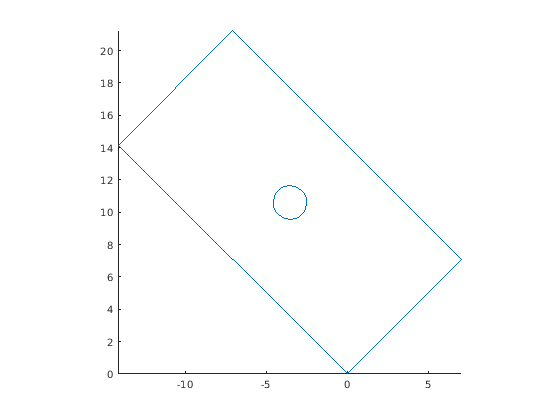

Вращайте геометрию вокруг оси z по умолчанию 45 градусами. Постройте результат.
rotate(g,45); figure pdegplot(g)

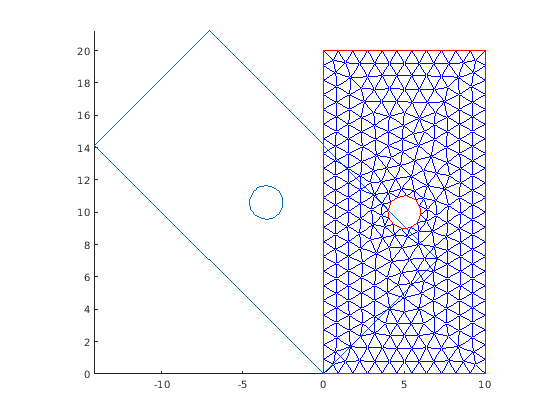

Постройте геометрию и mesh. rotate функция изменяет геометрию, но она не изменяет mesh.
figure
pdegplot(g)
hold on
pdemesh(model)

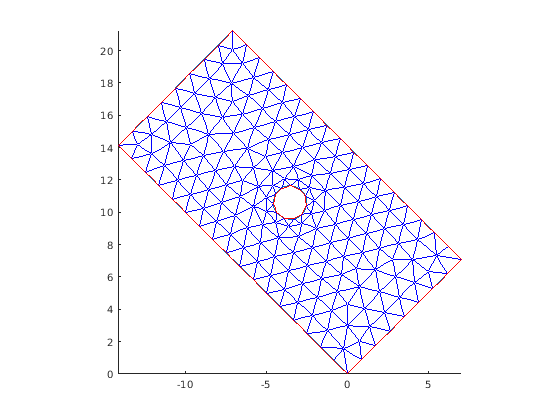

После изменения геометрии всегда регенерируйте mesh.
generateMesh(model);
figure
pdegplot(g)
hold on
pdemesh(model)
Восстановите исходное положение геометрии.
rotate(g,-45);
Вращайте геометрию тем же углом, но на этот раз используйте центр геометрии как контрольная точка. Ось вращения является линией в z-направлении, проходящем через контрольную точку.
rotate(g,45,[5 10]);
Регенерируйте mesh.
generateMesh(model);

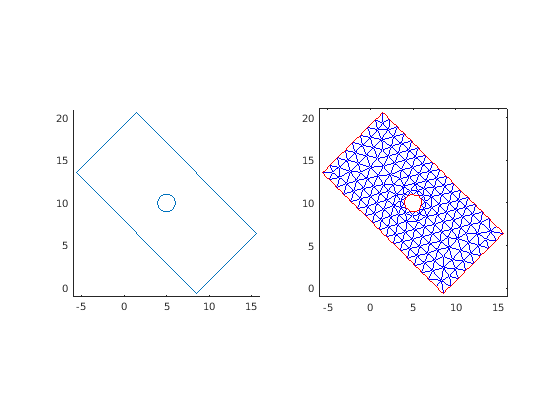

Постройте получившуюся геометрию и mesh.
figure subplot(1,2,1) pdegplot(model) axis([-6 16 -1 21]) subplot(1,2,2) pdemesh(model) axis([-6 16 -1 21])
Вращайте геометрию с и не задавая контрольные точки для оси вращения.
Создайте и постройте геометрию.
g = multicuboid(1,5,1); pdegplot(g)

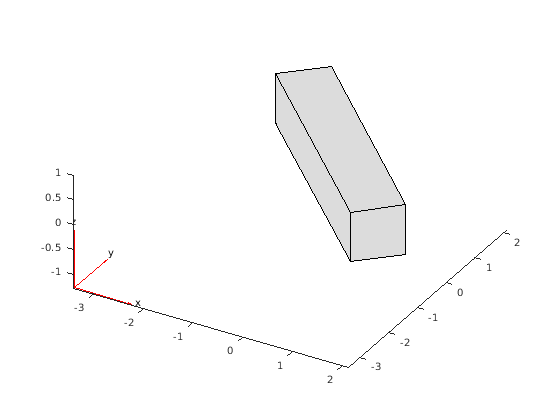

Вращайте 3-D геометрию вокруг оси z по умолчанию 45 градусами. Постройте результат.
rotate(g,45); pdegplot(g)

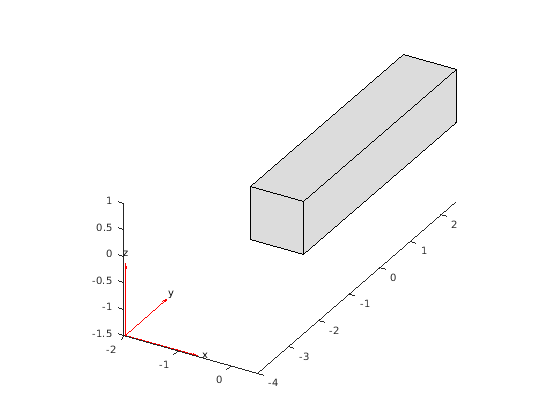

Восстановите исходное положение геометрии.
rotate(g,-45); pdegplot(g)
Вращайте геометрию тем же углом, но на этот раз ось Y.
rotate(g,45,[0 0 0],[0 1 0]); pdegplot(g)
rotate изменяет геометрию, но она не изменяет mesh. После изменения геометрии регенерируйте mesh, чтобы гарантировать соответствующую связь mesh с новой геометрией.
Если g AnalyticGeometry объект, и вы хотите заменить его на получившуюся дискретную геометрию, присвоить выход исходной геометрии, например, g = rotate(g,90).
scale | translate | Свойства AnalyticGeometry | Свойства DiscreteGeometry | pdegplot | importGeometry | geometryFromMesh | generateMesh
