translate
Переведите геометрию
Синтаксис
Описание
h = translate(g,s)h к получившемуся геометрическому объекту g. Если исходной геометрией является DiscreteGeometry объект, затем функция изменяет исходную геометрию и возвращает указатель h к модифицированному DiscreteGeometry геометрический объект. Если исходной геометрией является AnalyticGeometry объект, затем h указатель на новый DiscreteGeometry геометрический объект. В этом случае исходная геометрия остается неизменной.
Примеры
Переместите 2D геометрию вдоль осей координат
Переведите геометрию различными расстояниями вдоль x-и осей Y.
Создайте модель.
model = createpde;

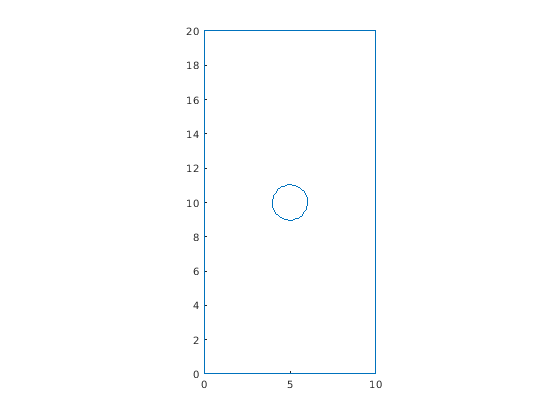

Импортируйте и постройте геометрию.
g = importGeometry(model,'PlateHolePlanar.stl');
pdegplot(g)
Поймайте в сети геометрию и постройте mesh.
generateMesh(model); figure pdemesh(model)

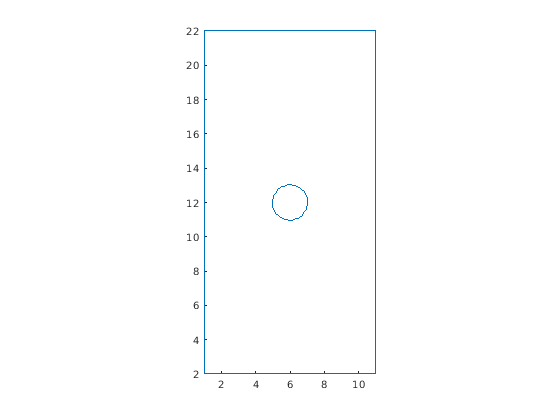

Переведите 2D геометрию 1 вдоль оси X и 2 вдоль оси Y. Постройте результат.
translate(g,[1 2]); pdegplot(g)

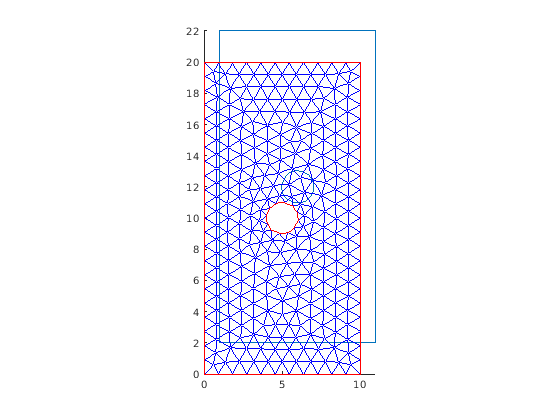

Постройте геометрию и mesh. translate функция изменяет геометрию, но она не изменяет mesh.
figure
pdegplot(g)
hold on
pdemesh(model)

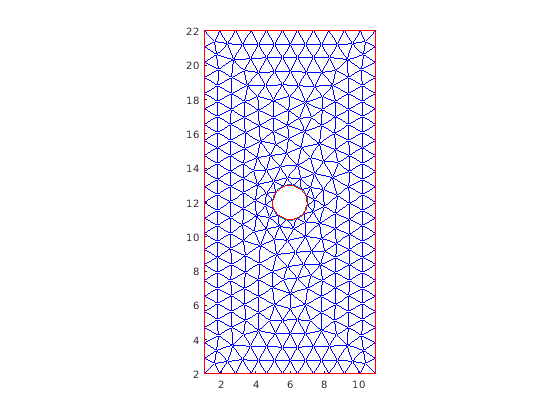

После изменения геометрии всегда регенерируйте mesh.
generateMesh(model);
figure
pdegplot(g)
hold on
pdemesh(model)
Входные параметры
Выходные аргументы
Советы
translateизменяет геометрию, но она не изменяет mesh. После изменения геометрии регенерируйте mesh, чтобы гарантировать соответствующую связь mesh с новой геометрией.Если
gAnalyticGeometryобъект, и вы хотите заменить его на получившуюся дискретную геометрию, присвоить выход исходной геометрии, например,g = translate(g,[1 2]).
Смотрите также
rotate | scale | Свойства AnalyticGeometry | Свойства DiscreteGeometry | pdegplot | importGeometry | geometryFromMesh | generateMesh
