Масштабируйте 2D геометрию вдоль x-и оси Y и обеспечьте непротиворечивость mesh.

Создайте модель.

model = createpde;

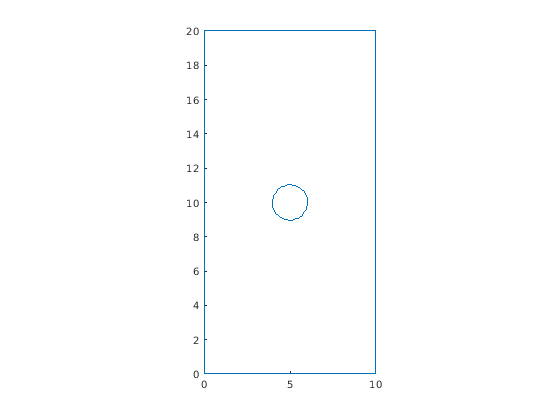

Импортируйте и постройте геометрию.

g = importGeometry(model,'PlateHolePlanar.stl');
pdegplot(model)

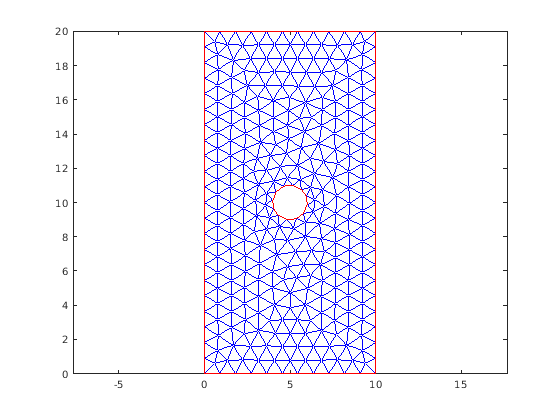

Поймайте в сети геометрию и постройте mesh.

generateMesh(model);

figure
pdemesh(model)

Масштабируйте геометрию на коэффициент 10 вдоль оси X.

scale(g,[10 1])

ans =
  DiscreteGeometry with properties:

       NumCells: 0
       NumFaces: 1
       NumEdges: 5
    NumVertices: 5
       Vertices: [5x3 double]

Постройте геометрию.

figure
pdegplot(model)

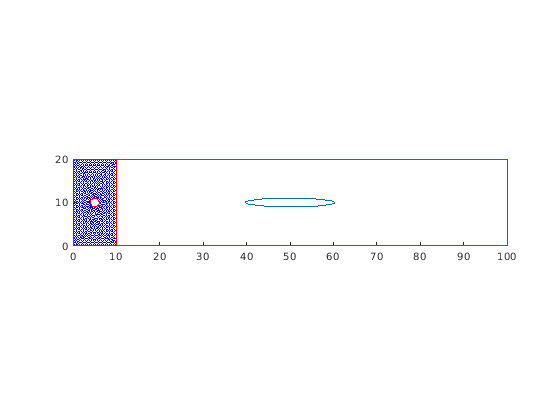

Постройте геометрию и mesh. scale функция изменяет геометрию, но она не изменяет mesh.

figure
pdegplot(model)
hold on
pdemesh(model)

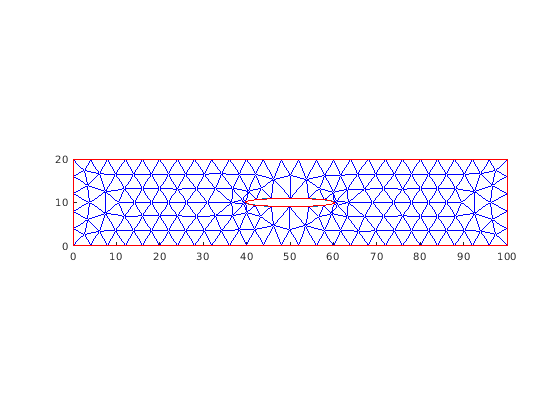

После изменения геометрии всегда регенерируйте mesh.

generateMesh(model);

figure
pdegplot(model)
hold on
pdemesh(model)

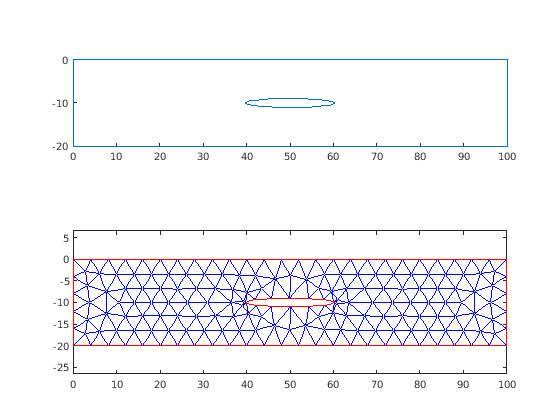

Отразите геометрию через ось X и регенерируйте mesh.

scale(g,[1 -1]);
generateMesh(model);

Постройте получившуюся геометрию и mesh.

figure
subplot(2,1,1)
pdegplot(model)
subplot(2,1,2)
pdemesh(model)

Увеличьте геометрию: сначала однородно во всех направлениях и затем использовании различных масштабных коэффициентов вдоль различных осей.

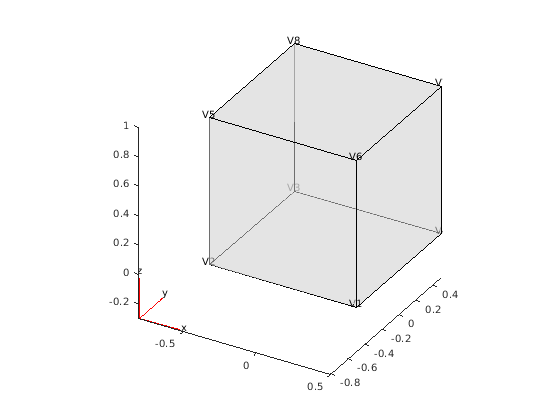

Создайте и постройте геометрию.

g = multicuboid(1,1,1);
pdegplot(g,'VertexLabels','on','FaceAlpha',0.5)

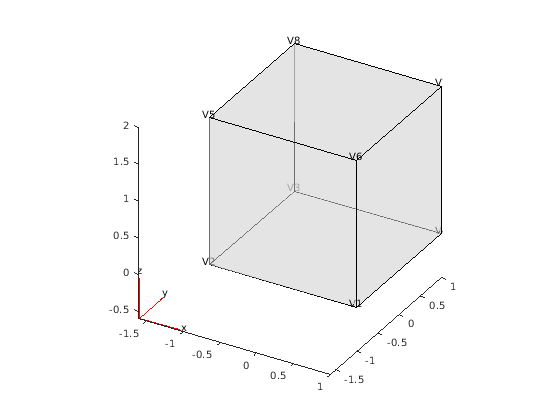

Масштабируйте геометрию на коэффициент 2 однородно вдоль всех осей координат. Постройте результат.

scale(g,2);
pdegplot(g,'VertexLabels','on','FaceAlpha',0.5)

Теперь шкала факторами 2, 3, и 4 вдоль x-, y-, и осей z, соответственно. Постройте результат.

scale(g,[2 3 4]);
pdegplot(g,'VertexLabels','on','FaceAlpha',0.5)

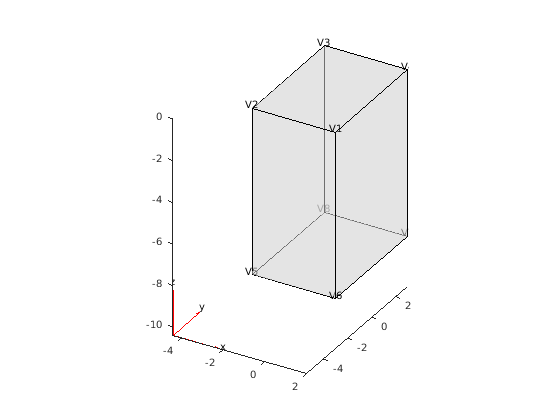

Инвертируйте геометрию вверх тормашками путем масштабирования его с факторным -1 и использование нижнего переднего угла (вершина 1) как контрольная точка.

scale(g,[1 1 -1], [2 -3 0]);
pdegplot(g,'VertexLabels','on','FaceAlpha',0.5)
