blakechart

Дальность - угол - высота (Формуляр Блэйка) диаграмма

свернуть все на странице

Синтаксис

blakechart(vcp,vcpangles)
blakechart(vcp,vcpangles,rmax,hmax)
blakechart(___,Name,Value)

Описание

пример

blakechart(vcp,vcpangles) создает график угловой высоты области значений (также названный графиком Блэйка) для узкополосной радарной антенны. Этот график показывает максимальную радарную область значений в зависимости от целевого вертикального изменения. Кроме того, график Блэйка отображает линии постоянной области значений и линии постоянной высоты. Вход состоит из вертикального шаблона покрытия vcp и вертикальные углы шаблона покрытия vcpangles, оба произведенные radarvcd.

Область значений в графике угла высоты области значений является распространенной областью значений, и высота относительно источника луча. Это принято, что высота антенны меньше 1 000 футов (приблизительно 305 метров) над уровнем земли. Нормальное атмосферное преломление учтено с помощью Экспоненциальной Ссылочной Модели Атмосферы CRPL. Рассеивание и передача по каналу приняты, чтобы быть незначительными.

пример

blakechart(vcp,vcpangles,rmax,hmax), кроме того, указывает максимальный диапазон и высоту графика Блэйка. Можно указать диапазон и единицы высоты отдельно в аргументах name-value RangeUnit и HeightUnit.

пример

blakechart(___,Name,Value) позволяет вам задавать дополнительные входные параметры с помощью аргументов name-value. Можно задать несколько аргументов name-value в любом порядке с любым из предыдущих синтаксисов.

Примеры

свернуть все

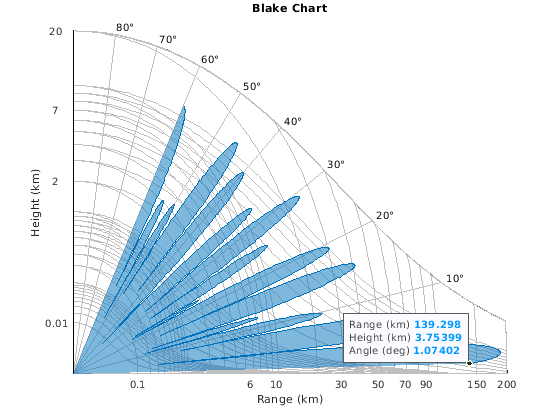

Скрипт Open Live Script

Отобразите вертикальную схему покрытия передачи антенны на уровне 100 МГц, и поместил 20 метров над землей. Установите область значений свободного пространства на 100 км. Используйте параметры графического вывода значения по умолчанию.

freq = 100e6;
ant_height = 20;
rng_fs = 100;
[vcp, vcpangles] = radarvcd(freq,rng_fs,ant_height);
blakechart(vcp, vcpangles);

Figure contains an axes object. The axes object with title Blake Chart contains 14 objects of type patch, text, line.

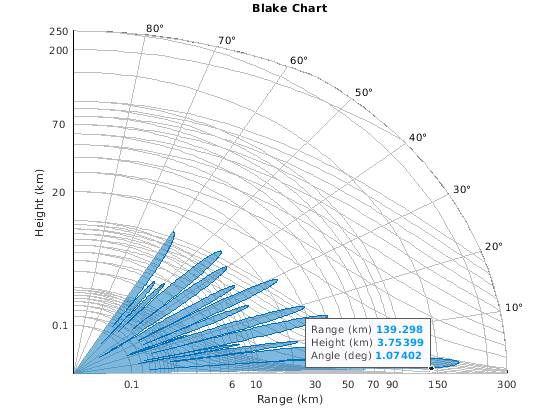

Скрипт Open Live Script

Отобразите вертикальную схему покрытия передачи антенны на уровне 100 МГц, и поместил 20 метров над землей. Установите область значений свободного пространства на 100 км. Установите максимальную область значений графического вывода на 300 км и максимальную высоту графического вывода к 250 км.

freq = 100e6;
ant_height = 20;
rng_fs = 100;
[vcp, vcpangles] = radarvcd(freq,rng_fs,ant_height);
rmax = 300;
hmax = 250;
blakechart(vcp,vcpangles,rmax,hmax)

Figure contains an axes object. The axes object with title Blake Chart contains 14 objects of type patch, text, line.

Скрипт Open Live Script

Постройте кривую угла высоты области значений радара, имеющего sinc-функциональный шаблон антенны.

Задайте шаблон антенны

Задайте шаблон антенны как функцию sinc.

pat_angles = linspace(-90,90,361)';
pat_u = 1.39157/sind(90/2)*sind(pat_angles);
pat = sinc(pat_u/pi);

Задайте параметры среды и радар

Установите частоту передачи на 100 МГц, область значений свободного пространства к 100 км, угол наклона антенны к 0∘, и поместите антенну 20 метров над землей. Примите поверхностную шероховатость одного метра.

freq = 100e6;
ant_height = 10;
rng_fs = 100;
tilt_ang = 0;
surf_roughness = 1;

Создайте радарные данные угла высоты области значений

Получите вертикальные значения шаблона покрытия и углы для радарной антенны.

[vcp, vcpangles] = radarvcd(freq,rng_fs,ant_height,...
    'RangeUnit','km','HeightUnit','m',...
    'AntennaPattern',pat,...
    'PatternAngles',pat_angles,'TiltAngle',tilt_ang,...
    'SurfaceHeightStandardDeviation',surf_roughness/(2*sqrt(2)));

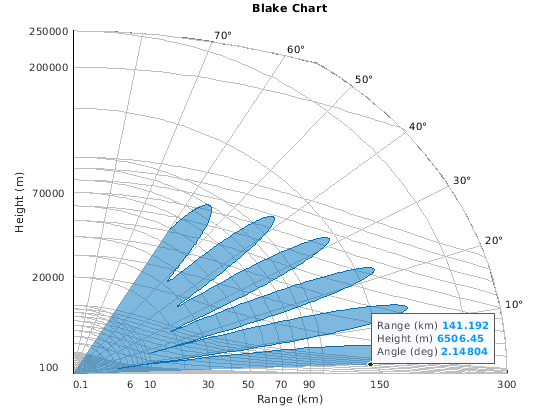

Отобразите радарные данные угла высоты области значений на графике

Установите максимальную область значений графического вывода на 300 км и максимальную высоту графического вывода к 250 000 м. Выберите модули области значений в качестве километров, 'km', и единицы высоты как метры, 'm'. Установите область значений, и оси высоты масштабируют степени к 1/2.

rmax = 300;
hmax = 250e3;
blakechart(vcp, vcpangles, rmax, hmax, 'RangeUnit','km',...
    'ScalePower',1/2,'HeightUnit','m');

Figure contains an axes object. The axes object with title Blake Chart contains 14 objects of type patch, text, line.

Входные параметры

свернуть все

Вертикальный шаблон покрытия в виде вектор-столбца с действительным знаком или матрицы. Вертикальный шаблон покрытия является фактической максимальной областью значений радара. Каждый столбец vcp соответствует отдельному вертикальному шаблону покрытия. Каждая строка vcp соответствует одному из углов, заданных в vcpangles. Значения описываются в километрах, если вы не изменяете единицу измерения с помощью RangeUnit аргумент значения имени.

Пример: [282.3831; 291.0502; 299.4252]

Типы данных: double

Вертикальные углы шаблона покрытия в виде вектор-столбца с действительным знаком. Каждый элемент vcpangles задает угол возвышения в градусах, в котором измеряется вертикальный шаблон покрытия. Набор углов лежит в диапазоне от-90 ° до 90 °.

Пример: [2.1480; 2.2340; 2.3199]

Типы данных: double

Максимальная область значений графика в виде скаляра с действительным знаком. Модули области значений заданы 'RangeUnit' аргумент значения имени.

Пример: 200

Типы данных: double

Максимальная высота графика в виде скаляра с действительным знаком. Единицы высоты заданы 'HeightUnit' аргумент значения имени.

Пример: 100000

Типы данных: double

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'RangeUnit','m'

Модули области значений, обозначающие морские мили, мили, километры, футы, метры или kilofeet. Этот аргумент значения имени задает модули для вертикального входного параметра шаблона покрытия, vcp, и максимальный входной параметр области значений rmax.

Пример: 'mi'

Типы данных: char

Единицы высоты в виде одного из 'nmi', 'mi', 'km', 'ft'M, или 'kft' обозначая морские мили, мили, километры, футы, метры или kilofeet, соответственно. Этот аргумент значения имени задает модули для максимальной высоты hmax.

Пример: 'm'

Типы данных: char

Масштабируйте степень в виде скаляра в области значений [0, 1]. Этот аргумент указывает диапазон и степень шкалы оси высоты.

Пример: 0.5

Типы данных: double

Поверхностное явление преломления в N-модулях в виде неотрицательного скаляра с действительным знаком. Поверхностное явление преломления является параметром Экспоненциальной Ссылочной Модели Атмосферы CRPL, используемой blakechart.

Типы данных: double

Экспонента преломления в виде неотрицательного скаляра с действительным знаком. Экспонента преломления является параметром Экспоненциальной Ссылочной Модели Атмосферы CRPL, используемой blakechart.

Типы данных: double

Высота антенны в виде скаляра с действительным знаком. Когда вы обеспечиваете высоту антенны, высота в графике Блэйка является высотой над уровнем земли. В противном случае высота в графике Блэйка относительно источника луча, и функция принимает, что антенна меньше 1 000 футов (приблизительно 305 м) над уровнем земли. Используйте HeightUnit аргумент, чтобы задать модули AntennaHeight.

Типы данных: double

Столкнитесь с цветом вертикальной закрашенной фигуры шаблона покрытия в виде названия цвета, краткого названия, шестнадцатеричного цветового кода, триплета RGB или 'none'. Если вы задаете больше чем один цвет, количество цветов должно совпадать с количеством столбцов vcp.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

Sample of the color red

'green''g'[0 1 0]'#00FF00'

Sample of the color green

'blue''b'[0 0 1]'#0000FF'

Sample of the color blue

'cyan' 'c'[0 1 1]'#00FFFF'

Sample of the color cyan

'magenta''m'[1 0 1]'#FF00FF'

Sample of the color magenta

'yellow''y'[1 1 0]'#FFFF00'

Sample of the color yellow

'black''k'[0 0 0]'#000000'

Sample of the color black

'white''w'[1 1 1]'#FFFFFF'

Sample of the color white

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использование во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]'#D95319'

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]'#EDB120'

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]'#7E2F8E'

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]'#77AC30'

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]'#4DBEEE'

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]'#A2142F'

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

Пример: 'black'

Пример: 'k'

Пример: [0.850 0.325 0.098]

Пример: '#D95319'

Типы данных: double | char | string

Цвет обводки вертикального шаблона покрытия исправляет в виде названия цвета, краткого названия, шестнадцатеричного цветового кода, триплета RGB или 'none'. Если вы задаете больше чем один цвет, количество цветов должно совпадать с количеством столбцов vcp.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

Sample of the color red

'green''g'[0 1 0]'#00FF00'

Sample of the color green

'blue''b'[0 0 1]'#0000FF'

Sample of the color blue

'cyan' 'c'[0 1 1]'#00FFFF'

Sample of the color cyan

'magenta''m'[1 0 1]'#FF00FF'

Sample of the color magenta

'yellow''y'[1 1 0]'#FFFF00'

Sample of the color yellow

'black''k'[0 0 0]'#000000'

Sample of the color black

'white''w'[1 1 1]'#FFFFFF'

Sample of the color white

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]'#D95319'

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]'#EDB120'

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]'#7E2F8E'

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]'#77AC30'

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]'#4DBEEE'

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]'#A2142F'

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

Пример: 'black'

Пример: 'k'

Пример: [0.850 0.325 0.098]

Пример: '#D95319'

Типы данных: double | char | string

Больше о

свернуть все

Экспоненциал CRPL ссылочная модель атмосферы

Атмосферные доказательства преломления самостоятельно как отклонение в электромагнитном луче от прямой линии из-за изменения плотности воздуха в зависимости от высоты. Ссылочная модель атмосферы экспоненциала Центральной радио-лаборатории распространения (CRPL) обрабатывает эффекты преломления путем предположения, что индекс преломления n (h) и явление преломления N затухает экспоненциально с высотой. Модель задает

N=(n(h)−1)×106=Nse−Rexph,

где N s является атмосферным значением явления преломления (в модулях 10–6) в поверхности земли R exp является постоянным затуханием, и h является высотой выше поверхности в километрах. Таким образом

n(h)=1+(Ns ×10−6)e−Rexph.

Значение по умолчанию N s является 313 N-модулями и может быть изменено с помощью SurfaceRefractivity аргумент значения имени в функциях, которые принимают его. Значение по умолчанию R exp составляет 0,143859 км–1 и может быть изменен с помощью RefractionExponent аргумент значения имени в функциях, которые принимают его.

Ссылки

[1] Блэйк, Ламонт V. Графический вывод машины радарных схем покрытия Вертикальной Плоскости. Военно-морской отчет 7098, 1970 научно-исследовательской лаборатории.

[2] Боб, B.R., и Г.Д. Тейер. "Центральный Радио-Экспоненциал Лаборатории Распространения Ссылочная Атмосфера". Журнал Исследования Национального бюро стандартов, Раздел D: Радио-63-е Распространение, № 3 (ноябрь 1959): 315. https://doi.org/10.6028/jres.063D.031.
