refractionexp

Экспоненциал CRPL ссылочная экспонента преломления атмосферы

свернуть все на странице

Синтаксис

rexp = refractionexp(Ns)

Описание

пример

rexp = refractionexp(Ns) вычисляет экспоненту преломления или затухание, постоянное из Экспоненциальной Ссылочной Модели Атмосферы CRPL.

Примеры

свернуть все

Скрипт Open Live Script

Вычислите экспоненты преломления для поверхностных явлений преломления, равных 200 N-модули, 313 N-модули и 450 N-модули.

srfrf = [200 313 450];

rexp = refractionexp(srfrf)
rexp = 1×3

    0.1184    0.1439    0.2233
Скрипт Open Live Script

Вычислите и постройте радар вертикальный шаблон покрытия для sinc шаблона антенны. Задайте частоту 100 МГц, высоту антенны 10 метров и область значений 100 км. Примите, что поверхность является гладкой, антенна не наклоняется, и переданная поляризация является горизонталью.

frq = 100e6;
anht = 10;
rng = 100;

Чтобы задать эффективный Наземный радиус, примите модель атмосферы высокой широты и подобный зиме сезонный профиль. Используйте refractiveidx функция, чтобы вычислить градиент явления преломления в N-модулях на метр с помощью поверхности Земли и высоты 1 км.

alt1km = 1e3;
[nidx,N] = refractiveidx([0 alt1km], ...
    LatitudeModel="High",Season="Winter");
RGrad = (nidx(2) - nidx(1))/alt1km;

Re = effearthradius(RGrad);

Вычислите вертикальный шаблон покрытия с помощью эффективного Наземного радиуса и радарных параметров.

[vcpKm,vcpangles] = radarvcd(frq,rng,anht, ...
    EffectiveEarthRadius=Re);

Используйте явление преломления в поверхности в N-модулях, чтобы вычислить экспоненту преломления.

Ns = N(1);
rexp = refractionexp(Ns)
rexp = 0.1438

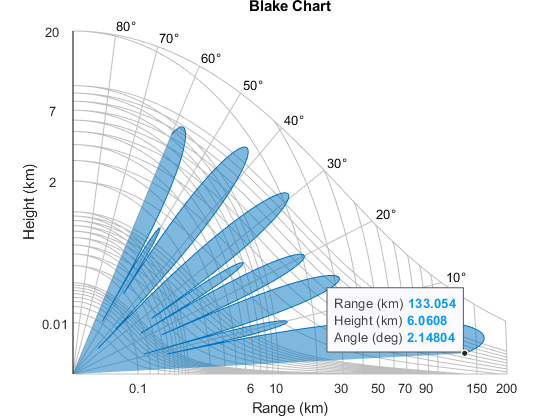

Постройте вертикальный шаблон покрытия в форме графика Блэйка.

blakechart(vcpKm,vcpangles, ...
    SurfaceRefractivity=Ns,RefractionExponent=rexp)

Входные параметры

свернуть все

Явление преломления M-длины в поверхности в N-модулях в виде действительного скаляра.

Пример: 313

Типы данных: double

Выходные аргументы

свернуть все

Экспонента преломления или затухание, постоянное в км–1, возвращенный как неотрицательный действительный скаляр.

Больше о

свернуть все

Экспоненциал CRPL ссылочная модель атмосферы

Атмосферные доказательства преломления самостоятельно как отклонение в электромагнитном луче от прямой линии из-за изменения плотности воздуха в зависимости от высоты. Ссылочная модель атмосферы экспоненциала Центральной радио-лаборатории распространения (CRPL) обрабатывает эффекты преломления путем предположения, что индекс преломления n (h) и явление преломления N затухает экспоненциально с высотой. Модель задает

N=(n(h)−1)×106=Nse−Rexph,

где N s является атмосферным значением явления преломления (в модулях 10–6) в поверхности земли R exp является постоянным затуханием, и h является высотой выше поверхности в километрах. Таким образом

n(h)=1+(Ns ×10−6)e−Rexph.

Значение по умолчанию N s является 313 N-модулями и может быть изменено с помощью SurfaceRefractivity аргумент значения имени в функциях, которые принимают его. Значение по умолчанию R exp составляет 0,143859 км–1 и может быть изменен с помощью RefractionExponent аргумент значения имени в функциях, которые принимают его.

Ссылки

[1] Боб, B.R., и Г.Д. Тейер. "Центральный Радио-Экспоненциал Лаборатории Распространения Ссылочная Атмосфера". Журнал Исследования Национального бюро стандартов, Раздел D: Радио-63-е Распространение, № 3 (ноябрь 1959): 315. https://doi.org/10.6028/jres.063D.031.

[2] Даттон, E. J. и Г. Д. Тейер. Методы для Вычисления Преломления Радиоволн в Тропосфере. Техническое примечание Национального бюро стандартов 97. Национальное бюро стандартов Соединенных Штатов, 1961, пересмотрело 1964.
