Ряд компонент RLC
Используйте seriesrlc класс, чтобы представлять компонент как резистор, индуктор и конденсатор, соединенный последовательно.
Сетевой объект серии RLC является сетью с 2 портами как показано в следующей принципиальной схеме.
h = rfckt.seriesrlc возвращает сетевой объект серии RLC, свойства которого у всех есть их значения по умолчанию. Объект по умолчанию эквивалентен передаче сеть с 2 портами, i.e., резистор, индуктор и конденсатор каждый заменяются коротким замыканием.
h = rfckt.seriesrlc('R',Rvalue,'L',Lvalue,'C',Cvalue) свойства наборов с помощью одной или нескольких пар "имя-значение". Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычку
analyze | Анализируйте объект RFCKT в частотном диапазоне |
calculate | Вычислите заданные параметры для объектов rfckt или объектов rfdata |
circle | Нарисуйте круги на Графике Смита |
extract | Извлеките заданные сетевые параметры из объекта rfckt или объекта данных |
listformat | Перечислите допустимые форматы для заданного параметра объекта схемы |
listparam | Перечислите допустимые параметры для заданного объекта схемы |
loglog | Постройте заданные параметры объекта схемы с помощью двойной логарифмической шкалы |
plot | Постройте параметры объекта схемы на плоскости X-Y |
plotyy | Постройте параметры схемы RF или данных RF по плоскости X-Y с двумя Осями Y |
getop | Отобразите условия работы |
polar | Постройте заданные параметры объекта на полярных координатах |
semilogx | Постройте параметры объекта схемы RF с помощью логарифмической шкалы для x - ось |
semilogy | Постройте параметры объекта схемы RF с помощью логарифмической шкалы для y - ось |
smith | Постройте параметры объекта схемы на графике Смита |
write | Запишите данные RF из схемы или объекта данных зарегистрировать |
getz0 | Вычислите характеристический импеданс объекта линии электропередачи RFCKT |
read | Считайте данные RF с файла на новую или существующую схему или объект данных |
restore | Восстановите данные к исходным частотам |
getop | Отобразите условия работы |
groupdelay | Групповая задержка S-объекта-параметра или объекта фильтра RF или объекта схемы RF Toolbox |

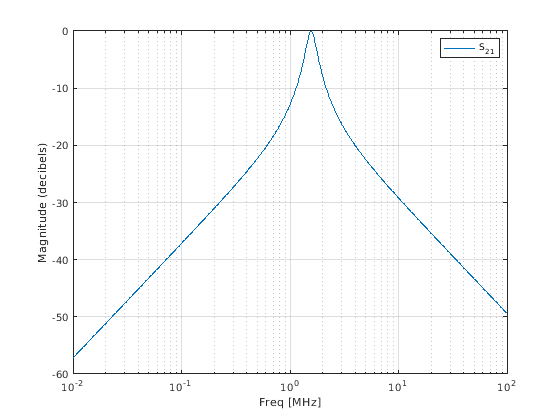

Этот пример создает резонатор серии LC и исследует его частотную характеристику. Это сначала создает объект схемы и затем использует анализировать метод, чтобы вычислить его частотную характеристику. Наконец, это строит результаты - сначала, величина в децибелах (дБ):
h = rfckt.seriesrlc('L',4.7e-5,'C',2.2e-10); analyze(h,logspace(4,8,1000)); plot(h,'s21','dB') ax = gca; ax.XScale = 'log';

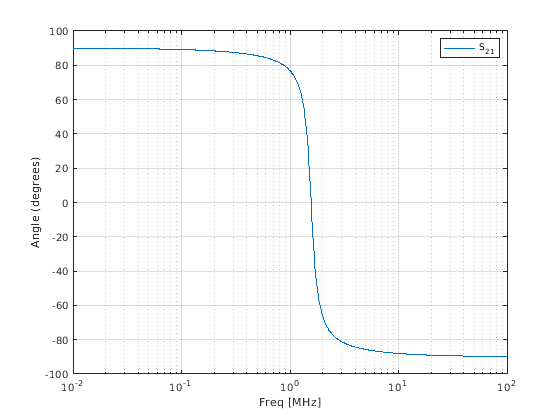

Пример затем строит фазу в градусах:
figure plot(h,'s21','angle') ax = gca; ax.XScale = 'log';
analyze метод вычисляет S-параметры AnalyzedResult свойство с помощью данных сохранено в rfckt.seriesrlc свойства объектов первым вычислением ABCD-параметров для схемы и затем преобразования ABCD-параметров к S-параметрам с помощью abcd2s функция. Для этой схемы, = 1, B = Z, C = 0, и D = 1, где
и ω = 2πf.
analyze метод использует S-параметры, чтобы вычислить значения групповой задержки на частотах, заданных в analyze входной параметр freq, как описано в analyze страница с описанием.
[1] Людвиг, Райнхольд и Павел Бречко, проектирование схем RF: теория и приложения, Prentice Hall, 2000.
