rfckt.shuntrlc

Шунтируйте компонент RLC

расширьте все на странице

Описание

Используйте shuntrlc класс, чтобы представлять компонент как резистор, индуктор и конденсатор, соединенный в настройке шунта.

Шунт сетевой объект RLC является сетью с 2 портами как показано в следующей принципиальной схеме.

2-port shunt RLC network

Создание

Синтаксис

h = rfckt.shuntrlc
h = rfckt.shuntrlc('R',Rvalue,'L',Lvalue,'C',Cvalue)

Описание

пример

h = rfckt.shuntrlc возвращает шунт сетевой объект RLC, свойства которого у всех есть их значения по умолчанию. Объект по умолчанию эквивалентен передаче сеть с 2 портами; т.е. . резистор, индуктор и конденсатор каждый заменяются коротким замыканием.

h = rfckt.shuntrlc('R',Rvalue,'L',Lvalue,'C',Cvalue) свойства наборов с помощью одной или нескольких пар "имя-значение". Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычку

Свойства

развернуть все

Вычисленные S-параметры, шумовая фигура, OIP3 и значения групповой задержки в виде объекта rfdata.data. Analyzed Result свойство только для чтения. Для получения дополнительной информации относитесь, Алгоритмы.

Типы данных: function_handle

Значение сопротивления в виде положительной скалярной величины в Омах. Значение по умолчанию 0.

Типы данных: double

Значение емкости в виде положительной скалярной величины в фарадах. Значение по умолчанию 0.

Типы данных: double

Значение индуктивности в виде положительной скалярной величины в Генри. Значением по умолчанию является 'Inf'.

Типы данных: double

Имя объекта в виде 1-by-N массив символов. Name свойство только для чтения.

Типы данных: char

Количество портов в виде положительного целого числа. nportt является свойством только для чтения. Значением по умолчанию является 2.

Типы данных: double

Функции объекта

analyzeАнализируйте объект RFCKT в частотном диапазоне
calculateВычислите заданные параметры для объектов rfckt или объектов rfdata
circleНарисуйте круги на Графике Смита
extractИзвлеките заданные сетевые параметры из объекта rfckt или объекта данных
listformatПеречислите допустимые форматы для заданного параметра объекта схемы
listparamПеречислите допустимые параметры для заданного объекта схемы
loglogПостройте заданные параметры объекта схемы с помощью двойной логарифмической шкалы
plotПостройте параметры объекта схемы на плоскости X-Y
plotyyПостройте параметры схемы RF или данных RF по плоскости X-Y с двумя Осями Y
getopОтобразите условия работы
polarПостройте заданные параметры объекта на полярных координатах
semilogxПостройте параметры объекта схемы RF с помощью логарифмической шкалы для x - ось
semilogyПостройте параметры объекта схемы RF с помощью логарифмической шкалы для y - ось
smithПостройте параметры объекта схемы на графике Смита
writeЗапишите данные RF из схемы или объекта данных зарегистрировать
getz0Вычислите характеристический импеданс объекта линии электропередачи RFCKT
readСчитайте данные RF с файла на новую или существующую схему или объект данных
restoreВосстановите данные к исходным частотам
getopОтобразите условия работы
groupdelayГрупповая задержка S-объекта-параметра или объекта фильтра RF или объекта схемы RF Toolbox

Примеры

свернуть все

Скрипт Open Live Script

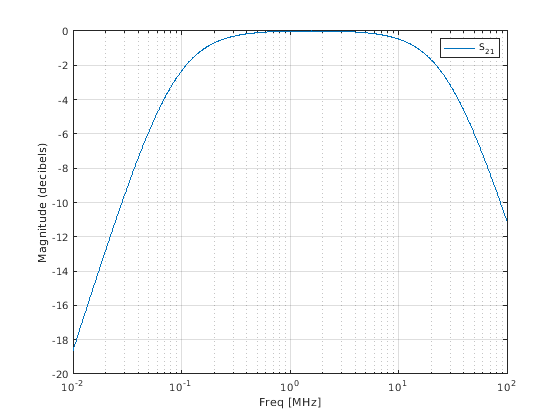

Этот пример создает резонатор LC шунта и исследует его частотную характеристику. Это сначала создает объект схемы и затем использует анализировать метод, чтобы вычислить его частотную характеристику. График находится в децибелах (дБ).

h = rfckt.shuntrlc('L',4.7e-5,'C',2.2e-10);
analyze(h,logspace(4,8,1000));
plot(h,'s21','dB')
ax = gca;
ax.XScale = 'log';

Figure contains an axes object. The axes object contains an object of type line. This object represents S_{21}.

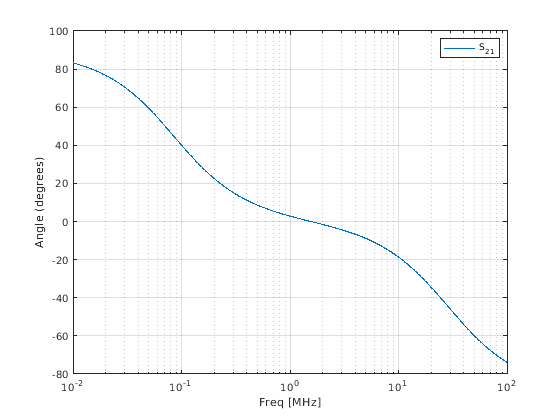

Пример затем строит фазу в градусах:

figure
plot(h,'s21','angle')
ax = gca;
ax.XScale = 'log';

Figure contains an axes object. The axes object contains an object of type line. This object represents S_{21}.

Алгоритмы

analyze метод вычисляет S-параметры AnalyzedResult свойство с помощью данных сохранено в rfckt.shuntrlc свойства объектов первым вычислением ABCD-параметров для схемы и затем преобразования ABCD-параметров к S-параметрам с помощью abcd2s функция. Для этой схемы, = 1, B = 0, C = Y, и D = 1, где

Y=−LCω2+j(L/R)ω+1jLω

и ω = 2πf.

analyze метод использует S-параметры, чтобы вычислить значения групповой задержки на частотах, заданных в analyze входной параметр freq, как описано в analyze страница с описанием.

Ссылки

[1] Людвиг, Райнхольд и Павел Бречко, проектирование схем RF: теория и приложения, Prentice Hall, 2000.

Смотрите также

| | | | | | | | | | | | | | | | |

Представленный в R2009a
