design

Спроектируйте компонент PCB вокруг особой частоты

свернуть все на странице

Синтаксис

rfpcbcomponent = design(rfpcbobject,frequency)

Описание

пример

rfpcbcomponent = design(rfpcbobject,frequency) проектирует компонент PCB вокруг заданной частоты.

Примечание

Компоненты PCB, созданные с использованием design функция действует вокруг заданной частоты с 10-15%-м допуском.

Примеры

свернуть все

Скрипт Open Live Script

Спроектируйте неравного Уилкинсона приблизительно 1,8 ГГц.

uwilk = design(wilkinsonSplitterUnequal,1.8e9);

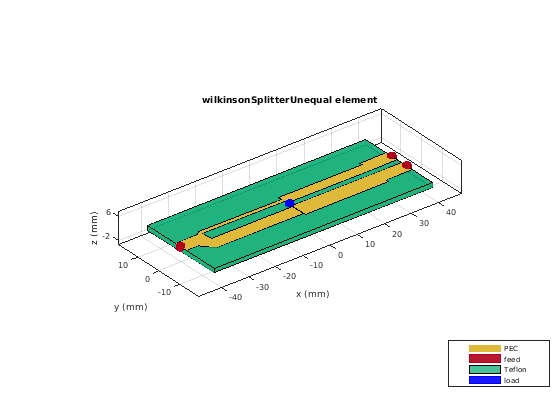

Просмотрите разделитель

show(uwilk);

Figure contains an axes object. The axes object with title wilkinsonSplitterUnequal element contains 8 objects of type patch, surface. These objects represent PEC, feed, Teflon, load.

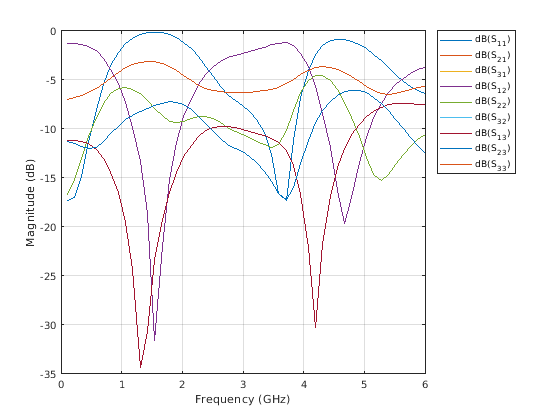

Постройте S-параметры между частотным диапазоном от 0,1 ГГц до 6 ГГц.

spar = sparameters(uwilk,linspace(0.1e9,6e9,50))
spar =
  sparameters: S-parameters object

       NumPorts: 3
    Frequencies: [50x1 double]
     Parameters: [3x3x50 double]
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij


rfplot(spar)

Figure contains an axes object. The axes object contains 9 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{31}), dB(S_{12}), dB(S_{22}), dB(S_{32}), dB(S_{13}), dB(S_{23}), dB(S_{33}).

Входные параметры

свернуть все

Объект компонента PCB в виде объекта RF PCB. Для полного списка компонентов PCB микрополосковые повороты и трассировки, видят Каталог Компонентов PCB.

Примечание

Следующие компоненты каталога PCB не поддерживаются этой функцией: couplerLange, spiralInductor, interdigitalCapacitor, и stubRadialShunt.

Спроектируйте частоту компонента PCB в виде действительной положительной скалярной величины в герц.

Пример: 3e9

Типы данных: double

Выходные аргументы

свернуть все

Компонент каталога PCB, действующий вокруг заданной частоты, возвращенной как указатель на объект.

Смотрите также

Введенный в R2021b
