couplerLange

Создайте разветвитель Лэнга

расширьте все на странице

Описание

Используйте couplerLange объект создать разветвитель Лэнга. Разветвители Лэнга являются пассивными устройствами, используемыми в качестве объединителей степени и RF или микроволновых разделителей для большого спектра частот. Этот компонент PCB имеет четыре порта. По умолчанию порт 1 является входным портом, порт 4 через порт, порт 3 является двойным портом, и порт 2 является изолированным портом.

Создание

Синтаксис

coupler = couplerLange
coupler = couplerLange(Name=Value)

Описание

пример

coupler = couplerLange создает разветвитель Лэнга. Значения свойств по умолчанию для резонансной частоты 10 ГГц.

пример

coupler = couplerLange(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, couplerLange(FingerLength=0.0028) создает разветвитель Лэнга с длиной пальца 0,0028 метров. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Длина центрального пальца в метрах в виде положительной скалярной величины.

Пример: coupler = couplerLange(FingerLength=0.0286)

Типы данных: double

Ширина каждого пальца в метрах в виде положительной скалярной величины.

Пример: coupler = couplerLange(FingerWidth=0.0286)

Типы данных: double

Расстояние между пальцами в метрах в виде положительной скалярной величины.

Пример: coupler = couplerLange(FingerSpacing=0.0286)

Типы данных: double

Количество связей раньше соединяло зажатые между пальцами полосы в виде 1 или 2.

Пример: coupler = couplerLange(NumWireBond=1)

Типы данных: double

Ширина каждой проводной связи разделяет в метрах в виде положительной скалярной величины. Проводные ленты металлизации используются, чтобы соединить альтернативные пальцы с помощью vias.

Пример: coupler = couplerLange(WireBondDiameter=0.0286)

Типы данных: double

Расстояние между проводными лентами металлизации в метрах в виде положительной скалярной величины. Проводные ленты металлизации используются, чтобы соединить альтернативные пальцы с помощью vias.

Пример: coupler = couplerLange(WireBondSpacing=0.0386)

Типы данных: double

Ширина линии ввода и вывода в метрах в виде положительной скалярной величины.

Пример: coupler = couplerLange(PortLineWidth=0.0070)

Типы данных: double

Длина линии ввода и вывода в метрах в виде положительной скалярной величины.

Пример: coupler = couplerLange(PortLineLength=0.0070)

Типы данных: double

Высота с наземной плоскости на разветвитель в метрах в виде положительной скалярной величины.

Пример: coupler = couplerLange(Height=0.0025)

Типы данных: double

Ширина наземной плоскости в метрах в виде положительной скалярной величины.

Пример: coupler = couplerLange(GroundPlaneWidth=0.046)

Пример: 'double'

Тип диэлектрического материала, используемого в качестве подложки в виде dielectric объект. Значением по умолчанию является dielectric объект с этими свойствами:

  • Name— {'Alumina','Air'}

  • EpsilonR—[6,1]

  • LossTangent—[0.00023,0]

  • Thickness— [1.524e-3,1.3050e-4]

Пример: d = dielectric("FR4"); coupler = couplerLange(Substrate=d)

Типы данных: string | char

Тип металла используется в слоях проведения в виде a metal объект.

Пример: m = metal("PEC"); coupler = couplerLange(Conductor=m)

Типы данных: string | char

Функции объекта

chargeВычислите и постройте распределение заряда
currentВычислите и постройте распределение тока
feedCurrentВычислите текущий на подножном корму порт
getZ0Вычислите характеристический импеданс линии электропередачи
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
showОтобразите структуру компонента PCB или форму PCB
sparametersВычислите S-параметры для объектов PCB RF

Примеры

свернуть все

Скрипт Open Live Script

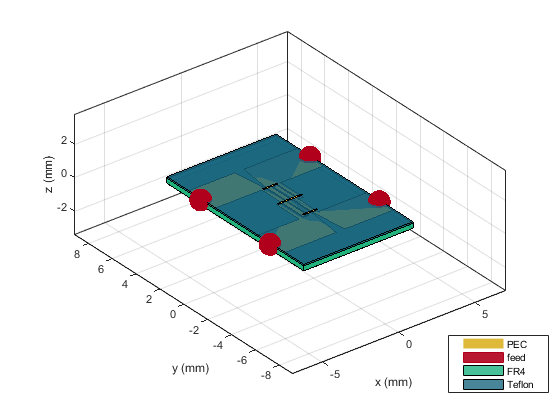

Создайте и просмотрите разветвитель Лэнга с диэлектриком как верхний слой и количество проводного набора связей к 1.

sub = dielectric("FR4","Teflon");
sub.Thickness =[0.0003 0.0001];
coupler = couplerLange(Height=0.0003,Substrate=sub,NumWireBond=1);
show(coupler);

Постройте заряд на этом разветвителе на уровне 10 ГГц.

charge(coupler,10e9)

Больше о

развернуть все

Ссылки

[1] Pozar, Дэвид М. Микроуов Энджиниринг. 4-й редактор Хобокен, NJ: Вайли, 2012.

[2] Caloz, Кристоф и Тэцуо Итох. Электромагнитные Метаматериалы: Теория Линии электропередачи и Микроволновые Приложения: Технический Подход. Хобокен, NJ, США: John Wiley & Sons, Inc., 2005. https://doi.org/10.1002/0471754323.
