stubRadialShunt

Создайте один - и двойной радиальный тупиковый шунт на плоскости X-Y

расширьте все на странице

Описание

Используйте stubRadialShunt объект создать сингл - или двойной радиальный тупиковый шунт на плоскости X-Y.

Радиальные заглушки обеспечивают широко резонирующие короткие замыкания RF путем представления короткого в сконцентрированной точке. Когда расположено каскадом с линиями электропередачи четверти длины волны высокого импеданса, радиальные заглушки обеспечивают эффективно разъединенную сеть для микроволновых усилителей и других активных компонентов.

Создание

Синтаксис

stub = stubRadialShunt
stub = stubRadialShunt(Name=Value)

Описание

пример

stub = stubRadialShunt создает одно-радиальный тупиковый шунт в плоскости X-Y. Тупиковые размерности для частотного диапазона 3-5 ГГц с резонансной частотой 4,2 ГГц на плоскости X-Y.

пример

stub = stubRadialShunt(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, stubRadialStub(OuterRadius=0.0070) создает радиальный тупиковый шунт с внешним радиусом 0.0070 метры. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Тип радиальной заглушки в виде "Single" или "Double".

Пример: stub = stubRadialShunt(StubType="Double")

Типы данных: string | char

Внешний радиус радиальной заглушки в метрах в виде положительной скалярной величины или двухэлементного вектора из положительных элементов. Задайте двухэлементный вектор для двойной радиальной заглушки.

Пример: stub = stubRadialShunt(OuterRadius=0.0070)

Типы данных: double

Внутренний радиус радиальной заглушки в метрах в виде положительной скалярной величины или двухэлементного вектора из положительных элементов. Задайте двухэлементный вектор для двойной радиальной заглушки.

Пример: stub = stubRadialShunt(InnerRadius=0.0023)

Типы данных: double

Угол заглушки в градусах в виде положительной скалярной величины или двухэлементного вектора из положительных элементов. Задайте двухэлементный вектор для двойной радиальной заглушки. Тупиковые углы должны быть больше или быть равны 5 степени и меньше чем или равный 175 степени.

Пример: stub = stubRadialShunt(Angle=60)

Типы данных: double

Ширина микрополосковой линии в метрах в виде положительной скалярной величины.

Пример: stub = stubRadialShunt(PortLineWidth=0.0035)

Типы данных: double

Длина микрополосковой линии в метрах в виде положительной скалярной величины.

Пример: stub = stubRadialShunt(PortLineLength=0.0237)

Типы данных: double

Высота радиальной заглушки от наземной плоскости в виде положительной скалярной величины.

Пример: stub = stubRadialShunt(Height=0.0015)

Типы данных: double

Длина наземной плоскости в метрах в виде положительной скалярной величины.

Пример: stub = stubRadialShunt(GroundPlaneLength=0.046)

Пример: 'double'

Ширина наземной плоскости в метрах в виде положительной скалярной величины.

Пример: stub = stubRadialShunt(GroundPlaneWidth=0.046)

Пример: 'double'

Тип диэлектрического материала, используемого в качестве подложки в виде a dielectric объект. Толщиной Тефлона диэлектрического материала по умолчанию является 0.8 мм или то же самое как Height свойство.

Пример: d = dielectric("FR4"); stub = stubRadialShunt(Substrate=d)

Типы данных: string | char

Тип металла используется в слоях проведения в виде a metal объект.

Пример: m = metal("PEC"); stub = stubRadialShunt(Conductor=m)

Типы данных: string | char

Функции объекта

chargeВычислите и постройте распределение заряда
currentВычислите и постройте распределение тока
feedCurrentВычислите текущий на подножном корму порт
getZ0Вычислите характеристический импеданс линии электропередачи
layoutПостройте все металлические слои и форму платы
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
shapesИзвлеките все металлические формы слоя компонента PCB
showОтобразите структуру компонента PCB или форму PCB
sparametersВычислите S-параметры для объектов PCB RF

Примеры

свернуть все

Скрипт Open Live Script

Создайте радиальный тупиковый шунт по умолчанию.

stub = stubRadialShunt
stub =
  stubRadialShunt with properties:

             StubType: 'Single'
          OuterRadius: 0.0085
          InnerRadius: 0.0012
                Angle: 90
       PortLineLength: 0.0137
        PortLineWidth: 0.0025
               Height: 8.0000e-04
    GroundPlaneLength: 0.0200
     GroundPlaneWidth: 0.0200
            Substrate: [1x1 dielectric]
            Conductor: [1x1 metal]

Просмотрите радиальный тупиковый шунт.

show(stub)

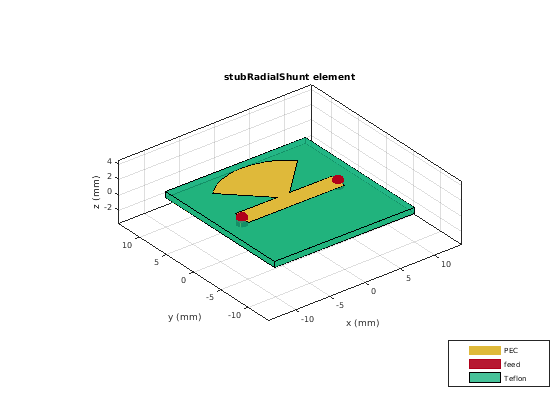

Figure contains an axes object. The axes object with title stubRadialShunt element contains 8 objects of type patch, surface. These objects represent PEC, feed, Teflon.

Скрипт Open Live Script

Создайте шунт радиальная заглушка, типа double.

stub = stubRadialShunt(StubType='double');
stub.OuterRadius = [0.0085 0.0065];
stub.InnerRadius = [0.0012 0.0008];
stub.Angle       = [90 60];

Просмотрите шунт радиальная заглушка.

show(stub)

Постройте s-параметры.

spar = sparameters(stub,linspace(3e9,5e9,50));
rfplot(spar)

Больше о

развернуть все

Ссылки

[1] Ван, Zhebin и парк Chan-Wang. “Новый Широкополосный Усилитель мощности GaN HEMT Используя Микрополосковую Радиальную Заглушку, чтобы Подавить Гармоники”. В 2012 Международных Микроволновых Обзорах Симпозиума IEEE/MTT-S, 1–3. Монреаль, Qc, Канада: IEEE, 2012. https://doi.org/10.1109/MWSYM.2012.6259464.

[2] Сингх, Prashant и Tiwary Anjini. “Новый компактный двойной заграждающий фильтр Используя радиальную заглушку”. Микроволновый анализ 21 (1 сентября 2015): 17–22.
