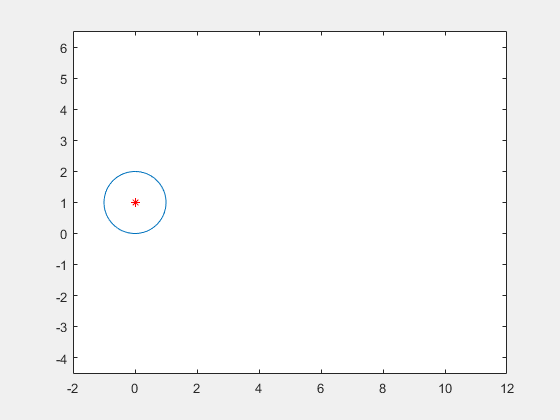

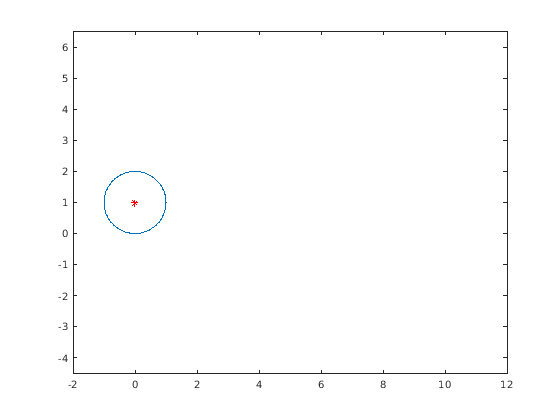

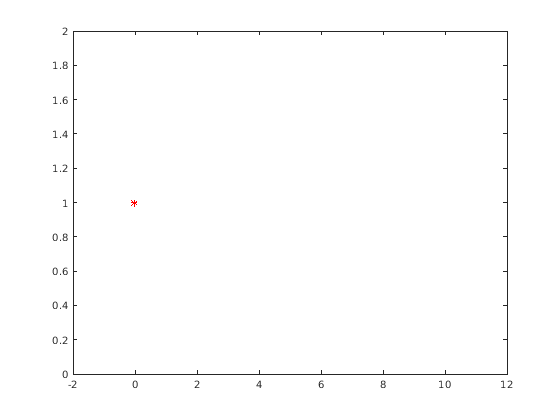

Анимируйте точку и круг, которые проходят прямая линия.

Во-первых, создайте функцию, чтобы построить точку в (t,1). Переменная t задает параметр времени анимации.

f = @(t) plot(t,1,'r*');

Создайте объект Animation движения остановки, заданный f.

fanimator(f)

Затем создайте указатель на функцию при помощи fplot построить модульный круг. Круг является функцией двух переменных.

Создайте две символьных переменные t и x. Используйте t установить центр круга в (t,1) и x параметрировать периметр круга в области значений [-pi pi]. Добавьте круговой объект Animation в существующий график. Установите ось X и ось Y быть равной длиной.

syms t x
hold on
fanimator(@fplot,cos(x)+t,sin(x)+1,[-pi pi])
axis equal
hold off

Введите команду playAnimation проигрывать анимацию. По умолчанию, fanimator создает объект Animation, генерируя 10 систем координат в единицу времени в области значений t от 0 до 10.

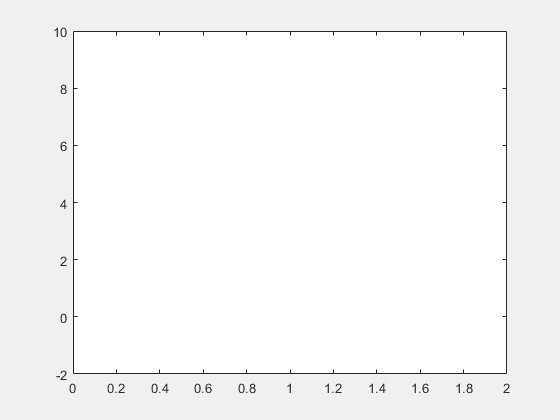

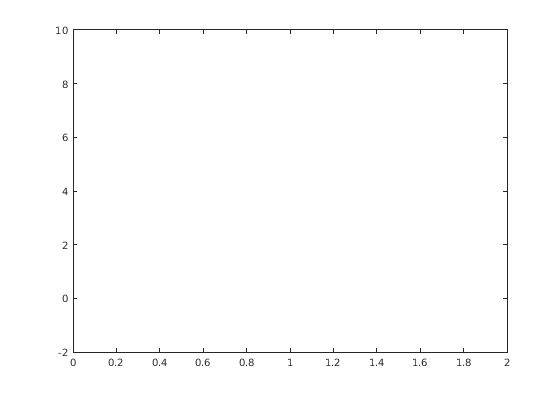

Создайте две символьных переменные, y и t. Постройте график с y координаты в интервале [0 t] при помощи fplot. Используйте fanimator функция, чтобы создать объект линейной анимации. fanimator изменяет линию вертикальная длина путем увеличения значения t от 0 до 10.

syms y t
fanimator(@fplot,1,y,[0 t])

Введите команду playAnimation проигрывать анимацию.

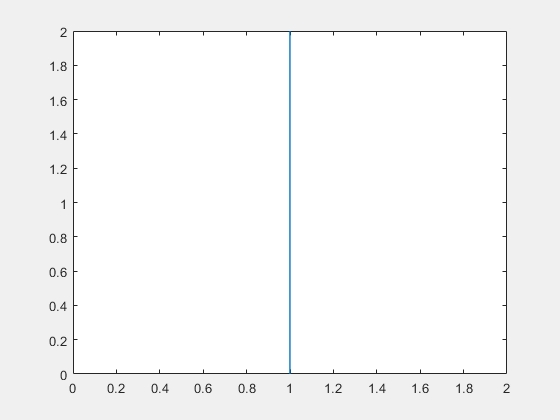

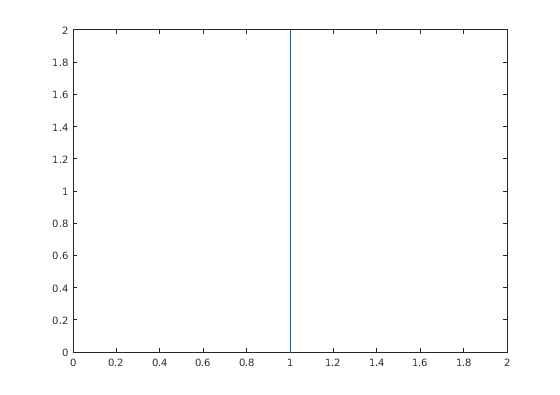

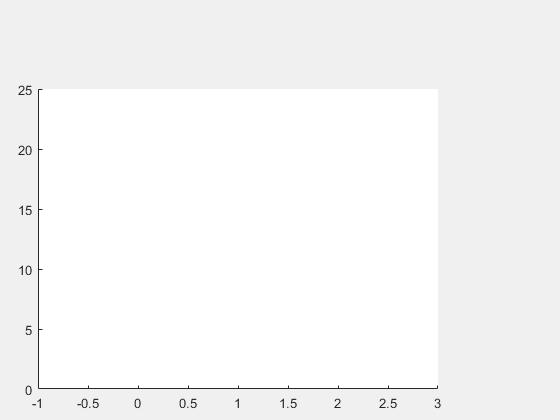

Теперь постройте график с y координаты в интервале [0 2] при помощи fplot. Установите 'LineWidth' значение свойства к t+1. Используйте fanimator функция, чтобы создать объект линейной анимации. fanimator изменяет ширину линии путем увеличения значения t от 0 до 10.

fanimator(@fplot,1,y,[0 2],'LineWidth',t+1)

Введите команду playAnimation проигрывать анимацию.

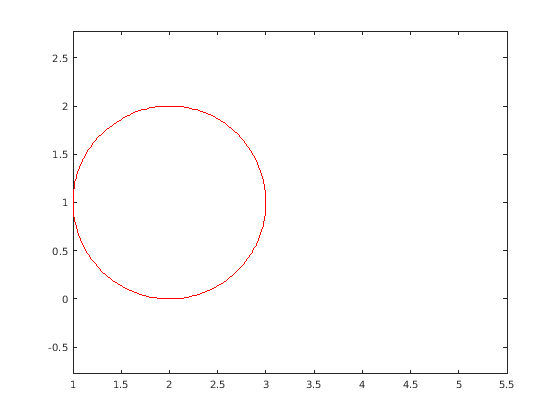

Во-первых, создайте функцию, которая строит модульный круг, и сохраните его в файле с именем circ.m. Функция использует fplot построить модульный круг, сосредоточенный в (t,1), и локальная символьная переменная x параметрировать периметр круга.

function C = circ(t)
    x = sym('x');
    C = fplot(cos(x)+t,sin(x)+1,[0 2*pi],'Color','red');
end

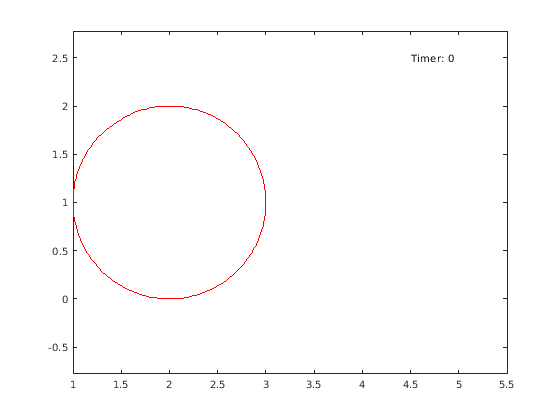

Используйте fanimator создать модульный объект Animation круга. Установите область значений анимации параметра времени к [2 4.5] и частота кадров в единицу времени к 4. Установите ось X и ось Y быть равной длиной.

fanimator(@circ,'AnimationRange',[2 4.5],'FrameRate',4)
axis equal

Затем добавьте объект Animation таймера. Создайте часть текста, чтобы считать прошедшее время при помощи text функция. Используйте num2str преобразовывать параметр времени в строку. Установите область значений анимации таймера к [0 4.5].

hold on
fanimator(@(t) text(4.5,2.5,"Timer: "+num2str(t,2)),'AnimationRange',[0 4.5])
hold off

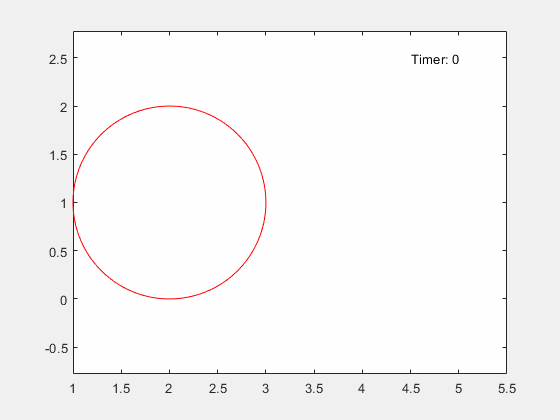

Введите команду playAnimation проигрывать анимацию. Таймер считает прошедшее время от 0 до 4,5 секунд. Движущийся круг запускается в 2 секунды и остановки в 4,5 секунды.

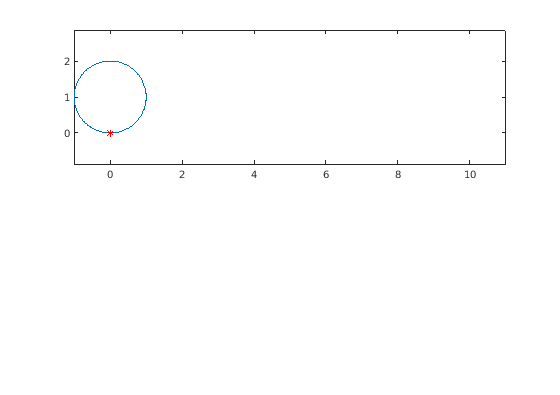

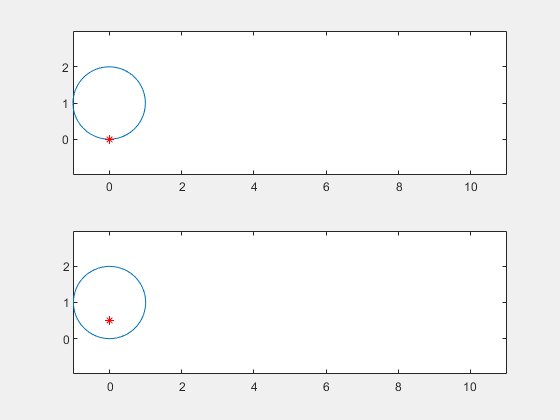

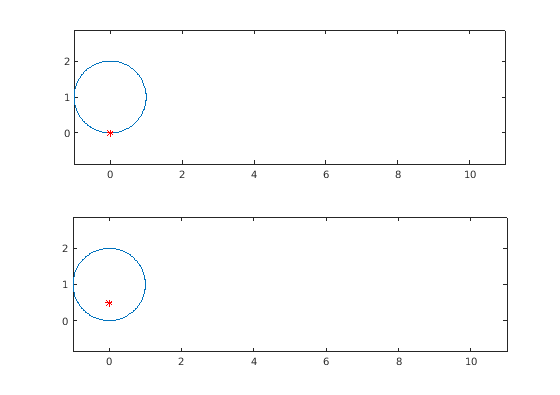

Во-первых, создайте две символьных переменные x и t. Создайте фигуру с двумя подграфиками и возвратите первый объект осей как ax1. Создайте движущийся круговой объект Animation в ax1 и добавьте фиксированную точку на оправе круга. Установите ось X и ось Y быть равной длиной.

syms x t
ax1 = subplot(2,1,1);
fanimator(ax1, @fplot, cos(x)+t, sin(x)+1, [-pi pi])
axis equal
hold on
fanimator(ax1, @(t) plot(t-sin(t), 1-cos(t), 'r*'))

Чтобы проследить циклоиду, используйте переменную времени в интервале графического вывода. fplot графики функций кривая в интервале [0 t]. Создайте циклоидный объект Animation. По умолчанию, fanimator создает системы координат движения остановки в области значений t от 0 до 10 секунд. fanimator строит первую систему координат в t равняйтесь 0.

fanimator(ax1, @fplot, x-sin(x), 1-cos(x), [0 t], 'k')
hold off

Затем создайте другую циклоиду на втором объекте осей ax2. Проследите кривую, созданную фиксированной точкой на расстоянии 1/2 от центра круга. Установите ось X и ось Y быть равной длиной.

ax2 = subplot(2,1,2);
fanimator(ax2, @fplot, cos(x)+t, sin(x)+1, [-pi pi])
axis equal
hold on
fanimator(ax2, @(t) plot(t-sin(t)/2, 1-cos(t)/2, 'r*'))
fanimator(ax2, @fplot, x-sin(x)/2, 1-cos(x)/2, [0 t], 'k')
hold off

Введите команду playAnimation проигрывать анимацию.
