График графика для направленных и неориентированных графов
Графики графика являются первичным способом визуализировать графики, и сети создали использование функции digraph и graph. После того, как вы создадите объект GraphPlot, можно изменить аспекты графика путем изменения его значений свойств. Это особенно полезно для изменения отображения вершин графика или краев.
Чтобы создать объект GraphPlot, задайте выходной аргумент с функцией plot. Например:
G = graph([1 1 1 1 5 5 5 5],[2 3 4 5 6 7 8 9]); h = plot(G)
| Свойства GraphPlot | Внешний вид и поведение графика графика |
размещение | Измените размещение графика графика |
подсветка | Подсветите узлы и края в построенной диаграмме |
labelnode | Маркировка Graph Nodes |
labeledge | Маркируйте края графика |
Создайте объект GraphPlot, и затем покажите, как настроить свойства объекта влиять на выходное отображение.
Создайте и постройте график.

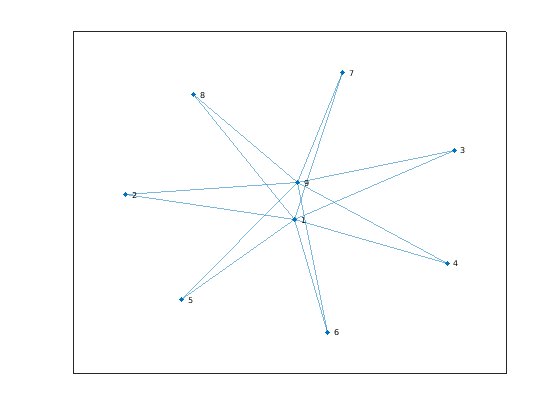

s = [1 1 1 1 1 1 1 9 9 9 9 9 9 9]; t = [2 3 4 5 6 7 8 2 3 4 5 6 7 8]; G = graph(s,t); h = plot(G)
h =
GraphPlot with properties:
NodeColor: [0 0.4470 0.7410]
MarkerSize: 4
Marker: 'o'
EdgeColor: [0 0.4470 0.7410]
LineWidth: 0.5000
LineStyle: '-'
NodeLabel: {'1' '2' '3' '4' '5' '6' '7' '8' '9'}
EdgeLabel: {}
XData: [1x9 double]
YData: [1x9 double]
ZData: [0 0 0 0 0 0 0 0 0]
Show all properties
Используйте пользовательские координаты узла для вершин графика.

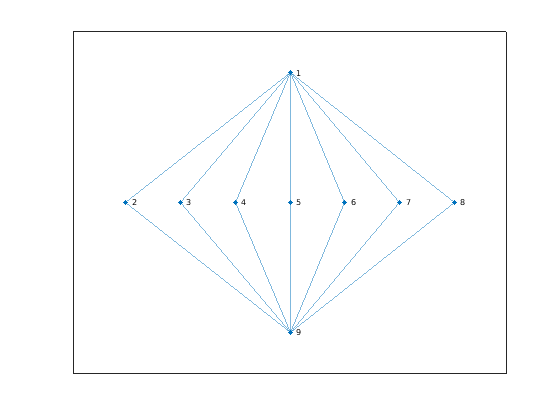

h.XData = [0 -3 -2 -1 0 1 2 3 0]; h.YData = [2 0 0 0 0 0 0 0 -2];
Сделайте вершины графика красными.
h.NodeColor = 'r';
Используйте пунктирные линии для краев графика.

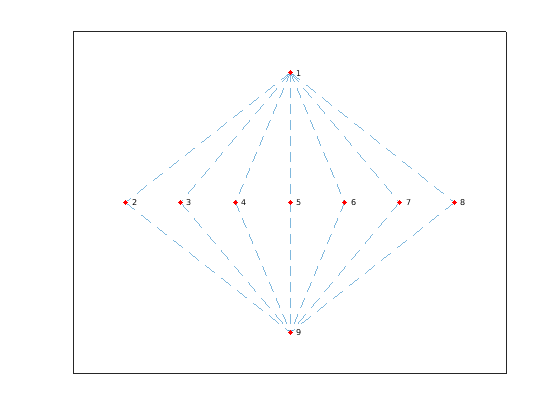

h.LineStyle = '--';
Увеличьте размер узлов.

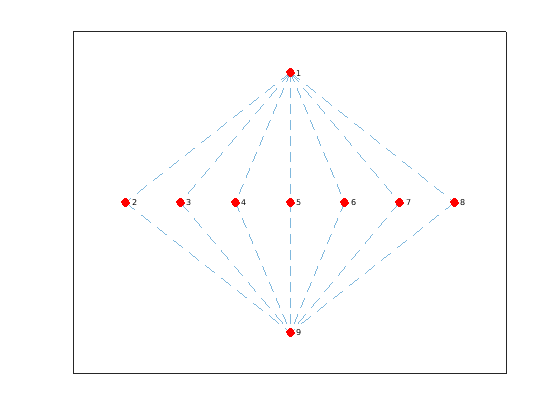

h.MarkerSize = 8;
Используйте функцию savefig, чтобы сохранить фигуру графика графика.
s = [1 1 1 2 2 3 3 4 5 5 6 7];
t = [2 4 5 3 6 4 7 8 6 8 7 8];
G = graph(s,t);

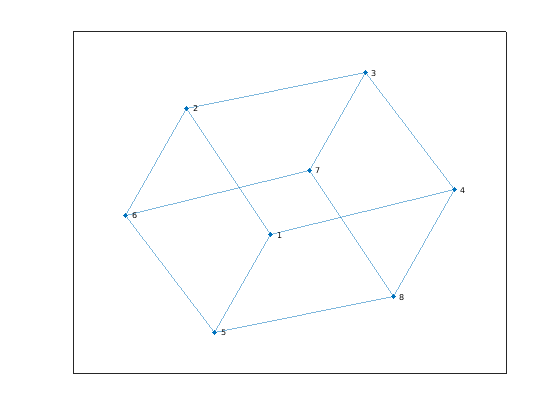

h = plot(G);
savefig('cubegraph.fig');
clear all close all
Используйте openfig, чтобы загрузить фигуру графика графика назад в MATLAB. openfig также возвращает указатель на фигуру, y.
y = openfig('cubegraph.fig');Используйте функцию findobj, чтобы определить местоположение указателя правильного объекта с помощью одних из значений свойств. Используя findobj позволяет, вы, чтобы продолжить управлять исходным объектом GraphPlot раньше генерировали фигуру.
h = findobj('Marker','o')
h =
GraphPlot with properties:
NodeColor: [0 0.4470 0.7410]
MarkerSize: 4
Marker: 'o'
EdgeColor: [0 0.4470 0.7410]
LineWidth: 0.5000
LineStyle: '-'
NodeLabel: {'1' '2' '3' '4' '5' '6' '7' '8'}
EdgeLabel: {}
XData: [-0.2052 -1.1020 0.8023 1.7577 -0.8023 -1.7577 0.2052 1.1020]
YData: [-0.4749 1.3919 1.9185 0.1892 -1.9185 -0.1892 0.4749 -1.3919]
ZData: [0 0 0 0 0 0 0 0]
Show all properties
