Измените размещение графика графика
layout(H)layout(H,method)layout(H,method,Name,Value)layout(H)H при помощи автоматического выбора метода макета на основе структуры графика. Функция layout изменяет свойства XData и YData H.
layout(H,method) method может быть 'circle', 'force', 'layered', 'subspace', 'force3' или 'subspace3'.
layout(H,method,Name,Value) layout(H,'force','Iterations',N) задает количество итераций, чтобы использовать в вычислении размещения силы, и layout(H,'layered','Sources',S) использует многоуровневое размещение с исходными узлами S, включенный в первый уровень.
Создайте и постройте график графика с помощью размещения 'force'.

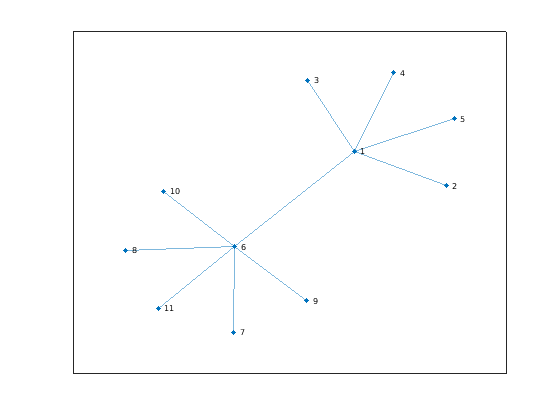

s = [1 1 1 1 1 6 6 6 6 6]; t = [2 3 4 5 6 7 8 9 10 11]; G = graph(s,t); h = plot(G,'Layout','force');
Измените размещение, чтобы быть значением по умолчанию, которое plot определяет на основе структуры и свойств графика. Результат совпадает с использованием plot(G).

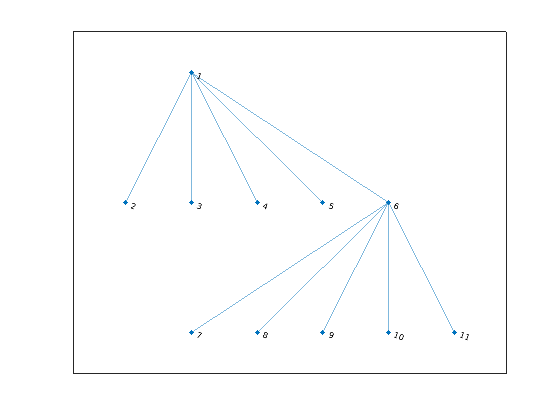

layout(h)
Создайте и постройте график графика с помощью размещения 'layered'.
s = [1 1 1 2 2 3 3 4 5 5 6 7]; t = [2 4 5 3 6 4 7 8 6 8 7 8]; G = graph(s,t); h = plot(G,'Layout','layered');
Измените размещение графика, чтобы использовать метод 'subspace'.

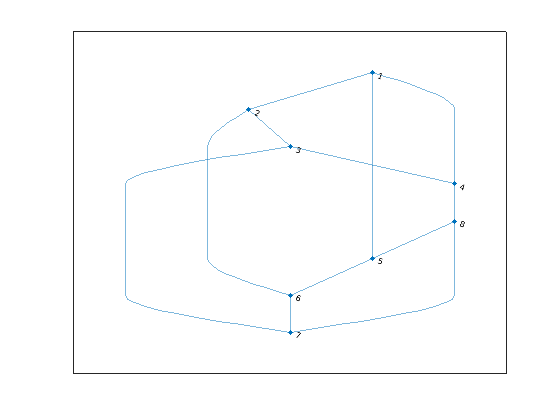

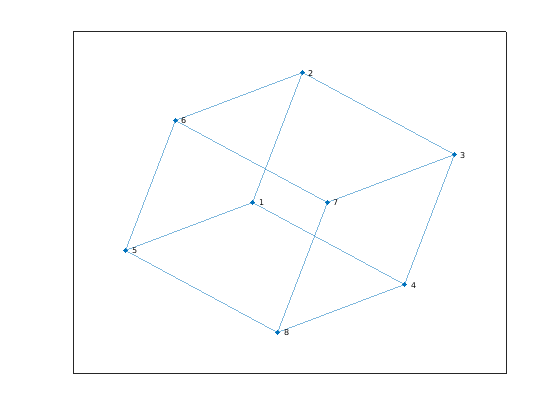

layout(h,'subspace')
Создайте и постройте график графика с помощью метода макета 'layered'.

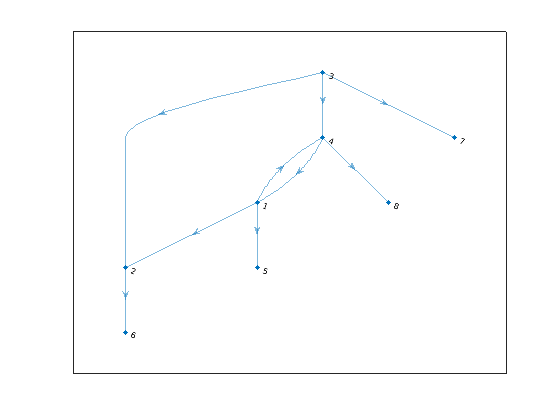

s = [1 1 1 2 3 3 3 4 4]; t = [2 4 5 6 2 4 7 8 1]; G = digraph(s,t); h = plot(G,'Layout','layered');
Используйте функцию layout, чтобы совершенствовать иерархическое размещение путем определения исходных узлов и горизонтальной ориентации.

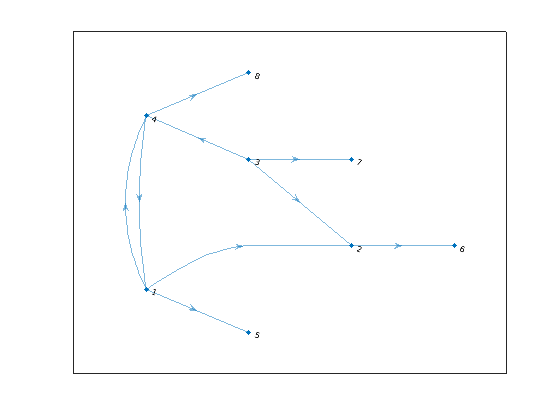

layout(h,'layered','Direction','right','Sources',[1 4])
Постройте график графика, который имеет несколько компонентов, и затем покажите, как использовать опцию 'UseGravity', чтобы улучшить визуализацию.
Создайте и постройте график графика, который имеет 150 узлов, разделенных на многие разъединенные компоненты. MATLAB® размечает компоненты графика на сетке.

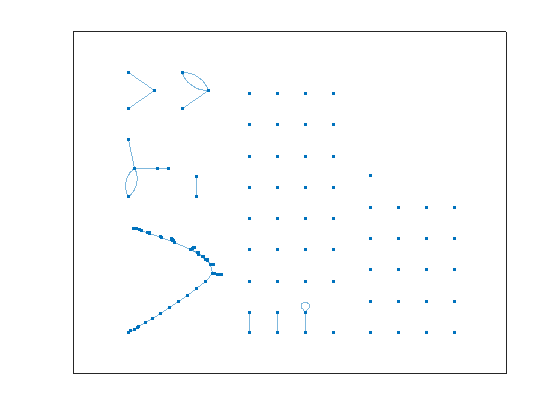

s = [1 3 5 7 7 10:100]; t = [2 4 6 8 9 randi([10 100],1,91)]; G = graph(s,t,[],150); h = plot(G);
Обновите координаты макета объекта диаграмм и задайте 'UseGravity' как true так, чтобы компоненты были размечены радиально вокруг источника с большим количеством пробела, выделенного для больших компонентов.

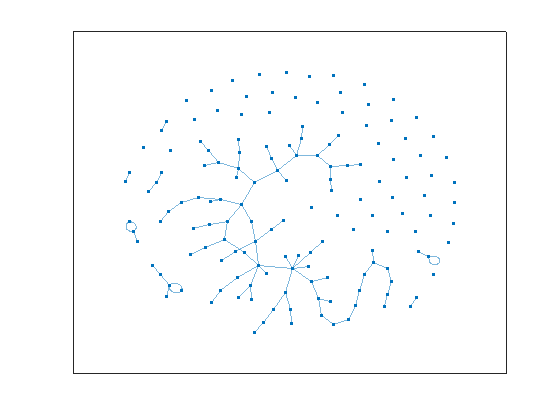

layout(h,'force','UseGravity',true)
Постройте график графика с помощью пары "имя-значение" 'WeightEffect', чтобы сделать длину краев графика пропорциональной их весам.
Создайте и постройте график ориентированного графа со взвешенными краями.

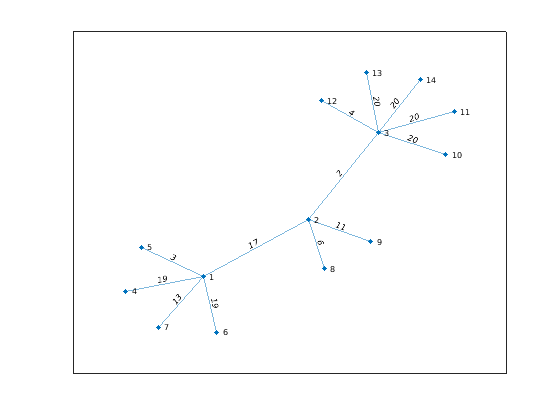

s = [1 1 1 1 1 2 2 2 3 3 3 3 3]; t = [2 4 5 6 7 3 8 9 10 11 12 13 14]; weights = randi([1 20],1,13); G = graph(s,t,weights); p = plot(G,'Layout','force','EdgeLabel',G.Edges.Weight);
Повторно вычислите размещение графика с помощью пары "имя-значение" 'WeightEffect', так, чтобы длина каждого края была пропорциональна его весу. Это делает его так, чтобы края с самыми большими весами были самыми длинными.

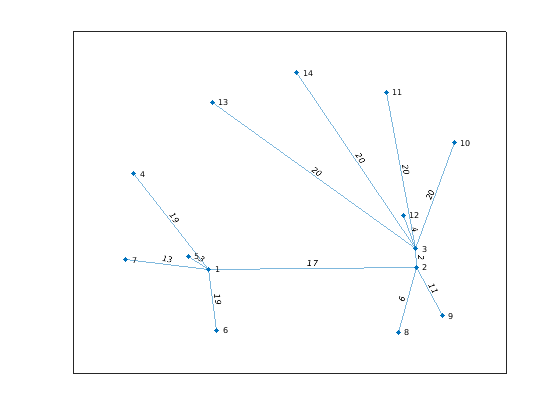

layout(p,'force','WeightEffect','direct')
Используйте пару "имя-значение" Layout, чтобы изменить размещение графика, когда вы построите график его. Например, plot(G,'Layout','circle') строит график графика G с круговым размещением.
При использовании 'force' или методов макета 'force3', лучшая практика состоит в том, чтобы использовать больше итераций с алгоритмом вместо того, чтобы использовать XStart, YStart и ZStart, чтобы перезапустить алгоритм с помощью предыдущих выходных параметров. Результат выполнения алгоритма с 100 итерациями отличается по сравнению с выполнением 50 итераций и затем перезапуском алгоритма от конечных положений, чтобы выполнить еще 50 итераций.
[1] Фрачтермен, T. и Э. Рейнголд. “Рисунок графика Направленным на силу Размещением”. Программное обеспечение — Practice & Experience. Издание 21 (11), 1991, стр 1129–1164.
[2] Gansner, E., E. Koutsofios, S. Север и K.-P Vo. “Метод для Рисования Ориентированных графов”. Транзакции IEEE на Разработке программного обеспечения. Vol.19, 1993, стр 214–230.
[3] Барт, W., M. Juenger и П. Муцель. “Простой и Эффективный Перекрестный подсчет Двойного слоя”. Журнал Алгоритмов Графика и Приложений. Vol.8 (2), 2004, стр 179–194.
[4] Brandes, U. и Б. Коепф. “Быстрое и Простое Присвоение Горизонтальной координаты”. LNCS. Издание 2265, 2002, стр 31–44.
[5] И. Корен. “Чертя Графики Собственными векторами: Теория и Практика”. Компьютеры и Математика с Приложениями. Издание 49, 2005, стр 1867–1888.
