Сложенный график нескольких переменных с общей осью X
s = stackedplot(tbl)s = stackedplot(tbl,vars)s = stackedplot(___,'XVariable',xvar)s = stackedplot(X,Y)s = stackedplot(Y)s = stackedplot(___,LineSpec)s = stackedplot(___,Name,Value)s = stackedplot(parent,___)s = stackedplot(tbl)StackedLineChart. Можно использовать s, чтобы изменить свойства сложенного графика после того, как вы создали его. Для списка свойств смотрите StackedLineChart Properties.
Функция строит график переменных в отдельных осях Y, сложенных вертикально. Переменные совместно используют общую ось X.
Если tbl является таблицей, то функция строит график переменных против номеров строк.
Если tbl является расписанием, то функция строит график переменных против времен строки.
Функция stackedplot строит график всего числового, логического, категориального, datetime и переменных длительности tbl, и игнорирует табличные переменные, имеющие любой другой тип данных.
s = stackedplot(tbl,vars) vars.
s = stackedplot(X,Y) Y по сравнению с векторным X.
s = stackedplot(Y)Y по сравнению с их номером строки. Диапазоны шкал оси X от 1 до количества строк в Y.
s = stackedplot(___,Name,Value) устанавливает свойства для сложенного графика с помощью одного или нескольких аргументов пары Name,Value. Для списка свойств смотрите StackedLineChart Properties. Используйте эту опцию с любыми комбинациями входных аргументов в предыдущих синтаксисах. Настройки пары "имя-значение" применяются ко всем графикам в сложенном графике. Заключите каждое имя свойства в кавычки.
s = stackedplot(parent,___) parent. Опция parent может предшествовать любой из комбинаций входных аргументов в предыдущих синтаксисах.
Считайте данные от электронной таблицы до таблицы. Затем преобразуйте таблицу в расписание. Первая переменная, которая содержит даты и времена, OutageTime, обеспечивает времена строки для расписания. Отобразите первые пять строк.
tbl = readtable('outages.csv');
tbl = table2timetable(tbl);
head(tbl,5)ans=5×5 timetable
OutageTime Region Loss Customers RestorationTime Cause
________________ ___________ ______ __________ ________________ _________________
2002-02-01 12:18 'SouthWest' 458.98 1.8202e+06 2002-02-07 16:50 'winter storm'
2003-01-23 00:49 'SouthEast' 530.14 2.1204e+05 NaT 'winter storm'
2003-02-07 21:15 'SouthEast' 289.4 1.4294e+05 2003-02-17 08:14 'winter storm'
2004-04-06 05:44 'West' 434.81 3.4037e+05 2004-04-06 06:10 'equipment fault'
2002-03-16 06:18 'MidWest' 186.44 2.1275e+05 2002-03-18 23:23 'severe storm'
Сортировка расписания так, чтобы его времена строки были в порядке. Времена строки расписания не должны быть в порядке. Однако, если вы используете времена строки в качестве оси X графика, затем лучше гарантировать, что расписание сортируется по его временам строки.
tbl = sortrows(tbl); head(tbl,5)
ans=5×5 timetable
OutageTime Region Loss Customers RestorationTime Cause
________________ ___________ ______ __________ ________________ ______________
2002-02-01 12:18 'SouthWest' 458.98 1.8202e+06 2002-02-07 16:50 'winter storm'
2002-03-05 17:53 'MidWest' 96.563 2.8666e+05 2002-03-10 14:41 'wind'
2002-03-16 06:18 'MidWest' 186.44 2.1275e+05 2002-03-18 23:23 'severe storm'
2002-03-26 01:59 'MidWest' 388.04 5.6422e+05 2002-03-28 19:55 'winter storm'
2002-04-20 16:46 'MidWest' 23141 NaN NaT 'unknown'

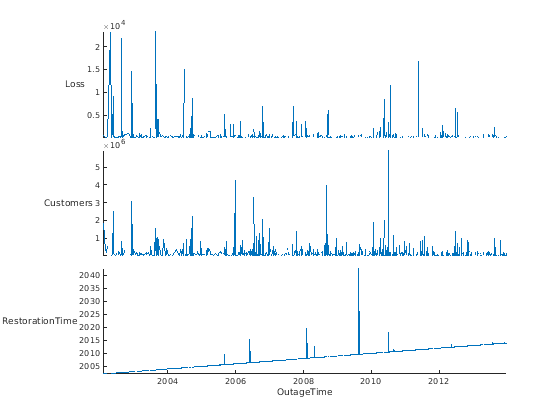

Создайте сложенный график данных от tbl. Времена строки, OutageTime, обеспечивают значения вдоль оси X. Функция stackedplot строит график значений от Loss, Customers и переменных RestorationTime, с каждой переменной, построенной график вдоль ее собственной оси Y. Однако график не включает Region и переменные Cause, потому что они содержат данные, которые не могут быть отображены на графике.
s = stackedplot(tbl);
Составьте таблицу от терпеливых данных. Отобразите первые три строки.
tbl = readtable('patients.xls');
head(tbl,3)ans=3×10 table
LastName Gender Age Location Height Weight Smoker Systolic Diastolic SelfAssessedHealthStatus
__________ ________ ___ ___________________________ ______ ______ ______ ________ _________ ________________________
'Smith' 'Male' 38 'County General Hospital' 71 176 true 124 93 'Excellent'
'Johnson' 'Male' 43 'VA Hospital' 69 163 false 109 77 'Fair'
'Williams' 'Female' 38 'St. Mary's Medical Center' 64 131 false 125 83 'Good'

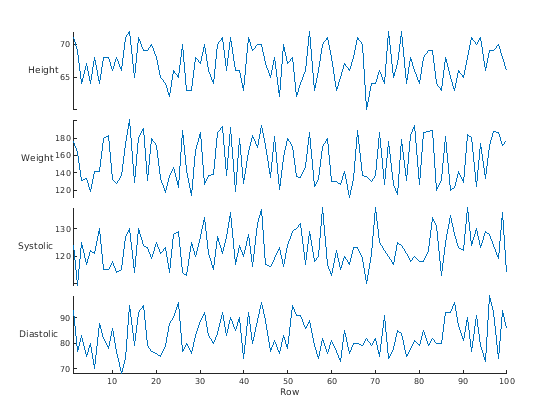

Постройте график только четырех из переменных из таблицы.
stackedplot(tbl,{'Height','Weight','Systolic','Diastolic'});
Создайте расписание и отобразите его первые три строки.
tbl = readtable('outages.csv');
tbl = table2timetable(tbl);
tbl = sortrows(tbl);
head(tbl,3)ans=3×5 timetable
OutageTime Region Loss Customers RestorationTime Cause
________________ ___________ ______ __________ ________________ ______________
2002-02-01 12:18 'SouthWest' 458.98 1.8202e+06 2002-02-07 16:50 'winter storm'
2002-03-05 17:53 'MidWest' 96.563 2.8666e+05 2002-03-10 14:41 'wind'
2002-03-16 06:18 'MidWest' 186.44 2.1275e+05 2002-03-18 23:23 'severe storm'

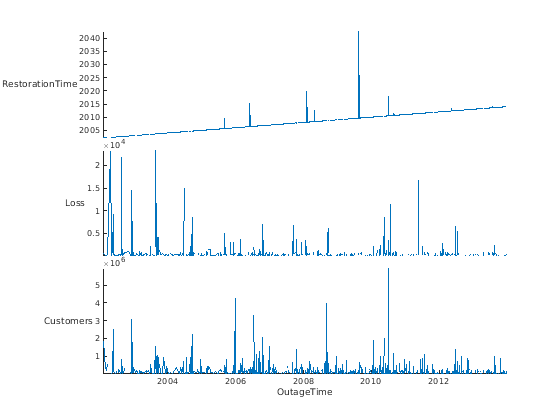

Переупорядочьте переменные путем определения их в порядке, который отличается от их порядка в таблице. Например, RestorationTime является последней переменной в расписании, которое может быть построено график. По умолчанию stackedplot помещает его в нижней части графика. Но можно переупорядочить переменные, чтобы поместить RestorationTime наверху.
stackedplot(tbl,{'RestorationTime','Loss','Customers'});
Существуют также другие способы переупорядочить переменные.
Задайте их согласно их числовому порядку в таблице: stackedplot(tbl,[4 2 3]);
Переупорядочьте значения в свойстве DisplayVariables объекта StackedLineChart: s = stackedplot(tbl); s.DisplayVariables = {'RestorationTime','Loss','Customers'}
Составьте таблицу от подмножества терпеливых данных, с помощью Weight, Systolic и переменных Diastolic.
load patients
tbl = table(Weight,Systolic,Diastolic);
head(tbl,3)ans=3×3 table
Weight Systolic Diastolic
______ ________ _________
176 124 93
163 109 77
131 125 83

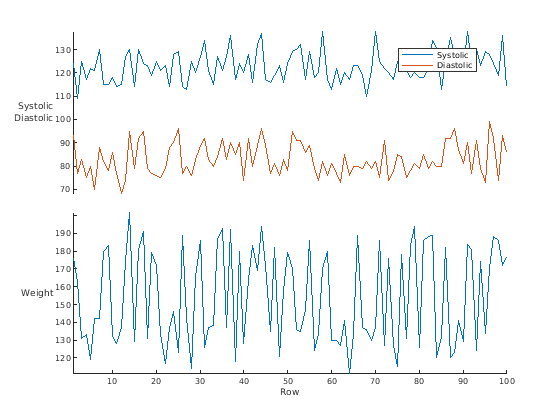

Создайте сложенный график с Systolic, и Diastolic построил график использования той же оси Y. Чтобы построить график переменных вместе, задайте их во вложенном массиве ячеек.
vars = {{'Systolic','Diastolic'},'Weight'}vars = 1x2 cell array
{1x2 cell} {'Weight'}
stackedplot(tbl,vars);
Создайте числовую матрицу и числовой вектор.
X = [0:4:20]
X = 1×6
0 4 8 12 16 20
Y = randi(100,6,3)
Y = 6×3
82 28 96
91 55 49
13 96 81
92 97 15
64 16 43
10 98 92

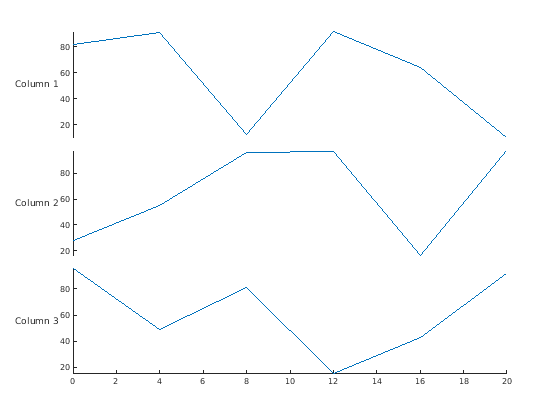

Создайте сложенный график с помощью X и Y.
stackedplot(X,Y);
Загрузите расписание, которое имеет набор погодных измерений. Отобразите его первые три строки.
load outdoors
outdoors(1:3,:)ans=3×3 timetable
Time Humidity TemperatureF PressureHg
___________________ ________ ____________ __________
2015-11-15 00:00:24 49 51.3 29.61
2015-11-15 01:30:24 48.9 51.5 29.61
2015-11-15 03:00:24 48.9 51.5 29.61

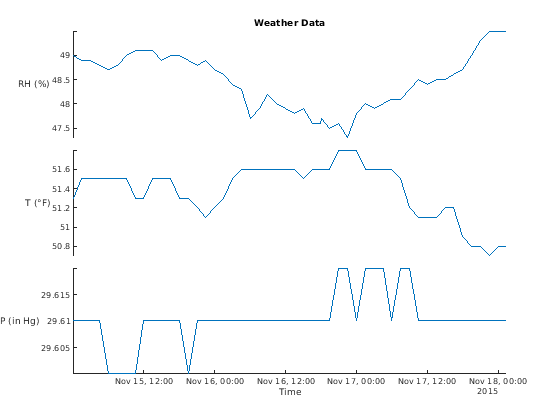

Создайте сложенный график. Задайте заголовок и метки для осей Y с помощью аргументов в виде пар "имя-значение". Можно использовать пары значений имени, чтобы изменить любые свойства от их значений значений по умолчанию. (Также обратите внимание, что можно задать символ градуса с помощью char(176).)
degreeSymbol = char(176);
newYlabels = {'RH (%)',['T (' degreeSymbol 'F)'],'P (in Hg)'};
stackedplot(outdoors,'Title','Weather Data','DisplayLabels',newYlabels);
Функция stackedplot возвращает объект StackedLineChart. Можно использовать его, чтобы установить то же значение свойства для всех графиков или установить различные значения свойств для индивидуальных участков. В этом примере сначала измените ширины строки для всех графиков в сложенном графике. Затем используйте свойство PlotType индивидуальных участков, так, чтобы сложенный график имел линейный график, график рассеивания и график ступеньки.
Загрузите расписание, которое имеет набор погодных измерений.
load outdoors
outdoors(1:3,:)ans=3×3 timetable
Time Humidity TemperatureF PressureHg
___________________ ________ ____________ __________
2015-11-15 00:00:24 49 51.3 29.61
2015-11-15 01:30:24 48.9 51.5 29.61
2015-11-15 03:00:24 48.9 51.5 29.61

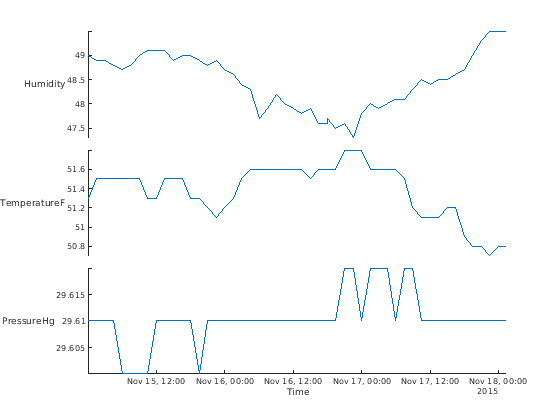

Создайте сложенный график и возвратите объект StackedLineChart.
s = stackedplot(outdoors)
s =
StackedLineChart with properties:
SourceTable: [51x3 timetable]
DisplayVariables: {'Humidity' 'TemperatureF' 'PressureHg'}
Color: [0 0.4470 0.7410]
LineStyle: '-'
LineWidth: 0.5000
Marker: 'none'
MarkerSize: 6
Show all properties

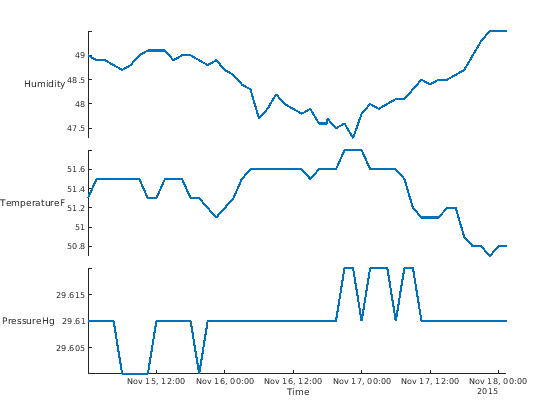

Объект обеспечивает доступ ко многим свойствам, которые применяются ко всем графикам. Например, можно использовать s.LineWidth, чтобы сделать строки шире.
s.LineWidth = 2;
Объект также обеспечивает доступ к массивам объектов, которые можно использовать, чтобы изменить строки и оси Y для индивидуальных участков. К свойствам доступа отдельных строк используйте s.LineProperties Line Properties. Для каждого графика можно задать различный стиль линии, маркер, тип графика, и так далее.
s.LineProperties
ans =
3x1 StackedLineProperties array with properties:
Color
MarkerFaceColor
MarkerEdgeColor
LineStyle
LineWidth
Marker
MarkerSize
PlotType
Измените второй график на график рассеивания и третий график к графику ступеньки, с помощью свойства PlotType.
s.LineProperties(2).PlotType = 'scatter'; s.LineProperties(3).PlotType = 'stairs';
Также можно получить доступ к отдельным осям Y через свойство s.AxesProperties.
s.AxesProperties
ans =
3x1 StackedAxesProperties array with properties:
YLimits
LegendLabels
LegendLocation
LegendVisible
tbl Входная таблица или расписаниеВходная таблица или расписание.
вар Переменные во входной таблице или расписанииПеременные во входной таблице, заданной как массив ячеек из символьных векторов, массив строк, числовой массив или логический массив.
Если vars является массивом ячеек, это также может быть вложенный массив ячеек. Функция stackedplot строит график всех переменных, заданных во вложенной ячейке в той же оси Y.
xvar Табличная переменная, которая содержит x-значенияТабличная переменная, которая содержит x-значения, заданные как вектор символа, скаляр строки, целое число или логический массив.
Можно задать xvar только, когда входной параметр tbl является таблицей, не расписанием.
X xvalues x-значения, заданные как числовое, datetime, длительность или логический вектор. Длина X должна равняться количеству строк Y.
Y yvalues y-значения, заданные как числовое, datetime, длительность, категориальный, или логический массив. Функция stackedplot строит график каждого столбца в отдельной оси Y.
LineSpec Стиль линии, маркер и цветСтиль линии, маркер и цвет, заданный как вектор символа или скаляр строки, содержащий символы. Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы не используете стиль линии и задаете маркер, затем график показывает только маркер и никакую строку.
Пример: '-или' красная пунктирная линия с круговыми маркерами
| Стиль линии | Описание |
|---|---|
- | Сплошная линия (значение по умолчанию) |
-- | Пунктирная линия |
: | Пунктирная линия |
-. | Штрихпунктирная линия |
| Маркер | Описание |
|---|---|
o | Круг |
+ | Знак «плюс» |
* | Звездочка |
. | Точка |
x | Крест |
s | Квадрат |
d | Ромб |
^ | Треугольник, направленный вверх |
v | Нисходящий треугольник |
> | Треугольник, указывающий вправо |
< | Треугольник, указывающий влево |
p | Пентаграмма |
h | Гексаграмма |
| Цвет | Описание |
|---|---|
| желтый |
| пурпурный |
| голубой |
| красный |
| зеленый |
| синий |
| белый |
| черный |
Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Имя должно появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
'Маркер', 'o', 'MarkerSize', 10Сложенные свойства линии на графике, перечисленные здесь, являются только подмножеством, характерным для всех сложенных графиков, является ли источник данных таблицей или массивом. Для полного списка смотрите StackedLineChart Properties.
'Color' — 'LineColor' [0 0.4470 0.7410] (значение по умолчанию) | триплет RGB | 'r' | 'g' | 'b' |...Цвет линии, заданный как триплет RGB или один из перечисленных в таблице параметров цвета.
Для пользовательского цвета укажите триплет RGB. Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7]. Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.
| Опция | Описание | Эквивалентный триплет RGB |
|---|---|---|
'красный' или 'r' | Красный | [1 0 0] |
'green' или 'g' | Зеленый | [0 1 0] |
'blue' или 'b' | Синий | [0 0 1] |
'yellow' или 'y' | Желтый | [1 1 0] |
'пурпурный' или 'm' | Пурпурный | [1 0 1] |
'голубой' или 'c' | Голубой | [0 1 1] |
'white' или 'w' | Белый | [1 1 1] |
'black' или 'k' | Черный | [0 0 0] |
'none' | Нет цвета | Не применяется |
Пример: 'blue'
Пример: [0 0 1]
Стиль линии, заданный как одна из опций, перечислен в этой таблице.
| Стиль линии | Описание | Получившаяся строка |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая строка | Никакая строка |
'Marker' — Символ маркера'none' (значение по умолчанию) | 'o' | '+' | '*' | '.' | 'x' |...Символ маркера, заданный как один из маркеров в этой таблице. По умолчанию сложенная линия на графике не имеет маркеров. Добавьте маркеры в каждой точке данных вдоль строки путем определения символа маркера.
| Значение | Описание |
|---|---|
O | Круг |
'+' | Знак «плюс» |
'*' | Звездочка |
'.' | Точка |
X | Крест |
square' или 's' | Квадрат |
'diamond' или 'd' | Ромб |
'^' | Треугольник, направленный вверх |
V | Нисходящий треугольник |
'>' | Треугольник, указывающий вправо |
'<' | Треугольник, указывающий влево |
pentagram' или 'p' | Пятиконечная звезда (пентаграмма) |
'hexagram' or 'h' | Шестиконечная звезда (гексаграмма) |
'none' | Никакие маркеры |
Пример: 'Маркер'', +'
Пример: 'Маркер', 'ромб'
Чтобы в интерактивном режиме исследовать данные в вашем сложенном графике, используйте эти функции.
Изменение масштаба — Использование колесико прокрутки, чтобы масштабировать.
Панорамирование — Перетаскивание сложенный график панорамировать через x-значения.
Data Cursor — Парение по местоположению, чтобы отобразить y-значения для каждого графика.
