surfc

Контурный график в соответствии с 3-D теневой объемной поверхностной диаграммой

Синтаксис

surfc(Z)
surfc(Z,C)
surfc(X,Y,Z)
surfc(X,Y,Z,C)
surfc(...,'PropertyName',PropertyValue)
surfc(axes_handles,...)
h = surfc(...)

Описание

surfc(Z) создает контурный график под 3D теневой поверхностью от z компонентов в матричном Z, с помощью x = 1:n и y = 1:m, где [m,n] = size(Z). Высота, Z, является однозначной функцией, определяемой по геометрически прямоугольной сетке. Z задает цветные данные, а также поверхностную высоту, таким образом, цвет пропорционален поверхностной высоте.

surfc(Z,C) строит высоту Z, однозначной функции, определяемой по геометрически прямоугольной сетке, и использует матричный C, принятый, чтобы быть одного размера как Z, окрасить поверхность.

surfc(X,Y,Z) использование Z для цветных данных и поверхностной высоты. X и Y являются векторами или матрицами, задающими x и компоненты y поверхности. Если X и Y являются векторами, length(X) = n и length(Y) = m, где [m,n] = size(Z). В этом случае вершины поверхностных поверхностей (X (j), Y (i), Z (i, j)) утраивается. Чтобы создать матрицы X и Y для произвольных областей, используйте функцию meshgrid.

surfc(X,Y,Z,C) использование C, чтобы задать цвет. MATLAB® выполняет линейное преобразование на этих данных, чтобы получить цвета из текущей палитры.

surfc(...,'PropertyName',PropertyValue) задает поверхностные свойства наряду с данными.

surfc(axes_handles,...) графики в оси с указателем axes_handle вместо текущей системы координат (gca).

h = surfc(...) возвращает указатели на поверхность графика и объект контура.

Примеры

свернуть все

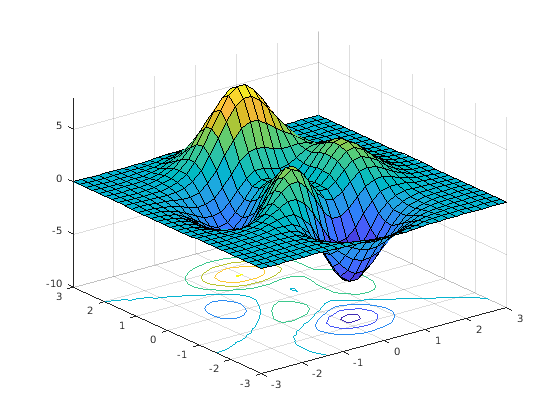

Отобразите контурный график в соответствии с объемной поверхностной диаграммой функции peaks.

[X,Y,Z] = peaks(30);
figure
surfc(X,Y,Z)

Советы

surfc не принимает комплексные входные параметры.

Алгоритмы

Считайте параметрическую поверхность параметризованной двумя независимыми переменными, i и j, которые отличаются постоянно по прямоугольнику; например, 1im и 1jn. Три функции x(i,j), y(i,j) и z(i,j) задают поверхность. Когда i и j являются целочисленными значениями, они задают прямоугольную сетку с целочисленными узлами решетки. Функции x(i,j), y(i,j) и z(i,j) становятся тремя m-by-n матрицы, X, Y и Z. Поверхностный цвет является четвертой функцией, c(i,j), обозначенным матричным C.

Каждая точка в прямоугольной сетке может думаться, как соединено с ее четырьмя самыми близкими соседями.

       i-1,j
         |
i,j-1 - i,j - i,j+1
         |
       i+1,j

Эта базовая прямоугольная сетка вызывает четырехсторонние закрашенные фигуры на поверхности. Чтобы выразить это иначе, [X(:) Y(:), Z(:)] возвращается, список утраивает точки определения на 3-D пробеле. Каждая внутренняя точка соединяется с четырьмя соседями, наследованными от индексирования матриц. Точки на ребре поверхности имеют трех соседей. Четыре точки в углах сетки имеют только двух соседей. Это задает сетку четырехугольников или квадратическую mesh.

Можно указать, что поверхность раскрашивает два различных пути: в вершинах или в центрах каждой закрашенной фигуры. В этой общей установке, поверхностная потребность не быть однозначной функцией x и y. Кроме того, четырехсторонние поверхностные закрашенные фигуры не должны быть плоскими. Например, у вас могут быть поверхности, заданные в полярных, цилиндрических, и сферических системах координат.

Функция shading устанавливает штриховку. Если штриховкой является interp, C должен быть одного размера как X, Y и Z; это задает цвета в вершинах. Цвет в поверхностной закрашенной фигуре отличается в зависимости от цвета в локальных координатах. Если штриховкой является faceted (значение по умолчанию) или flat, C(i,j) задает постоянный цвет в поверхностной закрашенной фигуре:

 (i,j)   -   (i,j+1)
   |   C(i,j)  |
(i+1,j)  -  (i+1,j+1)

В этом случае C может быть одного размера как X, Y, и Z и его последняя строка и столбец проигнорированы. Также его размерности строки и столбца могут быть той меньше, чем те из X, Y и Z.

Функция surfc задает точку зрения использовать view(3).

Область значений X, Y, и Z или текущей установки осей XLimMode, YLimMode и свойства ZLimMode (также установленный функцией axis) определяет подписи по осям.

Область значений C или текущая установка свойств CLim и CLimMode осей (также установленный функцией caxis) определяют цветное масштабирование. Масштабированные значения цвета используются в качестве индексов в текущую палитру.

Расширенные возможности

Представлено до R2006a
